首页/其他/其他/其他/数据电缆

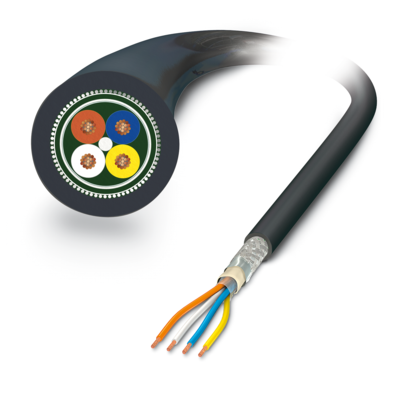

数据电缆

VS-OE-OE-936-100,0

已售: 1000+
物料号: 1416570
无现货
起订量: 1
预计货期:  实际交期请联系客服

按米供货, 数据电缆, PROFINET CAT5 (100 Mbps), 屏蔽, PE-X 无卤素, 黑色 RAL 9005, 4-线芯 (1x4xAWG22/7,SF/TQ), 颜色 单芯: 白/蓝,橙/黄, 电缆长度: 100 m

不得小于包装数1!
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      数据电缆按米供货

    • 应用

      铁路应用场合

    • 传感器类型

      PROFINET

    • 位数

      4

    • 屏蔽

  • 电气特性
    • 传输介质

      铜缆

  • 接口
    • 信号类型/分类

      PROFINET CAT5 (IEC 11801:2002), 100 Mbps

  • 电缆/电线
    • 电缆长度

      100 m

    • PROFINET RADOX®轨道交通应用CAT5增强版 [936]

    • 电缆重量

      81 g/m

    • 位数

      4

    • 屏蔽

    • 光缆类型

      PROFINET RADOX®轨道交通应用CAT5增强版 [936]

    • 导线结构

      1x4xAWG22/7,SF/TQ

    • 信号速度

      66 c

    • 导线结构 信号线

      7x 0.25 mm

    • AWG,信号线

      22

    • 导线横截面

      4x 0.34 mm²

    • 线径,包括绝缘层

      1.95 mm

    • 电缆外径

      7.25 mm ±0.3 mm

    • 外护套,材料

      PE-X

    • 外护套,颜色

      黑色 RAL 9005

    • 导线材料

      镀银铜绞线

    • 导线绝缘材料

      PE-X

    • 单线,颜色

      白/蓝,橙/黄

    • 厚度,外部护套

      ≥ 0.80 mm

    • 总绞线

      星绞四线组

    • 光缆屏蔽盖板

      100 %

    • 最大导线电阻

      ≤ 54.4 Ω/km

    • 耦合电阻

      200.00 mΩ/m (f ≤ 30 MHz)

    • 波阻抗

      100 Ω ±5 Ω (f = 100 MHz)

    • 工作电容

      ≤ 65 pF (线芯-线芯)

    • 工作电容

      ≤ 100 pF (线芯-屏蔽)

    • 额定电压,电缆

      300 V AC

    • 测试电压

      2000 V AC (50 Hz,5 分钟)

    • 最小弯曲半径,固定安装

      6 x D

    • 最小弯曲半径,活动安装

      10 x D

    • 最小弯曲半径,固定式安装

      44 mm

    • 最小弯曲半径,移动式安装

      73 mm

    • 近端串扰衰减 (NEXT)

      80 dB (1 MHz)

    • 近端串扰衰减 (NEXT)

      76 dB (4 МHz)

    • 近端串扰衰减 (NEXT)

      67 dB (10 MHz)

    • 近端串扰衰减 (NEXT)

      60 dB (31.5 МHz)

    • 近端串扰衰减 (NEXT)

      56 dB (62.5 МHz)

    • 近端串扰衰减 (NEXT)

      53 dB (100 MHz)

    • 回波损耗 (RL)

      35 dB (4 МHz)

    • 回波损耗 (RL)

      35 dB (10 MHz)

    • 回波损耗 (RL)

      35 dB (31.5 МHz)

    • 回波损耗 (RL)

      33 dB (62.5 МHz)

    • 回波损耗 (RL)

      33 dB (100 MHz)

    • 远程串扰衰减(FEXT)

      80 dB (1 MHz)

    • 远程串扰衰减(FEXT)

      70 dB (4 МHz)

    • 远程串扰衰减(FEXT)

      65 dB (10 MHz)

    • 远程串扰衰减(FEXT)

      58 dB (31.5 МHz)

    • 远程串扰衰减(FEXT)

      59 dB (62.5 МHz)

    • 远程串扰衰减(FEXT)

      67 dB (100 MHz)

    • 屏蔽衰减

      2 dB (1 MHz)

    • 屏蔽衰减

      4 dB (4 МHz)

    • 屏蔽衰减

      6.5 dB (10 MHz)

    • 屏蔽衰减

      10.5 dB (31.5 МHz)

    • 屏蔽衰减

      14 dB (62.5 МHz)

    • 屏蔽衰减

      18 dB (100 MHz)

    • 屏蔽衰减

      40.00 dB (30 MHz ≤ f ≤ 100 MHz)

    • 无卤素

      符合EN 50267-2-1

    • 阻燃

      IEC 60332-1-2

    • 阻燃

      EN 50266

    • 阻燃

      EN 60332-3-25

    • 阻燃

      NF C32-070, 2.1

    • 阻燃

      NF C32-070, 2.2

    • 阻燃

      UL 1685, 12 (FT4)

    • 阻燃

      符合ISO 6722-1 5.22 (UN ECE-R 118.01)

    • 烟气腐蚀性

      EN 50267-2-2

    • 烟气毒性

      BS 6853 B.1

    • 烟气毒性

      EN 50305, 9.2

    • 烟雾浓度

      BS 6853 D.8.7

    • 烟雾浓度

      EN 61034-2

    • 烟雾浓度

      UL 1685, 12 (FT4)

    • 阻油性

      100 °C时72小时,IRM 902

    • 用于轨道车辆的防火保护

      BS 6853 (目录 Ia , Ib , II)

    • 用于轨道车辆的防火保护

      GM/RT 2130 (目录 Ia , Ib , II)

    • 用于轨道车辆的防火保护

      EN 45545 (风险层 HL1 - HL3)

    • 用于轨道车辆的防火保护

      DIN 5510 (防火等级1、2、3、4)

    • 用于轨道车辆的防火保护

      NF F16-101 (类别A1,A2,B)

    • 用于轨道车辆的防火保护

      NF F16-101 (C/F0级)

    • 用于轨道车辆的防火保护

      NFPA 130

    • 用于轨道车辆的防火保护

      UNI CEI 11170 (风险层 LR1 - LR4)

    • 其它防护功能

      耐燃料腐蚀 (70 °C时168小时,IRM 903)

    • 环境温度(运行)

      -50 °C ... 90 °C (电缆,固定式安装)

    • 环境温度(运行)

      -40 °C ... 90 °C (电缆,活动式安装)
