要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。

触点连接方式：压接

安全注意事项

警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

• 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

• 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

• 产品适用于工厂、控制器和电气设备工程中的应用。

• 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。

• 不允许擅自修改或以不正确的方式打开组装好的产品。

• 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

• 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

• 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

• 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

• 遵守相应的技术数据。您可以从以下来源获得相关信息：
o 产品上
o 包装标签上
o 随附提供的文档中
o 网页phoenixcontact.com/products中的产品下

• 仅使用菲尼克斯电气建议的工具

• 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件

• 确保已正确连接保护接地或功能性接地。

• VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况

• 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

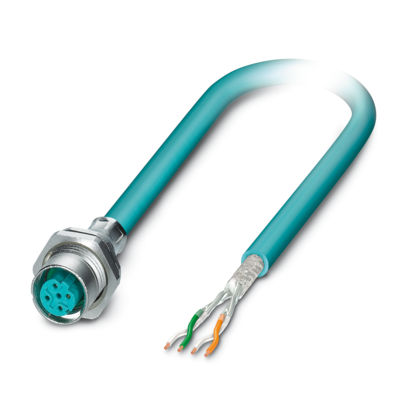

预安装数据电缆

数据

Ethernet

4

1

有

D

M12

绝缘特性

II

3

Ethernet

Ethernet CAT5 (IEC 11801:2002)， 100 Mbps

Ethernet CAT5 (IEC 11801)， 100 Mbps

2.5 kV

≤ 3 mΩ

≥ 100 MΩ

48 V AC

60 V DC

4 A (插头/插座符合IEC 61076-2-101标准要求，须遵守电缆技术数据)

铜缆

CAT5 (IEC 11801:2002)

机械参数

≥ 100

V0

FKM

CuZn

Ni/Au

PA 6.6

锌铸，镀镍

PUR

连接技术

总线线路

导线连接

孔式插头

总线线路

2 Nm ... 3 Nm (安装侧)

连接1

孔式

直头

M12

SPEEDCON

D

连接2

端自由出线

2 m

以太网柔性CAT5，2对 [93E]

42 kg/km

20963 (80°C/30 V)

电气要求 EN 50288-2-2

4

有

以太网柔性CAT5，2对 [93E]

2x2xAWG26/7，SF/UTP

5.3 ns/m

7x 0.16 mm

26

2x 2x 0.14 mm²

0.98 mm

6.40 mm ±0.2 mm

PUR

水蓝 RAL 5021

铜质绞合线

发泡聚乙烯

白色/橙色-橙色，白色/绿色-绿色

1.20 mm

2根线为一对

2对绞线绞合在2根绞合型填充线芯上

70 %

≥ 500 MΩ*km

≤ 100.00 mΩ/m (10 MHz)

≤ 290.00 Ω/km

100 Ω ±5 Ω (100 MHz)

大约 45 nF/km (1 kHz)

≤ 100 V (峰值，不适用于高功率应用)

700 V (50 Hz，1 min)

700.00 V (50 Hz，1 min)

2.00 A (符合DIN VDE 0891-1标准)

4 x D

8 x D

26 mm

52 mm

≤ 80 N

65.3 dB (1 MHz)

56.3 dB (4 МHz)

50.3 dB (10 MHz)

47.2 dB (16 MHz)

45.8 dB (20 МHz)

42.9 dB (31.25 МHz)

38.4 dB (62.5 МHz)

35.3 dB (100 MHz)

62.3 dB (1 MHz)

53.3 dB (4 МHz)

47.3 dB (10 MHz)

44.2 dB (16 MHz)

42.8 dB (20 МHz)

39.9 dB (31.25 МHz)

35.4 dB (62.5 МHz)

32.3 dB (100 MHz)

23 dB (4 МHz)

24.1 dB (8 МHz)

25 dB (10 MHz)

25 dB (16 MHz)

25 dB (20 МHz)

23.6 dB (31.25 МHz)

21.5 dB (62.5 МHz)

20.1 dB (100 MHz)

3.2 dB (1 MHz)

6 dB (4 МHz)

9.5 dB (10 MHz)

12.1 dB (16 MHz)

13.6 dB (20 МHz)

17.1 dB (31.25 МHz)

24.8 dB (62.5 МHz)

32 dB (100 MHz)

符合IEC 60754-1

符合IEC 60332-1-2

符合UL VW1

符合UN ECE-R 118.03标准

符合EN 60811-2-1

-40 °C ... 80 °C (电缆，固定式安装)

-20 °C ... 80 °C (电缆，活动式安装)

-20 °C ... 80 °C

环境条件

IP67 (已插入情况下)

IP65 (已插入情况下)

IP65/IP67

-25 °C ... 85 °C (针式/孔式)

-40 °C ... 85 °C (无机械驱动)

Type 4 (indoor use only)

M12圆形连接器

符合IEC 61076-2-101
