首页/其他/其他/其他/网络电缆

网络电缆

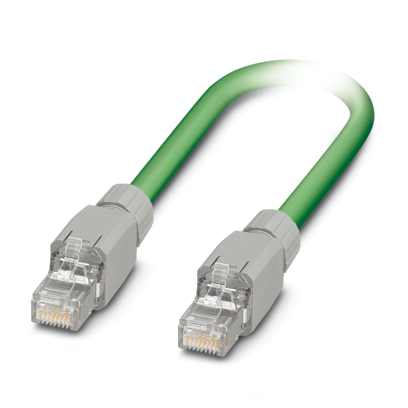

VS-IP20-IP20-93C/10

已售: 1000+
物料号: 1404374
无现货
起订量: 1
预计货期:  实际交期请联系客服

PROFINET预制电缆,CAT5e,屏蔽,星绞四线组,22 AWG适用于拖链(7芯),RAL 6018(黄绿色),RJ45插头/IP20转RJ45插头/IP20,长度:10 m

不得小于包装数1!
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      预安装数据电缆

    • 产品系列

      RJ45 INDUSTRIAL PN4 CAT5

    • 传感器类型

      PROFINET

    • 位数

      4

    • 屏蔽

    • 绝缘特性

    • 过电压类别

      I

    • 污染等级

      1

  • 电气特性
    • 传输介质

      铜缆

    • 传输特征(类别)

      CAT5 (IEC 11801:2002)

    • 传输速率

      100 Mbps

    • 波阻抗

      100 Ω

  • 机械特性
    • 机械参数

    • 每个信号接点的插入力

      30.00 N

    • 每个信号接点的拔出力

      50 N

    • 最大折弯次数

      3000000

  • 材料规格
    • 阻燃等级,符合UL 94

      V0

    • 外护套,材料

      PUR

    • 导线材料

      镀锡铜绞线

  • 连接器
    • 连接1

    • 类型

      插头 直头 RJ45

    • 屏蔽

    • 保护等级

      IP20

    • 连接2

    • 类型

      插头 直头 RJ45

    • 屏蔽

    • 插/拔周期

      ≥ 750

    • 保护等级

      IP20

  • 电缆/电线
    • 电缆长度

      10.00 m

    • PROFINET拖链CAT5 [93C]

    • 屏蔽

    • UL AWM

      20233 (80°C/300 V)

    • 光缆类型

      PROFINET拖链CAT5

    • 电缆类型(缩写)

      93C

    • 信号类型/分类

      PROFINET CAT5 (IEC 11801), 100 Mbps

    • 信号类型/分类

      EtherCAT® CAT5 (IEC 11801), 100 Mbps

    • 电缆结构

      1x4xAWG22/7,SF/TQ

    • 电缆外径

      6.50 mm ±0.2 mm

    • 外护套,材料

      PUR

    • 外护套,颜色

      绿色RAL 6018

    • 导线材料

      镀锡铜绞线

    • AWG,信号线

      22

    • 导线横截面

      4x 0.34 mm²

    • 导线绝缘材料

      PE

    • 线径,包括绝缘层

      1.5 mm ±0.05 mm

    • 单线,颜色

      白色,黄色,蓝色,橙色

    • 总绞线

      星绞四线组

    • 屏蔽

      铝箔涂层,镀锡铜屏蔽网

    • 光缆屏蔽盖板

      85 %

    • 电缆标称电压

      ≤ 300 V

    • 线芯测试电压/线芯

      2000 V (50 Hz,1 min)

    • 线芯测试电压/屏蔽

      2000.00 V (50 Hz,1 min)

    • 电缆绝缘电阻

      ≥ 500 MΩ*km

    • 波阻抗

      100 Ω ±15 Ω (1 ... 100MHz)

    • 回路电阻

      ≤ 120.00 Ω/km

    • 最小弯曲半径,固定安装

      5 x D

    • 最小弯曲半径,活动安装

      7,5 x D

    • 弯折次数

      3000000

    • 弯曲半径

      200 mm

    • 横向轨迹

      10 m

    • 横向速度

      4 m/s

    • 加速度

      4 m/s²

    • 扭力

      ± 30 °/m

    • 无卤素

      符合IEC 60754-1

    • 阻油性

      符合DIN EN 60811-404标准

    • 阻燃

      符合IEC 60332-1-2

    • 阻燃

      符合UN ECE-R 118.03标准

    • 阻燃

      根据CSA C 22.2 No. 210-FT1

    • 其它防护功能

      防紫外线

    • 环境温度(运行)

      -40 °C ... 70 °C (电缆,活动式安装)

    • 环境温度(运行)

      -40 °C ... 70 °C (电缆,固定式安装)

  • 环境和真实条件
    • 环境条件

    • 保护等级

      IP20

    • 保护等级

      IP20

    • 环境温度(运行)

      -10 °C ... 60 °C (固定路由)

    • 环境温度(运行)

      -10 °C ... 60 °C (灵活安装)
