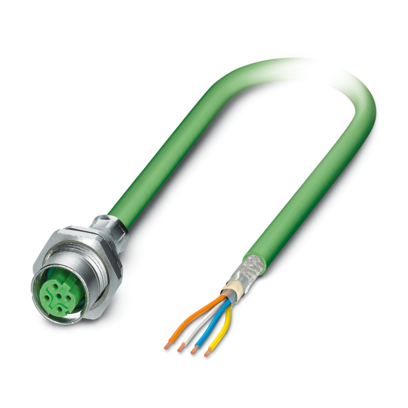

VS-FSDBPS-OE-93G-LI/2,0
设备连接器 板后安装,EtherCAT® CAT5 (100 Mbps) CAT5 (100 Mbps),4-位置,PVC 无卤素,绿色RAL 6018,屏蔽,孔式, 直头, M12-SPEEDCON,编码: D,与 端自由出线,板后安装,M16 x 1.5,电缆连接,电缆长度: 5 m, PROFINET PVC绞线CAT5, 根据RoHS II指令(不含豁免条款6c,即铅含量<0.1%),本产品预计自2027年第一季度起实现无铅化;如需提前获得无铅替代品,可应要求提供
触点连接方式:压接
警告:在负载的情况下,不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。
• 警告:仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。
• 警告:仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。
• 产品适用于工厂、控制器和电气设备工程中的应用。
• 在室外应用中操作连接器时,必须对其进行单独的保护,使其免受环境影响。
• 不允许擅自修改或以不正确的方式打开组装好的产品。
• 仅使用所列标准的技术数据中规定的匹配连接器(例如phoenixcontact.com/products在线产品附件中列出的连接器)。
• 将产品与第三方制造商的产品直接连接使用时,用户应承担责任。
• 工作电压 > 50 V AC的情况下,导电连接器壳体必须接地
• 确保在铺设电缆时,连接器上的拉力负荷不超过标准中规定的上限。
• 遵守相应的技术数据。您可以从以下来源获得相关信息:
o 产品上
o 包装标签上
o 随附提供的文档中
o 网页phoenixcontact.com/products中的产品下
• 仅使用菲尼克斯电气建议的工具
• 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件
• 确保已正确连接保护接地或功能性接地。
• VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况
• 正常运行时,连接器会生热。取决于环境条件,连接器的表面可能会持续生热。在此情况下,用户有责任发出警告(例如DIN EN ISO 13732-1:2008-12)。
预安装数据电缆
数据
EtherCAT®

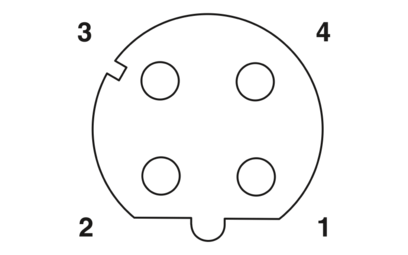

4
1
有
D
M12
II
3
EtherCAT®
EtherCAT® CAT5 (IEC 11801:2002), 100 Mbps
2.5 kV
≤ 3 mΩ
≥ 100 MΩ
250 V

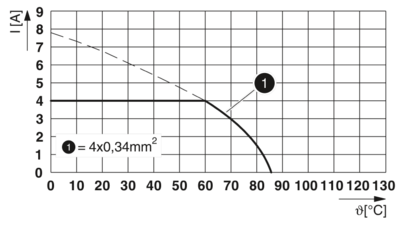

4 A (插头/插座符合IEC 61076-2-101标准要求,须遵守电缆技术数据)
铜缆
CAT5 (IEC 11801:2002)
≥ 100
V0
FKM
CuZn
Ni/Au
PA 6.6
镀镍铜
PVC
电缆连接
孔式插头
电缆连接
2 Nm ... 3 Nm (安装侧)
孔式
直头
M12
SPEEDCON
D
端自由出线
5 m
67 kg/km
21694
4
有
PROFINET PVC绞线CAT5 [93B]
1x4xAWG22/7,SF/TQ
5.3 ns/m
0.66 c
7x 0.25 mm
22
4x 0.34 mm²
1.55 mm
6.50 mm ±0.2 mm
PVC
绿色RAL 6018
镀锡铜绞线
PE
白色,黄色,蓝色,橙色
大约 0.90 mm
星绞四线组
85 %
≥ 500 MΩ*km
≤ 20.00 mΩ/m (10 MHz)
≤ 120.00 Ω/km
100 Ω ±15 Ω (100 MHz)
600 V
2000 V (50 Hz,1 min)
2000.00 V (50 Hz,1 min)
3 x D
7 x D
20 mm
46 mm
80 dB (1 MHz)
76 dB (4 МHz)
70 dB (10 MHz)
65 dB (16 MHz)
63 dB (20 МHz)
60 dB (31.25 МHz)
55 dB (62.5 МHz)
50 dB (100 MHz)
2.1 dB (1 MHz)
4 dB (4 МHz)
6.3 dB (10 MHz)
8 dB (16 MHz)
9 dB (20 МHz)
11.4 dB (31.25 МHz)
16.5 dB (62.5 МHz)
21.3 dB (100 MHz)
符合UL 1685(CSA FT 4)
一定程度上可防油
防紫外线 (符合UL 1581,第 1200部分)
-40 °C ... 70 °C (电缆,固定式安装)
-40 °C ... 70 °C (电缆,活动式安装)
-20 °C ... 60 °C
IP65/IP67
-25 °C ... 85 °C (针式/孔式)
-40 °C ... 85 °C (无机械驱动)
Type 4 (indoor use only)
M12圆形连接器
符合IEC 61076-2-101
