要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。

供货范围包括锁紧螺母。

触点连接方式：压接

安全注意事项

警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

• 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

• 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

• 产品适用于工厂、控制器和电气设备工程中的应用。

• 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。

• 不允许擅自修改或以不正确的方式打开组装好的产品。

• 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

• 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

• 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

• 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

• 遵守相应的技术数据。您可以从以下来源获得相关信息：
o 产品上
o 包装标签上
o 随附提供的文档中
o 网页phoenixcontact.com/products中的产品下

• 仅使用菲尼克斯电气建议的工具

• 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件

• 确保已正确连接保护接地或功能性接地。

• VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况

• 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

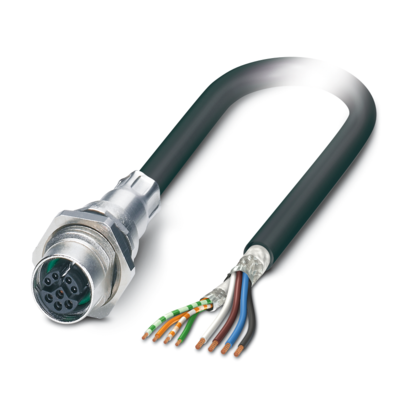

板后安装 (M16 x 1,5)

2 Nm ... 3 Nm (安装侧)

圆形连接器（设备侧）

数据、信号

以太网混合式

8

1

4

4

有

Y

M12

绝缘特性

II

3

锌模铸（镀镍）

V0

FKM

CuZn

Ni/Au

PA 6.6

镀镍铜

≤ 3 mΩ

≥ 100 MΩ

48 V AC (功率和数据)

50 V DC (功率和数据)

0.5 A (数据)

6 A (电源)

铜缆

100 Mbps

CAT5

导线连接

混合线缆

孔式插头

2 Nm ... 3 Nm (安装侧)

机械参数

≥ 100

连接1

孔式

直头

M12

SPEEDCON

Y

连接2

端自由出线

5 m

以太网混合式 [94H]

87 kg/km

21815 (80°C/300 V)

8

有

以太网混合式 [94H]

1x4xAWG26 + 1x4xAWG20

19x 0.10 mm

26

19x 0.20 mm

20

4x 0.15 mm² (数据)

4x 0.6 mm² (电源)

1.05 mm (数据)

1.4 mm (电源)

7.60 mm ±0.2 mm

PUR

黑色 RAL 9005

铜质绞合线

PP (数据)

PP (电源)

白色/橙色、橙色、白色/绿色、绿色、白色、蓝色、棕色、黑色

1个星绞四线组和4条线缆及2个盖帽

85 %

≥ 5 GΩ*km

≤ 280.00 Ω/km (数据)

≤ 34.60 Ω/km (电源)

100 Ω ±15 Ω (4 MHz ... 100 MHz)

额定 50 nF (每公里)

100 Ω ±5 % (100 MHz)

≤ 300 V (峰值，不适用于高功率应用)

2000 V (50 Hz，1 min)

2000.00 V (50 Hz，1 min)

5 x D

10 x D

38 mm

76 mm

最大折弯次数: 2000000， 横向轨迹: 4.5 m， 横向速度: 3 m/s， 加速度: 4 m/s²

70 N (根据DIN EN 50565-1要求灵活安装)

240 N (根据DIN EN 50565-1要求固定安装)

56.3 dB (4 МHz)

50.3 dB (10 MHz)

47.2 dB (16 MHz)

45.8 dB (20 МHz)

42.9 dB (31.25 МHz)

38.4 dB (62.5 МHz)

35.3 dB (100 MHz)

6 dB (4 МHz)

9.5 dB (10 MHz)

12.1 dB (16 MHz)

13.5 dB (20 МHz)

17.1 dB (31.25 МHz)

24.8 dB (62.5 МHz)

32 dB (100 MHz)

≥ 80.00 dB (30 MHz ... 125 MHz)

符合IEC 60754

符合DIN VDE 0472 第 815 章

符合UL 2556第9.1部分和UL 1581第1100部分

符合UL 2556第9.3部分和UL 1581第1060部分

符合IEC 60811-404标准

符合DIN EN 50363-10-2

粘合性低

不带影响油漆涂层的物质

不含硅酮

-40 °C ... 80 °C (电缆，固定式安装)

-30 °C ... 70 °C (电缆，活动式安装)

环境条件

IP67

IP65/IP67

-25 °C ... 80 °C (针式/孔式)

-40 °C ... 80 °C (无机械驱动)

Type 4 (indoor use only)

M12圆形连接器

基于IEC 61076-2-113
