首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/1类浪涌保护器
  • 1类浪涌保护器-VAL-US-120/65/2+0-FM
  • 1类浪涌保护器-VAL-US-120/65/2+0-FM
  • 1类浪涌保护器-VAL-US-120/65/2+0-FM
  • 1类浪涌保护器-VAL-US-120/65/2+0-FM

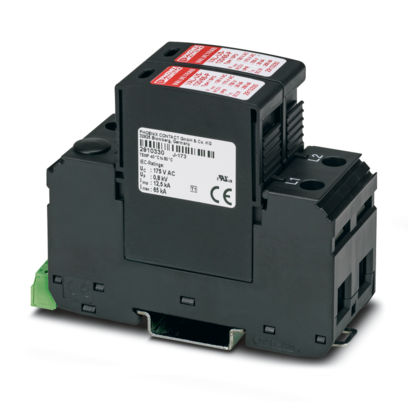

1类浪涌保护器

VAL-US-120/65/2+0-FM

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2910357
无现货
起订量： 1
预计货期：  实际交期请联系客服

电涌保护器，带遥信触点的双通道，用于120/240V AC分相系统，3线保护。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      用于NEMA电源设备的电涌保护

    • 产品系列

      VALVETRAB US

    • IEC 类别

      I / II

    • IEC 类别

      T1 / T2

    • EN类型

      T1 / T2

    • IEC 电源系统

      TN-C

    • 类型

      DIN导轨模块，分体式，可分离

    • 位数

      2

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 标称工作电压

      5 V AC ... 250 V AC

    • 标称工作电压

      30 V DC

    • 操作电流

      5 mA AC ... 1.5 A AC

    • 操作电流

      1 A DC

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      4.5 Nm (1.5 mm² ... 16 mm²)

    • 紧固扭矩

      4.5 Nm (25 mm² ... 35 mm²)

    • 剥线长度

      16 mm

    • 柔性导线横截面

      1.5 mm² ... 25 mm²

    • 刚性导线横截面

      1.5 mm² ... 35 mm²

    • 可连接导向横截面 AWG

      15 ... 2

    • 远程遥信报警触点

    • 连接方式

      螺钉连接

    • 螺纹

      M2

    • 紧固扭矩

      0.25 Nm

    • 剥线长度

      7 mm

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 刚性导线横截面

      0.14 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

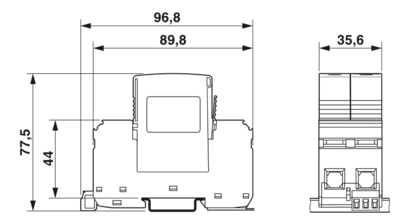

  • 尺寸
    • 宽度

      35.6 mm

    • 高度

      96.8 mm

    • 深度

      77.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      2 分区

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6/PBT

    • 材料组

      I

    • 外壳材料

      PA 6.6

    • 外壳材料

      PBT

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 保护电路
    • 保护通道

      L-PEN

    • 动作方向

      2L-GND

    • 额定电压 UN

      120/240 V AC (TN-C)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续工作电压UC (L-PEN)

      175 V AC

    • 额定负载电流IL

      80 A

    • 残流IPE

      ≤ 0.8 mA

    • 标称放电电流In（8/20）µs

      20 kA

    • 标称放电电流In (8/20) µs (L-PEN)

      12.5 kA

    • 总放电电流Itotal (10/350) µs

      25 kA

    • 额定短路电流ISCCR

      25 kA

    • 电压保护水平Up

      ≤ 0.8 kV

    • 残压Ures

      ≤ 0.8 kV (In时)

    • 残压Ures

      ≤ 0.75 kV (10 kA时)

    • 残压Ures

      ≤ 0.65 kV (5 kA时)

    • 残压Ures

      ≤ 0.5 kV (3 kA时)

    • UT下的TOV动作

      208 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作

      240 V AC (120 分钟 / 安全失效模式)

    • 响应时间tA

      ≤ 25 ns

    • 最大备用保险丝，带有V型连接线

      80 A (gG)

    • 最大备用保险丝，带有支线接线

      160 A (gG)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (仅在使用了所有连接位的情况下)

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      7.5g (10 ... 500 Hz / 2.5 h / X，Y，Z)

  • 认证

    • UL规格

    • 最大持续工作电压MCOV（L-L）

      350 V AC

    • 最大持续工作电压MCOV（L-G）

      175 V AC

    • 短路电流等级 (SCCR)

      200 kA

    • 电压保护水平VPR（L-L）

      1200 V

    • 电压保护水平VPR (L-G)

      700 V

    • UL 型

      1 类

    • 额定放电电流 In

      20 kA

    • 每相最大电涌电流

      65 kA (符合IEC61643-1标准)

    • 每相最大电涌电流

      80 kA (符合NEMA LS1标准)

    • 保护通道

      L-L

    • 保护通道

      L-G

    • 额定电压

      120/240 V AC (分相)

    • 电源分配系统

      Split phase

    • 额定频率

      50/60 Hz

    • SPD型号

      1

    • UL指示器/遥信

    • 工作电压

      125 V AC

    • 交流工作电流

      1 A AC

    • UL连接数据

    • 紧固扭矩

      30 lbf-in.

    • 可连接导向横截面 AWG

      14 ... 2

  • 标准和规范

    • 电气间隙和爬电距离

    • 标准/规程

      EN 60664-1 / EN 61643-11

    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      DIN导轨： 35 mm
