首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/2类电涌保护器
  • 2类电涌保护器-VAL-SEC-T2-1S-350VF-FM
  • 2类电涌保护器-VAL-SEC-T2-1S-350VF-FM
  • 2类电涌保护器-VAL-SEC-T2-1S-350VF-FM
  • 2类电涌保护器-VAL-SEC-T2-1S-350VF-FM

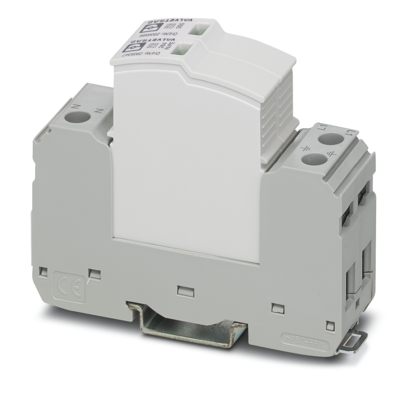

2类电涌保护器

VAL-SEC-T2-1S-350VF-FM

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2909592
无现货
起订量： 1
预计货期：  实际交期请联系客服

插拔式电涌保护器，无漏电流，符合2类/II级，用于单相电源网络，零地分开（3线制：L1、N、PE），带有远程指示触点。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电涌保护器

    • 产品系列

      SEC Family

    • IEC 类别

      II

    • IEC 类别

      T2

    • EN类型

      T2

    • IEC 电源系统

      TN-S

    • IEC 电源系统

      TT

    • 类型

      DIN导轨模块，分体式，可分离

    • 位数

      2

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 标称工作电压

      5 V AC ... 250 V AC

    • 标称工作电压

      125 V DC (200 mA DC)

    • 操作电流

      5 mA AC ... 1 A AC

    • 操作电流

      1 A DC (30 V DC)

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      4.5 Nm

    • 剥线长度

      16 mm

    • 柔性导线横截面

      2.5 mm² ... 16 mm²

    • 刚性导线横截面

      2.5 mm² ... 25 mm²

    • 可连接导向横截面 AWG

      12 ... 4

    • 连接方式

      叉形电缆端头

    • 柔性导线横截面

      1.5 mm² ... 6 mm²

    • 远程遥信报警触点

    • 连接方式

      采用COMBICON直插式/螺钉连接

    • 螺纹

      M2

    • 紧固扭矩

      0.25 Nm

    • 剥线长度

      7 mm

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 刚性导线横截面

      0.14 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

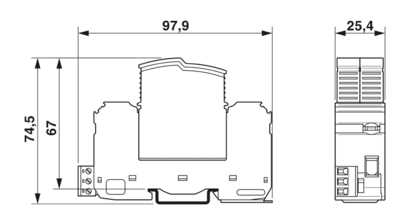

  • 尺寸
    • 宽度

      25.4 mm

    • 高度

      97.9 mm

    • 深度

      74.5 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      1.4 分区

  • 材料规格
    • 颜色 (针式连接器)

      浅灰 (RAL 7035)

    • 颜色 (基本元件)

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA6.6-FR 20% GF

    • 绝缘材料

      PBT-FR

    • 材料组

      I

    • 外壳材料

      PA 6.6-FR 20 % GF

    • 外壳材料

      PBT-FR

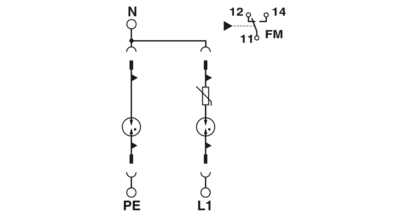

  • 保护电路
    • 保护通道

      L-N

    • 保护通道

      L-PE

    • 保护通道

      N-PE

    • 动作方向

      1L-N & N-PE

    • 额定电压 UN

      240 V AC (TN-S)

    • 额定电压 UN

      240 V AC (TT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续工作电压UC (L-N)

      350 V AC

    • 最大持续工作电压UC (L-PE)

      350 V AC

    • 最大持续工作电压UC (N-PE)

      264 V AC

    • 额定负载电流IL

      40 A (Biconnect M4叉形电缆插针6​ mm²)

    • 额定负载电流IL

      63 A (TWIN冷压头2 x 10 mm²)

    • 残流IPE

      ≤ 1 µA

    • 标称放电电流In (8/20) µs (L-N)

      10 kA

    • 标称放电电流In (8/20) µs (L-PE)

      10 kA

    • 标称放电电流In (8/20) µs (N-PE)

      20 kA

    • 最大放电电流 Imax (8/20) µs (L-N)

      20 kA

    • 最大放电电流 Imax (8/20) µs (L-PE)

      20 kA

    • 最大放电电流 Imax (8/20) µs (N-PE)

      40 kA

    • 额定断开续流值 Ifi (N-PE)

      100 A (264 V AC)

    • 额定短路电流ISCCR

      50 kA

    • 电压保护水平Up（L-N）

      ≤ 1.5 kV

    • 电压保护水平Up (L-PE)

      ≤ 2.3 kV

    • 电压保护水平Up (N-PE)

      ≤ 1.5 kV

    • 残压Ures (L-N)

      ≤ 1.35 kV (In时)

    • 残压Ures (L-N)

      ≤ 1.1 kV (5 kA时)

    • 残压Ures (L-N)

      ≤ 0.95 kV (2 kA)

    • 残压Ures (L-N)

      ≤ 0.9 kV (1 kA)

    • 残压Ures (L-PE)

      ≤ 1.75 kV (In时)

    • 残压Ures (L-PE)

      ≤ 1.2 kV (5 kA时)

    • 残压Ures (L-PE)

      ≤ 1.05 kV (2 kA)

    • 残压Ures (L-PE)

      ≤ 0.95 kV (1 kA)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (In时)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (10 kA时)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (5 kA时)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (4 kA时)

    • 残压Ures (N-PE)

      ≤ 0.5 kV (2 kA)

    • UT下的TOV动作（L-N）

      457 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-N）

      457 V AC (120 分钟 / 耐受模式)

    • UT下的TOV动作（N-PE）

      1200 V AC (200 ms / 耐受模式)

    • 响应时间tA

      ≤ 100 ns

    • 最大备用保险丝，带有V型连接线

      40 A (gG / Biconnect M4叉形电缆插针，6​ mm²)

    • 最大备用保险丝，带有V型连接线

      63 A (gG / TWIN冷压头2x 10mm²)

    • 最大备用保险丝，带有支线接线

      200 A (gG)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • EN 61643-11

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      DIN导轨： 35 mm
