首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/ 2类电涌保护器
  •  2类电涌保护器-VAL-MS 580/3+0-FM
  •  2类电涌保护器-VAL-MS 580/3+0-FM
  •  2类电涌保护器-VAL-MS 580/3+0-FM
  •  2类电涌保护器-VAL-MS 580/3+0-FM
  •  2类电涌保护器-VAL-MS 580/3+0-FM

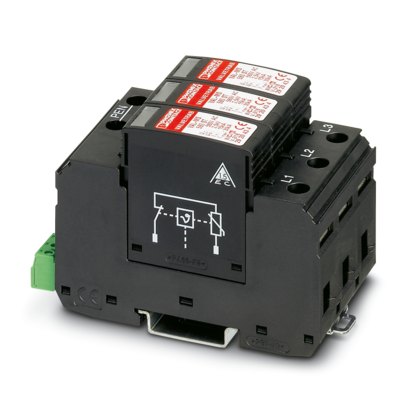

 2类电涌保护器

VAL-MS 580/3+0-FM

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2920447
有现货
起订量： 1
预计货期：  实际交期请联系客服

用于三相四线供电系统（L1，L2，L3，PEN）的电涌保护器，包括基座和保护插头，带有远程遥信报警触点，可安装在NS 35导轨上。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

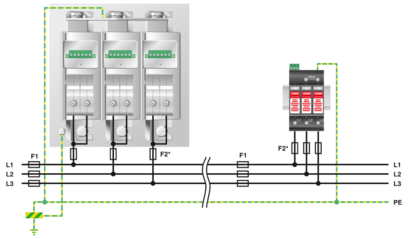

      可用在所有低电压系统的L-PEN之间。
      如果低电压系统中的设备主体已连接到变电站接地系统上，则仅用在IT系统的L-PE之间。（高压变电站和低压客户设备之间的公共接地。RE = RA，根据IEC 60364-4-442/VDE 0100-442，图44D/示例a）

  • 产品属性
    • 产品类型

      电涌保护器

    • 产品系列

      VALVETRAB MS

    • IEC 类别

      II

    • IEC 类别

      T2

    • EN类型

      T2

    • IEC 电源系统

      TN-C

    • IEC 电源系统

      IT

    • 类型

      DIN导轨模块，分体式，可分离

    • 有源和接地部件之间的距离

      5 mm

    • 位数

      3

    • 电涌保护故障报警

      可视状态指示窗口和远程遥信报警触点

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 指示器/远程信号发送

    • 连接名称

      远程遥信报警触点

    • 切换功能

      转换触点

    • 标称工作电压

      5 V AC ... 250 V AC

    • 标称工作电压

      30 V DC

    • 操作电流

      5 mA AC ... 1.5 A AC

    • 操作电流

      1 A DC

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      3 Nm (1.5 mm² ... 16 mm²)

    • 紧固扭矩

      4.5 Nm (25 mm² ... 35 mm²)

    • 剥线长度

      16 mm

    • 柔性导线横截面

      1.5 mm² ... 25 mm²

    • 刚性导线横截面

      1.5 mm² ... 35 mm²

    • 可连接导向横截面 AWG

      15 ... 2

    • 连接方式

      叉形电缆端头

    • 柔性导线横截面

      1.5 mm² ... 16 mm²

    • 远程遥信报警触点

    • 连接方式

      采用COMBICON直插式/螺钉连接

    • 螺纹

      M2

    • 紧固扭矩

      0.25 Nm

    • 剥线长度

      7 mm

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 刚性导线横截面

      0.14 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

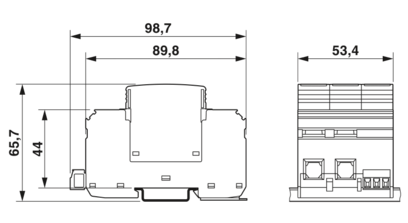

  • 尺寸
    • 宽度

      53.4 mm

    • 高度

      98.7 mm

    • 深度

      65.7 mm (7.5 mm（含DIN导轨）)

    • 水平针距

      3 分区

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6/PBT

    • 材料组

      I

    • 外壳材料

      PA 6.6

    • 外壳材料

      PBT

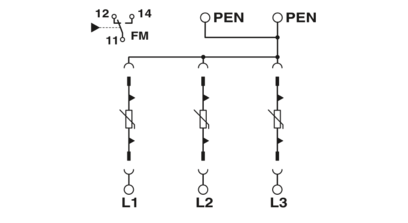

  • 保护电路
    • 保护通道

      L-PE

    • 保护通道

      L-PEN

    • 动作方向

      3L-PEN

    • 额定电压 UN

      400/690 V AC (TN-C)

    • 额定电压 UN

      500 V AC (IT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续电压Uc

      580 V AC

    • 额定负载电流IL

      80 A

    • 残流IPE

      ≤ 0.75 mA

    • 待机功耗 PC

      ≤ 450 mVA

    • 标称放电电流In（8/20）µs

      15 kA

    • 最大放电电流 Imax (8/20) µs

      30 kA

    • 额定短路电流ISCCR

      25 kA

    • 电压保护水平Up

      ≤ 2.5 kV

    • 残压Ures

      ≤ 2.5 kV (In时)

    • 残压Ures

      ≤ 2.3 kV (10 kA时)

    • 残压Ures

      ≤ 2.1 kV (5 kA时)

    • 残压Ures

      ≤ 1.9 kV (3 kA时)

    • UT下的TOV动作

      690 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作

      762 V AC (120 分钟 / 耐受模式)

    • 响应时间tA

      ≤ 25 ns

    • 最大备用保险丝，带有V型连接线

      80 A (gG)

    • 最大备用保险丝，带有支线接线

      125 A (gG)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (仅在使用了所有连接位的情况下)

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (10 ... 500 Hz / 2.5 h / X，Y，Z)

  • 认证

    • UL规格

    • 最大持续工作电压MCOV（L-L）

      1160 V AC

    • 最大持续工作电压MCOV（L-G）

      580 V AC

    • 额定放电电流 In (L-L)

      10 kA

    • 额定放电电流 In (L-G)

      10 kA

    • 保护通道

      L-L

    • 保护通道

      L-G

    • 额定电压

      400/690 V AC

    • 电源分配系统

      Delta

    • 额定频率

      50/60 Hz

    • 实测限制电压 MLV (L-L)

      4270 V

    • 实测限制电压 MLV (L-G)

      2310 V

    • SPD型号

      4CA

    • UL指示器/遥信

    • 工作电压

      125 V AC

    • 交流工作电流

      1 A AC

    • UL连接数据

    • 紧固扭矩

      30 lbf-in.

    • 可连接导向横截面 AWG

      14 ... 2

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      DIN导轨： 35 mm
