首页/连接/固定式连接器和插拔式连接器/大电流穿墙端子/穿墙端子

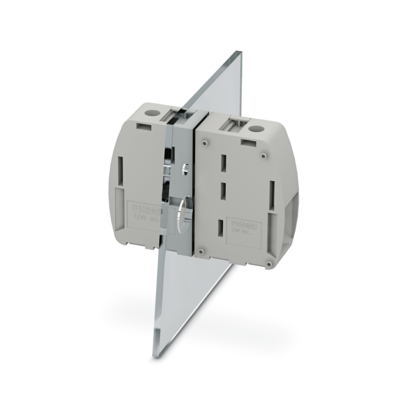

  • 穿墙端子-UW 95/S
  • 穿墙端子-UW 95/S

穿墙端子

UW 95/S

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1713223
无现货
起订量： 10
预计货期：  实际交期请联系客服

嵌板穿通接线柱块， 接线方式: 带压片的螺钉连接， 带压片的螺钉连接， 位数: 1， 负载电流: 232 A， 导线连接方向与拔插方向的夹角: 0 °， 宽度: 25 mm， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      嵌板穿通接线柱块

    • 产品系列

      UW 95

    • 位数

      1

    • 针距

      25 mm

    • 连接量

      2

    • 电位数目

      1

  • 电气特性

    • 特性

    • 额定电流IN

      232 A

    • 额定电压 UN

      1000 V

    • 额定电压(III/3)

      1000 V

    • 额定电涌电压(III/3)

      8 kV

    • 额定电压(III/2)

      1000 V

    • 额定电涌电压(III/2)

      8 kV

    • 额定电压 (II/2)

      1000 V

    • 额定电涌电压(II/2)

      6 kV

  • 连接数据

    • 连接技术

    • 连接器系统

      UW 95

    • 额定横截面

      95 mm²

    • 互锁

    • 锁定类型

      卡接锁紧

    • 导线连接 外部

    • 连接方式

      带压片的螺钉连接

    • 导线连接方向与拔插方向的夹角

      0 °

    • 单导线/多股接线点

      25 mm² ... 95 mm²

    • 柔性导线横截面

      35 mm² ... 95 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      25 mm² ... 95 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      25 mm² ... 95 mm²

    • 相同横截面的2根导线，柔性

      16 mm² ... 35 mm²

    • 2根横截面相同的导线，柔性导线

      16 mm² ... 35 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      16 mm² ... 35 mm²

    • 塞规

      A12 / B12

    • 剥线长度

      27 mm

    • 紧固扭矩

      10 Nm ... 12 Nm

    • 导线连接 内部

    • 连接方式

      带压片的螺钉连接

    • 导线连接方向与拔插方向的夹角

      0 °

    • 单导线/多股接线点

      25 mm² ... 95 mm²

    • 柔性导线横截面

      35 mm² ... 95 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      25 mm² ... 95 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      25 mm² ... 95 mm²

    • 相同横截面的2根导线，柔性

      16 mm² ... 35 mm²

    • 2根横截面相同的导线，柔性导线

      16 mm² ... 35 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      16 mm² ... 35 mm²

    • 塞规

      A12 / B12

    • 剥线长度

      27 mm

    • 紧固扭矩

      10 Nm ... 12 Nm

  • 安装
    • 面板厚度

      1 mm...4 mm

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      铝合金

    • 表面特性

      镀锡

    • 材料数据 - 壳体

    • 颜色 (外壳)

      灰色 (7042)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 说明

    • 安全注意事项

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      • 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。

    • 安全注意事项

      • 电缆进线通道没有防触电安全保护。在通电的情况下，不要连接端子或断开端子连接。采取适当的步骤措施确保防触电保护。

  • 尺寸
    • 针距

      25 mm

    • 宽度 [w]

      25 mm

    • 外部尺寸

    • 高度[h1]

      73.9 mm

    • 长度[l1]

      45 mm

    • 内部尺寸

    • 高度[h2]

      73.9 mm

    • 长度[l2]

      49.5 mm

  • 机械测试

    • 导线损坏和松动测试

    • 规格

      IEC 60947-7-1:2009-04

    • 结果

      已通过测试

    • 拉伸测试

    • 规格

      IEC 60947-7-1:2009-04

    • 导线横截面／导线类型／牵引力设定值／实际值

      25 mm² / 柔性 / > 135 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      35 mm² / 柔性 / > 190 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      95 mm² / 柔性 / > 351 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      95 mm² / 柔性 / > 351 N

  • 电气测试

    • 温升测试

    • 规格

      IEC 60947-7-1:2009-04

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 瞬时冲击电流强度测试

    • 规格

      IEC 60947-7-1:2009-04

    • 电气间隙和爬电距离 | 1. 绝缘配合

    • 规格

      DIN EN 60947-1 (VDE 0660-100):2011-10

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      1000 V

    • 额定电涌电压 (III/3)

      8 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      8 mm

    • 最小爬电距离(III/3)

      12.5 mm

    • 额定绝缘电压 (III/2)

      1000 V

    • 额定电涌电压(III/2)

      8 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      8 mm

    • 最小爬电距离(II/2)

      8 mm

    • 额定绝缘电压 (II/2)

      1000 V

    • 额定过电压 (II/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      5g (60.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 灼热线测试

    • 规格

      IEC 60695-2-11:2014-02

    • 温度

      960 °C

    • 暴露时间

      30 s

    • 环境条件

    • 环境温度（运行）

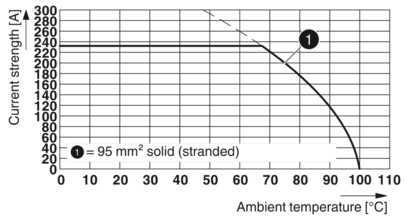

      -40 °C ... 100 °C (取决于电流承载能力/衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
