首页/连接/接线端子/分断和刀闸分断接线端子/分断接线端子
  • 分断接线端子-UT 6-TG P/P-EX
  • 分断接线端子-UT 6-TG P/P-EX
  • 分断接线端子-UT 6-TG P/P-EX
  • 分断接线端子-UT 6-TG P/P-EX

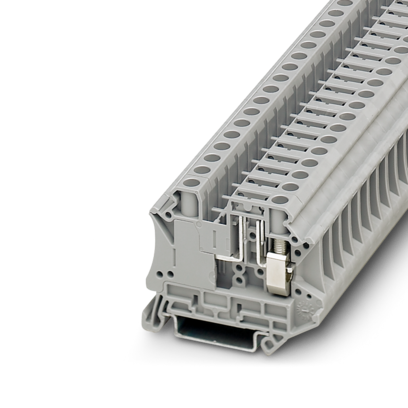

分断接线端子

UT 6-TG P/P-EX

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3073870
无现货
起订量： 50
预计货期：  实际交期请联系客服

分断接线端子， *使用的插头决定电流和电压。， 带测试插座螺栓，用于插入测试插头， 标称工作电压: 500 V， 额定电流: 20 A， 接线方式: 螺钉连接， 额定接线容量: 2.5 mm²， 接线容量： 0.2 mm² - 10 mm²， 安装: NS 35/7,5， NS 35/15， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      *使用的插头决定电流和电压。

  • 产品属性
    • 产品类型

      分断接线端子

    • 应用领域

      机械工程

    • 应用领域

      工厂工程

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      1.31 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      6 mm²

    • 层 1 上 1 下 1

    • 螺纹

      M4

    • 紧固扭矩

      1.5 ... 1.8 Nm

    • 剥线长度

      10 mm

    • 塞规

      A5

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.2 mm² ... 10 mm²

    • 横截面 AWG

      24 ... 8 (按IEC标准修订)

    • 柔性导线横截面

      0.2 mm² ... 10 mm²

    • 导线横截面，柔性[AWG]

      24 ... 8 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.25 mm² ... 6 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.25 mm² ... 6 mm²

    • 2根横截面相同的导线，刚性导线

      0.2 mm² ... 2.5 mm²

    • 2根横截面相同的导线，柔性导线

      0.2 mm² ... 2.5 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      0.25 mm² ... 1.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 4 mm²

    • 标称电流

      20 A

    • 最大负载电流

      20 A (当连接截面积为10 mm²的导线时)

    • 额定电压

      500 V

    • 额定横截面

      2.5 mm²

  • Ex数据

    • 额定参数 (ATEX/IECEx)

    • 标识

       II 3 G  Ex ec llC Gc

    • 工作温度范围

      -50 °C ... 130 °C

    • Ex认证附件

      3047183 ATP-UT-TWIN

    • Ex认证附件

      3046499 P-FU 6,3X32-EX

    • Ex认证附件

      3046509 P-FU 6,3X32 LED 24-EX

    • Ex认证附件

      3046512 P-FU 6,3X32 LED 60-EX

    • Ex认证附件

      3046525 P-FU 6,3X32 LA 250-EX

    • Ex认证附件

      3022276 CLIPFIX 35-5

    • Ex认证附件

      3022218 CLIPFIX 35

    • Ex认证附件

      1205066 SZS 1,0X4,0 VDE

    • 桥接列表

      插拔式桥接件 / FBS 2-8 / 3030284

    • 桥接列表

      插拔式桥接件 / FBS 3-8 / 3030297

    • 桥接列表

      插拔式桥接件 / FBS 4-8 / 3030307

    • 桥接列表

      插拔式桥接件 / FBS 5-8 / 3030310

    • 桥接列表

      插拔式桥接件 / FBS 10-8 / 3030323

    • 桥接数据

      6.3 A / 6 mm²

    • 标称工作电压

      250 V

    • 输出

      (永久)

    • Ex等级 常规

    • 额定电流

      6.3 A

    • 最大负载电流

      6.3 A

    • Ex 连接数据 概述

    • 扭矩范围

      1.5 Nm ... 1.8 Nm

    • 额定横截面

      6 mm²

    • 额定接线容量AWG

      8

    • 刚性接线容量

      0.2 mm² ... 10 mm²

    • 接线容量AWG

      24 ... 8

    • 柔性接线容量

      0.2 mm² ... 6 mm²

    • 接线容量AWG

      24 ... 8

    • 2根横截面相同的导线，刚性导线

      0.2 mm² ... 2.5 mm²

    • 2根横截面相同的导线，AWG刚性

      24 ... 12

    • 2根横截面相同的导线，柔性导线

      0.2 mm² ... 2.5 mm²

    • 2根横截面相同的导线，AWG柔性

      24 ... 12

    • 柔性导线横截面，不带绝缘套管的最小冷压头

      0.2 mm²

    • 柔性导线横截面，不带绝缘套管的最大冷压头

      6 mm²

    • 单线/接线点，柔性，带冷压头，不带塑料套管，AWG

      24 ... 12

  • 尺寸
    • 宽度

      8.2 mm

    • 高度

      57.8 mm

    • NS 35/7,5深度

      47.5 mm

    • NS 35/15深度

      55 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      130 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      28 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
