首页/其他/其他/其他/外壳组件

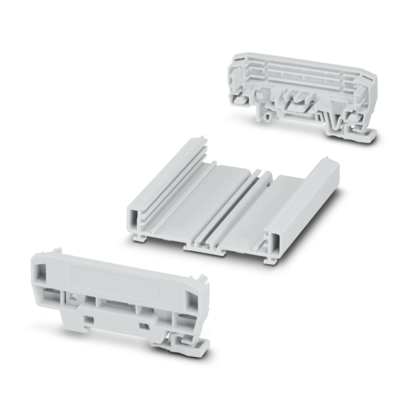

  • 外壳组件-UM-BASIC-KIT-B72-L100-7035

外壳组件

UM-BASIC-KIT-B72-L100-7035

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1300346
无现货
起订量： 1
预计货期：  实际交期请联系客服

型材外壳 (PVC)， 安装方式: DIN导轨安装， DIN导轨上的尺寸: 宽度: 103.8 mm， 高度: 92.3 mm， 深度: 39.45 mm， 包括2个侧面元件 (PA)， 颜色: 浅灰 (7035)， 针对PCB 宽度: 72 mm， 长度: 100 mm， PCB表面: 5650 mm²

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      请参阅下载区内提供的组装说明。

  • 产品属性
    • 产品类型

      多层外壳设置

    • 外壳类型

      型材外壳

    • 壳体系列

      UM-BASIC

    • 型号

      包括2个侧面元件

  • 尺寸
    • 宽度

      103.8 mm

    • 高度

      92.3 mm

    • 深度

      39.45 mm

    • 从DIN导轨顶部边缘起的深度

      32.45 mm

    • 尺寸

      72 mm x 100 mm (印刷电路板尺寸)

    • PCB设计

    • PCB板厚度

      1.4 mm ... 1.8 mm

  • 材料规格
    • 颜色 (外壳)

      浅灰 (RAL 7035)

    • 颜色

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料

      PVC

    • 外壳材料

      PVC

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -15 °C ... 50 °C (根据功率损耗)

    • 环境温度（存放/运输）

      -40 °C ... 50 °C

    • 环境温度（组装）

      -5 °C ... 50 °C

    • 相对湿度（存放/运输）

      95 %

  • PCB数据
    • PCB支架数量

      3

    • PCB安装类型

      插入/使用附加元件固定

    • 总PCB表面

      5650 mm²

    • PCB厚度

      1.4 mm ... 1.8 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      与DIN导轨平行

  • 包装规格
    • 包装类型

      纸箱包装

    • 外包装类型

      纸箱
