首页/连接/控制器系统布线/控制器专用的系统布线/继电器模块

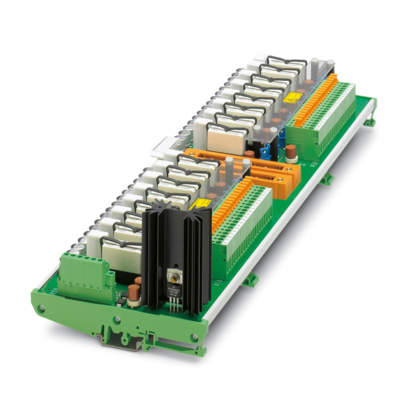

  • 继电器模块-UM-2KS50-RM/MR/SI/1/SDV541

继电器模块

UM-2KS50-RM/MR/SI/1/SDV541

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2319430
无现货
起订量： 1
预计货期：  实际交期请联系客服

16通道输出继电器模块，带螺钉连接和50位系统连接，线圈侧带保护且未绝缘（可选），用于Yokogawa SDV 541卡件，模块宽425 mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      接口模块

    • 绝缘特性: 空气和爬电距离，输入/输出

    • 绝缘

      安全隔离，增强型绝缘

    • 过电压类别

      III

    • 污染等级

      2

    • 绝缘特性: 空气和爬电距离，输出/输出

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性

    • 空气和爬电距离，输入/输出

    • 额定绝缘电压

      300 V

    • 额定过电压

      6 kV (1.2 / 50 μs)

    • 空气和爬电距离，输出/输出

    • 额定绝缘电压

      300 V

    • 额定过电压

      4 kV (1.2 / 50 μs)

    • 所支持的控制器 YOKOGAWA ProSafe-RS

    • 适用的I/O卡件

      SDV541

  • 输入数据
    • 额定输入电压 UN

      24 V DC

    • 相对于UN的输入电压范围

      0.9 ... 1.1

    • 输入电压范围

      21.6 V DC ... 26.4 V DC

    • UN下的典型输入电流

      40 mA

    • 保护电路

      续流二极管

    • 状态显示／通道

      黄色LED

  • 输出数据

    • 切换

    • 触点类型

      每个通道1个常开触点

    • 触点材料

      AgNi (90/10) 镀硬质金

    • 最大切换电压

      230 V AC

    • 最大切换电压

      63 V DC

    • 限制连续电流

      4 A (可插拔的保险丝)

    • 最大冲击电流

      电源， 24 V DC/2 A, (P1+, P2+), 可插拔保险丝 (IEC 60127-3/IV, 2AT)

  • 连接数据

    • 电源

    • 连接方式

      螺钉连接

    • 位数

      6

    • 刚性导线横截面

      0.34 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 现场侧

    • 连接方式

      带有刀闸分断的螺钉接线

    • 连接量

      2

    • 位数

      20

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 控制系统侧

    • 连接方式

      Yokogawa，KS兼容

    • 连接量

      2

    • 位数

      50

    • 紧固扭矩

      0.5 Nm

  • 信号处理
    • 状态显示

      否

  • 尺寸
    • 宽度

      424.5 mm

    • 高度

      127.5 mm

    • 深度

      67 mm

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP00

    • 保护等级 (安装位置)

      ≥ IP54 (安装位置)

    • 环境温度（运行）

      -20 °C ... 50 °C

    • 海拔

      ≤ 2000 m

  • 标准和规范

    • 空气和爬电距离，输入/输出

    • 标准/规程

      EN 61010-2-201

    • 空气和爬电距离，输出/输出

    • 标准/规程

      EN 61010-2-201

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意

  • 说明
    • 操作注意事项

      注意所用继电器的最大开关容量

    • 操作注意事项

      不要将相邻通道连接到SELV/ PELV和危险电压上。

    • 操作注意事项

      输出不适合切换不同的相线。用于相邻输出的开关电压的总和不得超过额定绝缘电压值

    • 操作注意事项

      对于相邻模块（在DIN导轨方向上）绝缘（基本绝缘或强化绝缘）的必须要求，应采取适当措施（例如隔板）来实现。

    • 操作注意事项

      必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。
