首页/连接/接线端子/分断和刀闸分断接线端子/刀闸分断接线端子
  • 刀闸分断接线端子-UK 5-MTK-P/P WH
  • 刀闸分断接线端子-UK 5-MTK-P/P WH

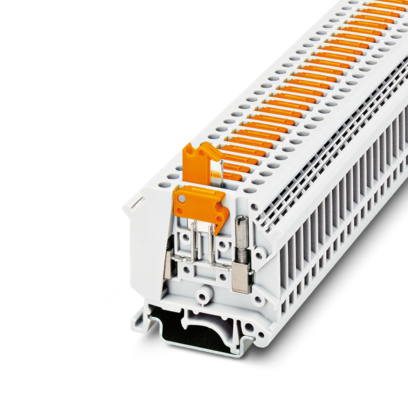

刀闸分断接线端子

UK 5-MTK-P/P WH

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3056022
无现货
起订量： 50
预计货期：  实际交期请联系客服

刀闸分断接线端子， 带测试插座螺栓，用于插入测试插头， 标称工作电压: 500 V， 额定电流: 16 A， 第一层， 接线方式: 螺钉连接， 额定接线容量: 2.5 mm²， 接线容量： 0.2 mm² - 6 mm²， 安装: NS 32， NS 35/7,5， NS 35/15， 颜色: 白色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      分断接线端子

    • 位数

      1

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      1.02 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      4 mm²

    • 第一层

    • 螺纹

      M3

    • 紧固扭矩

      0.5 ... 0.6 Nm

    • 剥线长度

      8 mm

    • 塞规

      A3

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.2 mm² ... 6 mm²

    • 横截面 AWG

      24 ... 10 (按IEC标准修订)

    • 柔性导线横截面

      0.2 mm² ... 4 mm²

    • 导线横截面，柔性[AWG]

      24 ... 12 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.25 mm² ... 4 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.25 mm² ... 2.5 mm²

    • 包含插拔式桥接件在内的接线容量，刚性

      4 mm²

    • 包含插拔式桥接件在内的接线容量，柔性

      4 mm²

    • 2根横截面相同的导线，刚性导线

      0.2 mm² ... 1.5 mm²

    • 2根横截面相同的导线，柔性导线

      0.2 mm² ... 1.5 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      0.25 mm² ... 1.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 2.5 mm²

    • 标称电流

      16 A

    • 最大负载电流

      16 A (当连接截面积为4 mm²的导线时)

    • 额定电压

      500 V

    • 额定横截面

      2.5 mm²

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      51 mm

    • NS 32深度

      63.5 mm

    • NS 35/7,5深度

      58.5 mm

    • NS 35/15深度

      66 mm

  • 材料规格
    • 颜色

      白色 (RAL 9010)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      125 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      27,5 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 电气测试

    • 电涌电压测试

    • 测试电压设定值

      7.3 kV

    • 结果

      已通过测试

    • 温升测试

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 结果

      已通过测试

    • 短时耐受电流 1.5 mm²

      0.18 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      1.89 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • DIN导轨/固定支点

      NS 32/NS 35

    • 测试力设定值

      1 N

    • 结果

      已通过测试

    • 导线损坏和松动测试

    • 导线横截面／重量

      0.2 mm² / 0.2 kg

    • 导线横截面／重量

      4 mm² / 0.9 kg

    • 导线横截面／重量

      6 mm2 / 1.4 kg

    • 结果

      已通过测试

  • 环境和真实条件

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 32

    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
