首页/连接/接线端子/建筑安装端子/建筑安装用接地端子

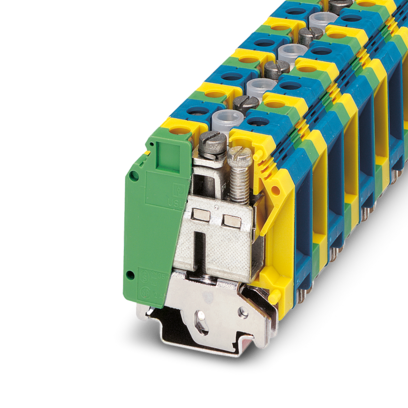

  • 建筑安装用接地端子-UK 35-PE/N
  • 建筑安装用接地端子-UK 35-PE/N

建筑安装用接地端子

UK 35-PE/N

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3008054
无现货
起订量： 1
预计货期：  实际交期请联系客服

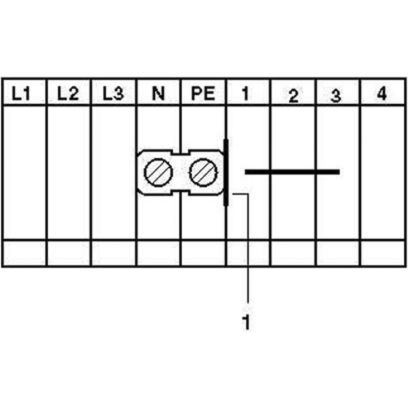

建筑安装用接地端子， NS 32... 或NS 35... Cu DIN导轨应用于35 mm²/2 AWG的连接容量。当与一个同样形状的穿墙端子共同使用时，必须使用绝缘电压> 630 V的盖板。， PE/N端子组，包括黄绿色接地端子和带螺钉桥接件的蓝色端子底座， 标称工作电压: 630 V， 额定电流: 125 A， 螺钉连接， 横截面: 0.75 mm² - 35 mm²， 安装方式: NS 35/7,5， NS 35/15， NS 32， 颜色: 绿色-黄色-蓝色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      NS 32... 或NS 35... Cu DIN导轨应用于35 mm²/2 AWG的连接容量。当与一个同样形状的穿墙端子共同使用时，必须使用绝缘电压> 630 V的盖板。

  • 产品属性
    • 产品类型

      接地端子

    • 连接量

      4

    • 行数

      1

    • 电位

      3

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      8 kV

    • 额定条件下的最大功耗

      4.06 W

  • 连接数据
    • PEN功能

      是

    • 每层的连接数量

      2

    • 额定横截面

      35 mm²

    • 额定接线容量AWG

      2

    • 层 1 上 1 下 1

    • 螺纹

      M6

    • 注意事项

      请注意DIN导轨的载流量。

    • 紧固扭矩

      3.2 ... 3.7 Nm

    • 剥线长度

      16 mm

    • 连接符合标准

      IEC 60947-7-1/IEC 60947-7-2

    • 刚性导线横截面

      0.75 mm² ... 35 mm²

    • 横截面 AWG

      18 ... 2 (按IEC标准修订)

    • 柔性导线横截面

      0.75 mm² ... 35 mm²

    • 导线横截面，柔性[AWG]

      18 ... 2 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.75 mm² ... 35 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.75 mm² ... 35 mm²

    • 标称电流

      125 A

    • 最大负载电流

      125 A (当连接截面积为35 mm²的导线时)

    • 额定电压

      630 V (当与一个同样形状的模块化接线端子共同使用时，必须单独使用一个电压＞630 V的盖板。)

    • 标称电流

      125 A

    • 最大负载电流

      125 A (当连接截面积为35 mm²的导线时)

    • 额定电压

      630 V (当与一个同样形状的模块化接线端子共同使用时，必须单独使用一个电压＞630 V的盖板。)

  • 尺寸
    • 宽度

      30.1 mm

    • 高度

      50 mm

    • NS 32深度

      67 mm

    • NS 35/7,5深度

      62 mm

    • NS 35/15深度

      69.5 mm

  • 材料规格
    • 颜色

      彩色

    • 颜色

      绿黄相间

    • 颜色

      蓝色 (RAL 5015)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      125 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      27,5 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 机械特性

    • 概述

    • 接线端子安装

      2.5 Nm ... 3 Nm (PE支脚及安装螺钉，M5)

    • 机械参数

    • 开口式侧板

      否

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1/IEC 60947-7-2

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15

    • 安装类型

      NS 32

    • 接线端子安装

      2.5 Nm ... 3 Nm (PE支脚及安装螺钉，M5)
