首页/连接/接线端子/直通式接线端子、多导线接线端子和多层接线端子/主线分支模块
  • 主线分支模块-UDB 2X25/16 BN
  • 主线分支模块-UDB 2X25/16 BN
  • 主线分支模块-UDB 2X25/16 BN
  • 主线分支模块-UDB 2X25/16 BN
  • 主线分支模块-UDB 2X25/16 BN
  • 主线分支模块-UDB 2X25/16 BN

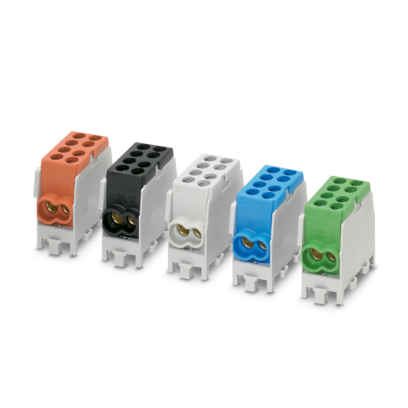

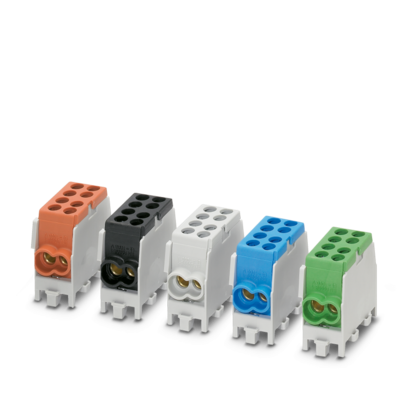

主线分支模块

UDB 2X25/16 BN

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3071357
无现货
起订量： 1
预计货期：  实际交期请联系客服

主线分支模块， 标称工作电压: 400 V， 额定电流: 101 A， 连接量: 4， 位数: 1， 接线方式: 螺钉连接， 第一层， 额定接线容量: 25 mm²， 横截面: 1.5 mm² - 25 mm²， 螺钉连接， 第2层， 横截面: 1.5 mm² - 16 mm²， 安装方式: NS 35/7,5， NS 35/15， 颜色: 棕色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      最多可并排安装3个接线端子

    • 概述

    • 注意事项

      所有连接导线的总电流不得超过最高负载电流。

  • 产品属性
    • 产品类型

      直通式接线端子

    • 产品系列

      UDB

    • 位数

      1

    • 连接量

      4

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      8 kV

    • 额定条件下的最大功耗

      3.26 W

  • 连接数据
    • 每层的连接数量

      4

    • 额定横截面

      25 mm²

    • 第一层

    • 螺纹

      M5/M6

    • 紧固扭矩

      2.2 ... 2.5 Nm

    • 剥线长度

      16 mm

    • 连接符合标准

      IEC 60998-1

    • 刚性导线横截面

      1.5 mm² ... 25 mm²

    • 横截面 AWG

      14 ... 4 (按IEC标准修订)

    • 柔性导线横截面

      10 mm² ... 16 mm²

    • 导线横截面，柔性[AWG]

      6 ... 6 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      1.5 mm² ... 16 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      1.5 mm² ... 10 mm²

    • 标称电流

      101 A

    • 最大负载电流

      101 A

    • 额定电压

      400 V (最大1000 V)

    • 注意事项

      对柔性导线使用套管

    • 额定横截面

      25 mm²

    • 第2层

    • 紧固扭矩

      1.7 ... 2 Nm

    • 剥线长度

      16 mm

    • 连接符合标准

      IEC 60998-1

    • 刚性导线横截面

      1.5 mm² ... 16 mm²

    • 柔性导线横截面（套管不带塑料绝缘管）

      1.5 mm² ... 10 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      1.5 mm² ... 6 mm²

  • 尺寸
    • 宽度

      23 mm

    • 高度

      46 mm

    • NS 35/7,5深度

      42 mm

    • NS 35/15深度

      49.5 mm

  • 材料规格
    • 颜色

      棕色 (RAL 8028)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

  • 电气测试

    • 电涌电压测试

    • 结果

      已通过测试

    • 温升测试

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 结果

      已通过测试

    • 短时耐受电流 25 mm²

      3 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      1.89 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • DIN导轨/固定支点

      NS 32/NS 35

    • 结果

      已通过测试

    • 导线损坏和松动测试

    • 旋转速度

      10 (+/- 2) rpm

    • rpm

      135

    • 导线横截面／重量

      1.5 mm² / 0.4 kg

    • 导线横截面／重量

      16 mm² / 2.9 kg

    • 导线横截面／重量

      25 mm² / 4.5 kg

    • 结果

      已通过测试

  • 环境和真实条件

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2018-05

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 脉冲波形

      半弦

    • 加速度

      5g

    • 电击时间

      30 ms

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60998-1

    • 连接符合标准

      IEC 60998-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
