首页/连接/电子模块壳体/现场壳体/角嵌件
  • 角嵌件-UCS CCD 7035

角嵌件

UCS CCD 7035

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2203479
无现货
起订量： 1
预计货期：  实际交期请联系客服

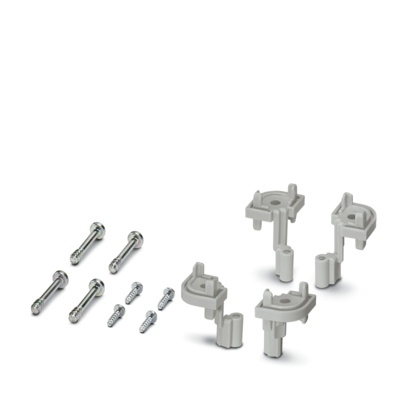

用于UCS外壳的角嵌件带有集成的螺毂；材料：聚酰胺；颜色：浅灰色，类似于RAL 7035

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      请参阅下载区内的应用说明。

  • 产品属性
    • 产品类型

      选择边角

    • 外壳类型

      通用型外壳

    • 壳体系列

      UCS

    • 型号

      包括平头螺钉以及用于PCB安装的螺钉

    • 带通风口

      否

  • 尺寸
    • 宽度

      16.2 mm

    • 高度

      16.2 mm

    • 深度

      27.05 mm

    • PCB设计

    • PCB板厚度

      0.8 mm ... 3 mm

  • 材料规格
    • 颜色 (外壳)

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V0

    • CTI符合IEC 60112

      600

    • 绝缘材料

      PA

    • 外壳材料

      PA

    • 表面特性

      未处理

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.15 mm (10 Hz ... 58.1 Hz)

    • 加速度

      2g (58.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 灼热线测试

    • 规格

      IEC 60695-2-11:2014-02

    • 温度

      850 °C

    • 暴露时间

      30 s

    • 热稳定性/滚珠测试

    • 规格

      IEC 60695-10-2:2014-02

    • 温度

      125 °C

    • 测试持续时间

      1 h

    • 力

      20 N

    • 机械强度/滚桶

    • 规格

      IEC 60068-2-31:2008-05

    • 下降高度

      50 cm

    • 频率

      50

    • 冲击

    • 规格

      IEC 60068-2-27:2008-02

    • 脉冲波形

      半弦

    • 加速度

      15g

    • 电击时间

      11 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 针对会破坏涂层或光泽的物质的测试

    • 规格

      VW PV 3.10.7:2005-02

    • 结果

      已通过测试

    • 防护等级（IP代码）

    • 规格

      IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08

    • 结果，防护等级，IP代码

      IP40

    • 环境条件

    • 要达到的最大IP编码

      IP40

    • 环境温度（运行）

      -40 °C ... 105 °C (根据功率损耗)

    • 环境温度（存放/运输）

      -40 °C ... 55 °C

    • 环境温度（组装）

      -5 °C ... 100 °C

    • 相对湿度（存放/运输）

      80 %

  • PCB数据
    • PCB支架数量

      1

    • PCB安装类型

      螺栓安装

    • PCB厚度

      0.8 mm ... 3 mm

    • PCB支架说明

      该产品专用于印刷电路板。可以使用粘合垫（附件）安装其他印刷电路板。

  • 安装
    • 安装类型

      螺钉安装

    • 安装位置

      任意

    • 紧固力矩 / Prędkość obrotowa

      上下部壳体之间螺钉连接: 1.2 - 1.4 Nm / 500 - 1000 rpm

    • 紧固力矩 / Prędkość obrotowa

      安装PCB供料器: 0.4 - 0.5 Nm / 500 - 1000 rpm

  • 包装规格
    • 包装类型

      PE袋
