首页/连接/电子模块壳体/现场壳体/通用型壳体
  • 通用型壳体-UCS 195-145-F-GD 9005
  • 通用型壳体-UCS 195-145-F-GD 9005
  • 通用型壳体-UCS 195-145-F-GD 9005
  • 通用型壳体-UCS 195-145-F-GD 9005
  • 通用型壳体-UCS 195-145-F-GD 9005

通用型壳体

UCS 195-145-F-GD 9005

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2203337
无现货
起订量： 1
预计货期：  实际交期请联系客服

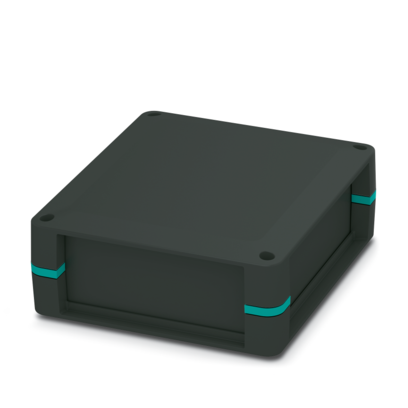

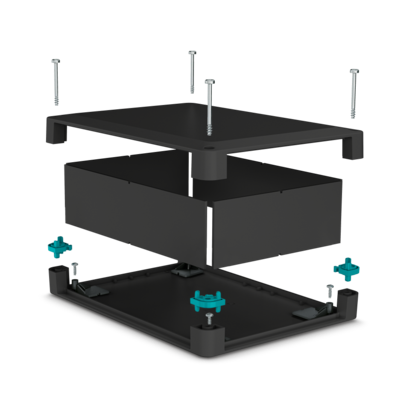

可安装PCB板的全套壳体，安装位置灵活；含壳体上下部、闭合的侧板、用于安装PCB板的粘胶支脚以及用于锁紧壳体和PCB板的螺钉；黑色壳体，带蓝绿色拐角插芯

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      外壳最多可以打开10次。

    • 应用说明

      装上胶粘垫：确保外壳的表面清洁、干燥、无油脂。温度范围：+18°C ... +30°C / 关闭压力：60 N / 关闭压力作用时间：3 s

    • 概述

      请参阅下载区内的应用说明。

  • 产品属性
    • 产品类型

      壳体

    • 外壳类型

      通用型外壳

    • 壳体系列

      UCS

    • 产品系列

      UCS 195-145

    • 带通风口

      否

  • 尺寸
    • 宽度

      195 mm

    • 高度

      145 mm

    • 深度

      47 mm

    • 尺寸

      170 mm x 120 mm (最大电路板尺寸)

    • PCB设计

    • PCB板厚度

      0.8 mm ... 3 mm

  • 材料规格
    • 颜色 (外壳)

      黑色 (RAL 9005)

    • 颜色 (嵌角件)

      青绿色绿色 (RAL 5018)

    • 标识材料 外壳

      PC

    • 标识材料

      PA

    • 阻燃等级，符合UL 94

      V0

    • CTI符合IEC 60112

      225

    • 表面特性

      未处理

  • 环境和真实条件

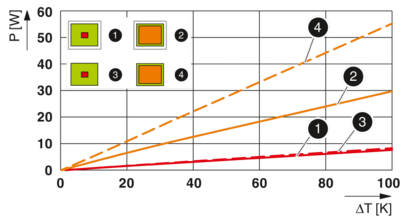

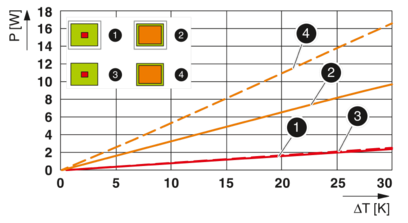

    • 功耗 单壳体 用于 20 °C

    • 环境温度

      20 °C

    • 降低因数

      1

    • 安装位置

      垂直

    • 功耗

      19 W

    • 功耗 单壳体 用于 30 °C

    • 环境温度

      30 °C

    • 降低因数

      0.83

    • 安装位置

      垂直

    • 功耗

      15.7 W

    • 功耗 单壳体 用于 40 °C

    • 环境温度

      40 °C

    • 降低因数

      0.66

    • 安装位置

      垂直

    • 功耗

      12.5 W

    • 功耗 单壳体 用于 50 °C

    • 环境温度

      50 °C

    • 降低因数

      0.49

    • 安装位置

      垂直

    • 功耗

      9.3 W

    • 功耗 单壳体 用于 60 °C

    • 环境温度

      60 °C

    • 降低因数

      0.32

    • 安装位置

      垂直

    • 功耗

      6 W

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.15 mm (10 Hz ... 58.1 Hz)

    • 加速度

      2g (58.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 灼热线测试

    • 规格

      IEC 60695-2-11:2014-02

    • 温度

      850 °C

    • 暴露时间

      30 s

    • 热稳定性/滚珠测试

    • 规格

      IEC 60695-10-2:2014-02

    • 温度

      125 °C

    • 测试持续时间

      1 h

    • 力

      20 N

    • 机械强度/滚桶

    • 规格

      IEC 60068-2-31:2008-05

    • 下降高度

      50 cm

    • 频率

      50

    • 冲击

    • 规格

      IEC 60068-2-27:2008-02

    • 脉冲波形

      半弦

    • 加速度

      15g

    • 电击时间

      11 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 针对会破坏涂层或光泽的物质的测试

    • 规格

      VW PV 3.10.7:2005-02

    • 结果

      已通过测试

    • 防护等级（IP代码）

    • 规格

      IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08

    • 结果，防护等级，IP代码

      IP40

    • 环境条件

    • 要达到的最大IP编码

      IP40

    • 环境温度（运行）

      -40 °C ... 105 °C (根据功率损耗)

    • 环境温度（存放/运输）

      -40 °C ... 55 °C

    • 环境温度（组装）

      -5 °C ... 100 °C

    • 相对湿度（存放/运输）

      80 %

  • PCB数据
    • PCB支架数量

      1

    • PCB安装类型

      螺栓安装

    • 总PCB表面

      14400 mm²

    • PCB厚度

      0.8 mm ... 3 mm

    • 支持的外形系数

      EPIC，ETX，Nano-ITX，PC/104，Pico-ITX，Raspberry Pi

    • PCB支架说明

      该产品专用于印刷电路板。可以使用粘合垫（附件）安装其他印刷电路板。

  • 安装
    • 安装类型

      螺钉安装

    • 安装位置

      任意

    • 紧固力矩 / Prędkość obrotowa

      上下部壳体之间螺钉连接: 1.2 - 1.4 Nm / 500 - 1000 rpm

    • 紧固力矩 / Prędkość obrotowa

      安装PCB: 0.4 - 0.5 Nm / 500 - 1000 rpm

  • 包装规格
    • 包装类型

      盒装
