首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/3类电涌保护设备
  • 3类电涌保护设备-TTC-6P-T3-24DC-UT-I
  • 3类电涌保护设备-TTC-6P-T3-24DC-UT-I
  • 3类电涌保护设备-TTC-6P-T3-24DC-UT-I
  • 3类电涌保护设备-TTC-6P-T3-24DC-UT-I
  • 3类电涌保护设备-TTC-6P-T3-24DC-UT-I
  • 3类电涌保护设备-TTC-6P-T3-24DC-UT-I

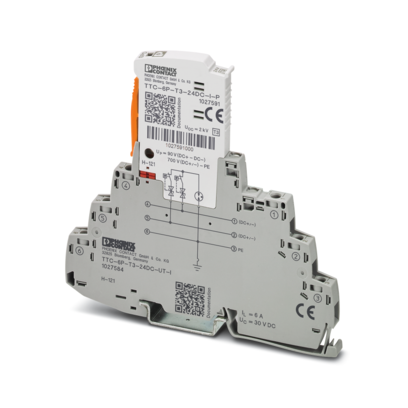

3类电涌保护设备

TTC-6P-T3-24DC-UT-I

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1027584
无现货
起订量： 1
预计货期：  实际交期请联系客服

3 型电涌保护，包括保护性连接器和底座元件，内置用于24 V DC电源的状态指示灯

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      CBM:

    • 注意事项

      2905743 CBM E4 24DC/0.5-10A NO-R

    • 注意事项

      2905744 CBM E8 24DC/0.5-10A NO-R

    • 注意事项

      CBMC:

    • 注意事项

      2906032 CBMC E4 24DC/1-10A NO

    • 注意事项

      2908716 CBMC E4 24DC/1-10A NO-C

    • 注意事项

      2910411 CBMC E4 24DC/1-10A IOL

    • 注意事项

      PTCB:

    • 注意事项

      2908262 PTCB E1 24DC/1-8A NO

    • 注意事项

      CB E1:

    • 注意事项

      2800907 CB E1 24DC/10A NO P

    • 注意事项

      2800914 CB E1 24DC/10A S-R P

    • 注意事项

      2800928 CB E1 24DC/10A S-C P

    • 注意事项

      2905805 CB E1 24DC/10A SI-R P

    • 注意事项

      2905812 CB E1 24DC/10A SI-C P

  • 产品属性
    • 产品类型

      设备防护

    • 产品系列

      TERMITRAB complete

    • IEC 电源系统

      DC

    • 类型

      DIN导轨模块，分体式，可分离

    • 位数

      2

    • 电涌保护故障报警

      带可视状态指示窗口

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

    • IEC 类别

      III

    • IEC 类别

      T3

    • EN类型

      T3

    • 端口数目

      One

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 可连接导向横截面 AWG

      24 ... 12

  • 尺寸
    • 宽度

      6.2 mm +0.1 mm

    • 高度

      105.8 mm

    • 深度

      100 mm (7.5 mm（含DIN导轨）)

  • 材料规格
    • 颜色 (基本元件)

      灰色 (RAL 7042)

    • 颜色 (针式连接器)

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PBT

    • 外壳材料

      PBT

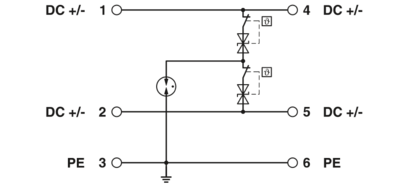

  • 保护电路

    • 电源

    • 动作方向

      1L-N & N-PE

    • 额定电压UN

      24 V DC

    • 最大连续工作电压UC

      30 V DC

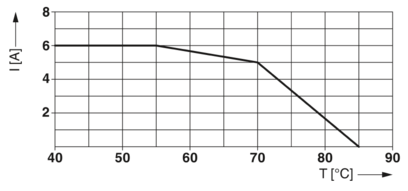

    • 额定负载电流IL

      6 A (30 °C)

    • 残流IPE

      ≤ 5 µA

    • 标称放电电流In（8/20）µs

      1 kA

    • 组合电涌UOC

      2 kV (2 Ω)

    • 组合电涌UOC

      2 kV (2 Ω)

    • 电压保护水平Up (DC+) - (DC-)

      ≤ 0.09 kV (Uoc= 2 kV)

    • 电压保护水平Up (DC+) - (DC-)

      ≤ 0.2 kV (Uoc= 6 kV)

    • 电压保护水平Up (DC+/DC-) - PE

      ≤ 0.7 kV

    • ≤ 1 ns

    • ≤ 100 ns

    • 额定短路电流ISCCR

      60 A DC (无需额外使用后备保护熔断器)

    • 额定短路电流ISCCR

      220 A DC

    • 最大备用保险丝，带有支线接线

      6 A (gG)

    • 最大备用保险丝，带有支线接线

      10 A (参见说明：CBM、CBMC、PTCB、CB E1)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 6000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (10 Hz ... 150 Hz / 20 次/轴 / X, Y, Z)

  • 认证

    • 一致性/认证

    • UL，美国／加拿大

      Class I, Div. 2, Groups A, B, C, D T4A

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • EN 61643-11

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      DIN导轨: TH 35 - 7.5 mm
