首页/供电、充电及保护/电涌保护/适用于MCR技术和信号的电涌保护器/电涌保护器
  • 电涌保护器-TTC-6-TVSD-C-24DC-UT-I
  • 电涌保护器-TTC-6-TVSD-C-24DC-UT-I
  • 电涌保护器-TTC-6-TVSD-C-24DC-UT-I
  • 电涌保护器-TTC-6-TVSD-C-24DC-UT-I
  • 电涌保护器-TTC-6-TVSD-C-24DC-UT-I
  • 电涌保护器-TTC-6-TVSD-C-24DC-UT-I
  • 电涌保护器-TTC-6-TVSD-C-24DC-UT-I
  • 电涌保护器-TTC-6-TVSD-C-24DC-UT-I

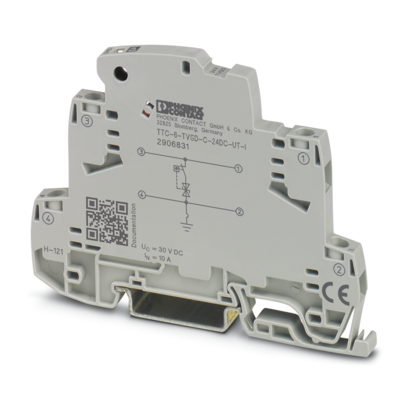

电涌保护器

TTC-6-TVSD-C-24DC-UT-I

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2906831
无现货
起订量： 1
预计货期：  实际交期请联系客服

精细电涌保护，内置状态指示灯，用于一条带接地参考电位的信号线。可用于高达SIL 3的安全相关电路。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      测量和控制技术的电涌保护

    • 产品系列

      TERMITRAB complete

    • IEC 类别

      C3

    • 类型

      导轨安装模块，单片

    • 电涌保护故障报警

      带可视状态指示窗口

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 额定电压 UN

      24 V DC

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 可连接导向横截面 AWG

      24 ... 12

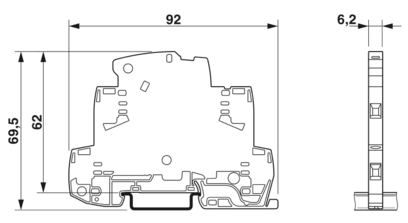

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      92 mm

    • 深度

      69.5 mm (7.5 mm（含DIN导轨）)

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V-0

    • 绝缘材料

      PBT

    • 外壳材料

      PBT

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

  • 保护电路
    • 动作方向

      Line-Earth Ground

    • 最大持续电压Uc

      30 V DC

    • 最大持续电压Uc

      21 V AC

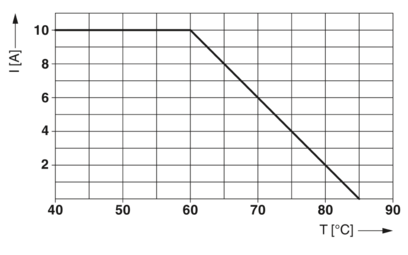

    • 额定电流

      10 A (60 °C)

    • UC时，有效工作电流IC

      ≤ 5 µA

    • 残流IPE

      ≤ 5 µA

    • 额定放电电流In（8/20）µs（线芯-地）

      150 A

    • 电压保护水平Up（线-地）

      ≤ 50 V (C3 - 25 A)

    • 电压保护水平Up（线-地）

      ≤ 50 V (C3 - 30 A)

    • 响应时间tA（线芯-地）

      ≤ 1 ns

    • 输入衰减 aE，非对称。

      典型值 0.3 dB (≤ 520 kHz/150 Ω)

    • 截止频率fg（3 dB），非对称。（PE）在150 Ω系统中

      典型值 1.7 MHz

    • 电容（线芯-地）

      1.5 nF

    • 每条路径的电阻

      ≤ 100 mΩ

    • 电涌保护故障报警

      带可视状态指示窗口

    • 冲击耐受力（线-地）

      C3 - 30 A

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (带端盖)

    • 环境温度（运行）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 4000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

  • 标准和规范
    • 标准/规格

      IEC 61643-21

    • 注意事项

      2000 + 勘误 2001 + A1:2008, 修改 + A2:2012

    • EN 61643-21

    • 标准/规格

      EN 61643-21

    • 注意事项

      2001 + A1:2009 + A2:2013

  • 安装
    • 安装类型

      DIN导轨： 35 mm
