首页/其他/其他/其他/PCB 插拔式连接器
  • PCB 插拔式连接器-TSPC 5/ 5-STCL-7,62
  • PCB 插拔式连接器-TSPC 5/ 5-STCL-7,62
  • PCB 插拔式连接器-TSPC 5/ 5-STCL-7,62
  • PCB 插拔式连接器-TSPC 5/ 5-STCL-7,62
  • PCB 插拔式连接器-TSPC 5/ 5-STCL-7,62

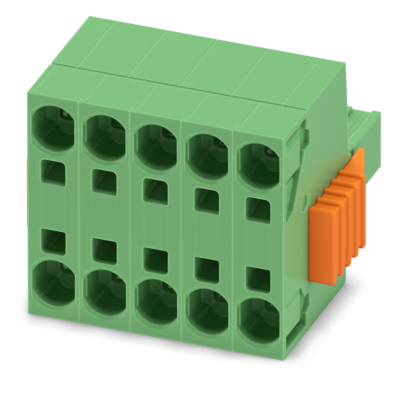

PCB 插拔式连接器

TSPC 5/ 5-STCL-7,62

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1765447
无现货
起订量： 10
预计货期：  实际交期请联系客服

印刷电路板TWIN插头， 额定横截面: 6 mm²， 颜色: 绿色， 额定电流: 32 A， 额定电压(III/2): 1000 V， 触点表面: Sn， 触点类型: 孔式插头， 电位数: 5， 行数: 1， 位数: 5， 连接量: 10， 产品系列: TSPC 5/..-STCL， 针距: 7.62 mm， 接线方式: 直插式弹簧连接， 导线／PCB连接方向: 0 °， 锁扣: - 不带锁扣， 插拔系统: COMBICON PC 5， 互锁: 锁紧装置， 安装方式: Click & Lock卡销， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      印刷电路板TWIN插头

    • 产品系列

      TSPC 5/..-STCL

    • 产品线

      COMBICON Connectors L

    • 类型

      标准

    • 位数

      5

    • 针距

      7.62 mm

    • 连接量

      10

    • 行数

      1

    • 电位数目

      5

    • 安装方式

      Click & Lock卡销

  • 电气特性

    • 特性

    • 额定电流IN

      32 A

    • 额定电压 UN

      1000 V

    • 额定电压(III/3)

      1000 V

    • 额定电涌电压(III/3)

      8 kV

    • 额定电压(III/2)

      1000 V

    • 额定电涌电压(III/2)

      8 kV

    • 额定电压 (II/2)

      1000 V

    • 额定电涌电压(II/2)

      6 kV

  • 连接数据

    • 连接技术

    • 类型

      标准

    • 连接器系统

      COMBICON PC 5

    • 额定横截面

      6 mm²

    • 触点类型

      孔式插头

    • 互锁

    • 锁定类型

      锁紧装置

    • 安装方式

      Click & Lock卡销

    • 导线连接

    • 连接方式

      直插式弹簧连接

    • 导线／PCB连接方向

      0 °

    • 刚性导线横截面

      0.2 mm² ... 10 mm²

    • 柔性导线横截面

      0.2 mm² ... 6 mm²

    • 可连接导向横截面 AWG

      24 ... 8

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 6 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 4 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.25 mm² ... 1.5 mm²

    • 塞规a x b／直径

      4.3 mm x 4.0 mm / 4.0 mm

    • 剥线长度

      15 mm

    • 不带绝缘颈环的套管的规格

    • 推荐的压接工具

      1212034 CRIMPFOX 6

    • 推荐的压接工具

      1213144 CRIMPFOX CENTRUS 6S

    • 推荐的压接工具

      1213146 CRIMPFOX CENTRUS 6H

    • 不带绝缘卡套的套管，符合DIN 46228‑1

      接线容量： 0.5 mm²; 长度: 10 mm ... 15 mm

    • 不带绝缘卡套的套管，符合DIN 46228‑1

      接线容量： 0.75 mm²; 长度: 10 mm ... 15 mm

    • 不带绝缘卡套的套管，符合DIN 46228‑1

      接线容量： 1 mm²; 长度: 10 mm ... 15 mm

    • 不带绝缘卡套的套管，符合DIN 46228‑1

      接线容量： 1.5 mm²; 长度: 12 mm ... 15 mm

    • 不带绝缘卡套的套管，符合DIN 46228‑1

      接线容量： 2.5 mm²; 长度: 12 mm ... 15 mm

    • 不带绝缘卡套的套管，符合DIN 46228‑1

      接线容量： 4 mm²; 长度: 12 mm ... 15 mm

    • 不带绝缘卡套的套管，符合DIN 46228‑1

      接线容量： 6 mm²; 长度: 12 mm ... 15 mm

    • 带绝缘颈环的套管的规格

    • 推荐的压接工具

      1212034 CRIMPFOX 6

    • 推荐的压接工具

      1213144 CRIMPFOX CENTRUS 6S

    • 推荐的压接工具

      1213146 CRIMPFOX CENTRUS 6H

    • 带绝缘卡套的套管，符合DIN 46228‑4

      接线容量： 0.5 mm²; 长度: 10 mm ... 15 mm

    • 带绝缘卡套的套管，符合DIN 46228‑4

      接线容量： 0.75 mm²; 长度: 12 mm ... 15 mm

    • 带绝缘卡套的套管，符合DIN 46228‑4

      接线容量： 1 mm²; 长度: 12 mm ... 15 mm

    • 带绝缘卡套的套管，符合DIN 46228‑4

      接线容量： 1.5 mm²; 长度: 12 mm ... 15 mm

    • 带绝缘卡套的套管，符合DIN 46228‑4

      接线容量： 2.5 mm²; 长度: 12 mm ... 15 mm

    • 带绝缘卡套的套管，符合DIN 46228‑4

      接线容量： 4 mm²; 长度: 12 mm ... 15 mm

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      热浸镀锡

    • 接线点金属表面（顶层）

      锡 (4 - 8 µm Sn)

    • 触点区域金属表面（顶层）

      锡 (4 - 8 µm Sn)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      绿色 (6021)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

    • 机械数据 – 致动元件

    • 颜色 (执行机构)

      橙色 (2003)

  • 尺寸
    • 针距

      7.62 mm

    • 宽度 [w]

      46.1 mm

    • 高度[h]

      35.05 mm

    • 长度[l]

      41.45 mm

  • 说明
    • 操作注意事项

      依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 电气测试

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      1000 V

    • 额定电涌电压 (III/3)

      8 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      8 mm

    • 最小爬电距离(III/3)

      12.5 mm

    • 额定绝缘电压 (III/2)

      1000 V

    • 额定电涌电压(III/2)

      8 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      8 mm

    • 最小爬电距离(II/2)

      8 mm

    • 额定绝缘电压 (II/2)

      1000 V

    • 额定过电压 (II/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

  • 包装规格
    • 包装类型

      纸箱包装
