电源

TRIO3-PS/1AC/24DC/10/CO

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1523019
无现货
起订量： 1
预计货期：  实际交期请联系客服

初级开关电源， TRIO POWER， 直插式连接， DIN导轨安装， 保护涂层， 输入: 1相， 输出: 24 V DC / 10 A， 可调范围 24 V DC ... 28 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 电源系统配置

      星形网络 (TN，TT，IT (PE))

    • 额定输入电压范围

      100 V AC ... 240 V AC

    • 输入电压范围

      100 V AC ... 240 V AC -15 % ... +10 %

    • 输入电压范围

      115 V AC ... 240 V AC ±10 % (UL)

    • 衰减

      < 100 V AC (1 %/V)

    • 衰减

      2.5 %/K，> 60 °C

    • 最大介电强度

      300 V AC 15 s

    • 国家电网典型电压

      120 V AC

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC

    • 冲击电流

      < 17 A (25 °C)

    • 冲击电流积分 (I2t)

      < 0.5 A2s

    • 频率范围 (fN)

      50 Hz ... 60 Hz ±10 %

    • 电网缓冲时间

      典型值 27 ms (120 V AC)

    • 电网缓冲时间

      典型值 28 ms (230 V AC)

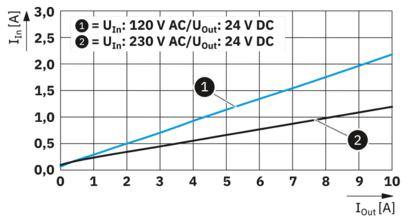

    • 电耗量

      2.6 A (100 V AC)

    • 电耗量

      2.2 A (120 V AC)

    • 电耗量

      1.2 A (230 V AC)

    • 电耗量

      1.1 A (240 V AC)

    • 保护电路

      瞬态保护; 压敏电阻

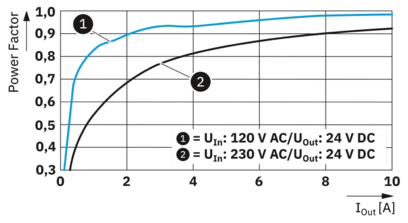

    • 功率因数（cos phi）

      0.95 (230 V AC)

    • 设备电源保险丝

      6.3 A 内置（设备保护）

    • 推荐使用的输入保护断路器

      6 A ... 16 A (特性B、C、D、K或类似)

    • PE放电电流

      < 3.5 mA

    • 直流电运行

    • 输入电压范围

      100 V DC ... 240 V DC ±10 %

    • 输入电压范围

      160 V DC ... 240 V DC ±10 % (UL)

    • 衰减

      < 140 V DC (1 %/V)

    • 电耗量

      2.7 A (100 V DC)

    • 电耗量

      1.1 A (240 V DC)

  • 输出数据

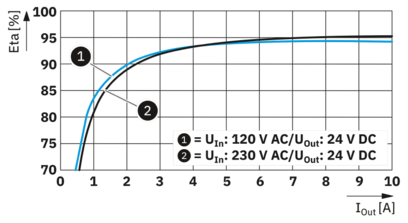

    • 效率

      典型值 94.5 % (120 V AC)

    • 效率

      典型值 95.5 % (230 V AC)

    • 额定输出电压

      24 V DC

    • 输出电压（USet）的设置范围

      24 V DC ... 28 V DC (> 24 V DC，稳定容量限制)

    • 额定输出电流（IN）

      10 A

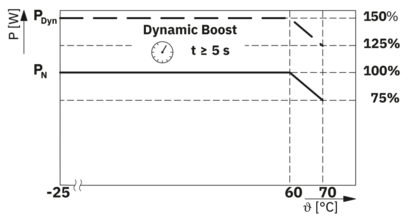

    • Dynamic Boost (IDyn.Boost)

      最大 15 A (5 s)

    • 防短路保护

      是

    • 防空转

      是

    • 衰减

      60 °C ... 70 °C

    • 振幅因数

      典型值 1.75 (120 V AC)

    • 振幅因数

      典型值 1.7 (230 V AC)

    • 输出功率（PN）

      240 W

    • 输出功率（P动态 裕度）

      最大 360 W (5 s)

    • 并连

      是，用于提高效率和冗余

    • 串连

      是的，用于较高的输出电压（遵照SELV限值）

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 35 V DC

    • 残波

      典型值 50 mVSS (额定值)

    • 控制偏差

      < 1 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 3 % (负载的变化，动态10 % ... 90 %)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 上升时间

      ≤ 1 s (UOut = 10 % ... 90 %)

    • 最小空载功耗

      < 1.2 W (120 V AC)

    • 最大空载功耗

      < 1.3 W (230 V AC)

    • 最小额定负载功耗

      < 14.5 W (120 V AC)

    • 最大额定负载功率损耗

      < 12 W (230 V AC)

    • 内置保险丝保护

      否

  • 连接数据

    • 输入

    • 位置

      1.x

    • 连接技术

    • 位置标识

      1.1 (L/+)， 1.2 (N/-)， 1.3 ()

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 4 mm²

    • 刚性

      1.5 mm² (推荐)

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性

      1.5 mm² (推荐)

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带没有塑料套管的冷压头

      1.5 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      1.5 mm² (推荐)

    • AWG

      24 ... 12 (Cu)

    • AWG

      16 (推荐)

    • 剥线长度

      10 mm (刚性/柔性/冷压头)

    • 输出

    • 位置

      2.x

    • 连接技术

    • 位置标识

      2.1， 2.2 (+)， 2.3， 2.4， 2.5 (-)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 4 mm²

    • 刚性

      1.5 mm² (推荐)

    • 柔性

      0.2 mm² ... 2.5 mm²

    • 柔性

      1.5 mm² (推荐)

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 2.5 mm² (Cu)

    • 柔性带没有塑料套管的冷压头

      1.5 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性带配有塑料套管的冷压头

      1.5 mm² (推荐)

    • AWG

      24 ... 12 (Cu)

    • AWG

      16 (推荐)

    • 剥线长度

      10 mm (刚性/柔性/冷压头)

    • 信号

    • 位置

      3.x

    • 连接技术

    • 位置标识

      3.1 (13)， 3.2 (14)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 1.5 mm²

    • 刚性

      0.5 mm² (推荐)

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性

      0.5 mm² (推荐)

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 1.5 mm² (Cu)

    • 柔性带没有塑料套管的冷压头

      0.5 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 0.75 mm²

    • 柔性带配有塑料套管的冷压头

      0.5 mm² (推荐)

    • AWG

      24 ... 16 (Cu)

    • AWG

      20 (推荐)

    • 剥线长度

      10 mm (刚性/柔性/冷压头)

  • 信号处理

    • LED信号

    • 信号类型

      LED DC OK - 信号状态运行 (UN = 24 V DC，IOut = IN)

    • 功能

      可视化运行状态显示

    • 颜色

      红色、黄色、绿色（彩色LED）

    • LED熄灭

      无交流输入电源电压 (熄灭)

    • LED呈（绿色），DC OK

      UOut > 21 V DC和IOut < 0.9 x IN (亮起（绿灯），DC OK)

    • LED呈（黄色），输出电流> 90 %

      UOut > 21 V DC 和IOut > 0.9 x IN (亮起（黄灯），IOut > 90%)

    • LED呈（红色），短路电流

      UOut < 21 V DC 和 IOut > 0.9 x IN (亮起（红灯），ISHORT)

    • LED呈（红色闪烁），过电压保护

      UOUT > OVP (Over voltage protection) (亮起（红灯闪烁）)

    • 信号输出 DC OK

    • 位置

      3.x

    • 信号类型

      DC OK开关触点 - 信号状态运行（UN = 24 V DC，IOut = IN）

    • 位置标识

      3.1 (13)， 3.2 (14)

    • 功能

      运行状态转发

    • 开关触点（浮地）

      OptoMOS

    • 开关电压

      最大 30 V DC (SELV)

    • 电流承载能力

      最大 100 mA

    • 状态条件 (触点闭合)

      UOut > 21 V DC和IOut < 0.9 x IN (触点闭合)

    • 状态条件 (触点打开)

      UOut < 21 V DC或IOut > 0.9 x IN （平均超过60 s） (触点打开)

  • 电气特性
    • 相数

      1

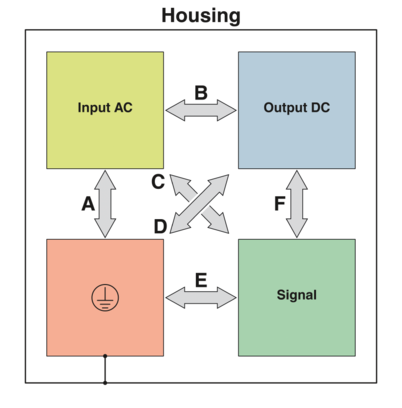

    • 绝缘电压输入／输出

      3 kV AC (类型测试)

    • 绝缘电压输入／输出

      3.1 kV DC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      TRIO POWER

    • MTBF (IEC 61709, SN 29500)

      > 2300000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1300000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 610000 h (60 °C)

    • 环保指令

      RoHS指令2011/65/EU

    • 环保指令

      WEEE

    • 环保指令

      Reach

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

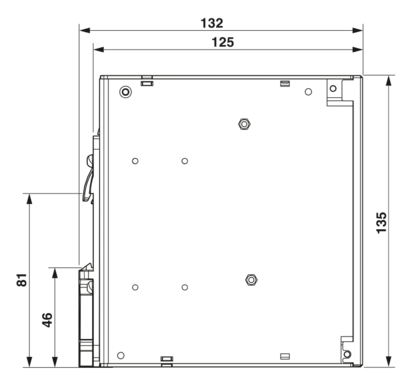

  • 尺寸

    • 产品尺寸

    • 宽度

      40 mm

    • 高度

      135 mm

    • 深度

      132 mm

    • 深度

      125 mm (设备深度（DIN导轨安装式）)

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

    • 带保护涂层

      是

  • 材料规格
    • 阻燃等级，符合UL 94

      V0 (壳体、接线端子)

    • 盖罩型号

      聚碳酸酯

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 5000 m

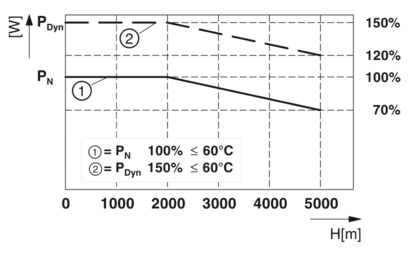

    • 最大高度 (输出功率衰减)

      > 2000 m (衰减：10%/1000 m)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击力（运行）

      每个空间方向上30g，18 ms (IEC 60068-2-27)

    • 振动（操作）

      10 Hz ... 50 Hz，振幅 ±0.2 mm (IEC 60068-2-6)

    • 振动（操作）

      50 Hz ... 150 Hz，2.3g，90 分钟

    • 温度代码

      T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      III (≤ 2000 m)

    • EN 61010-1

      II (≤ 5000 m)

    • 过电压类别

    • EN 61010-2-201

      III (≤ 2000 m)

    • EN 61010-2-201

      II (≤ 5000 m)

    • 高达1100 V的电源装置的安全（绝缘距离）

    • 标准标识

      高达1100 V的电源装置的安全（绝缘距离）

    • 标准/规格

      DIN EN 61558-2-16

    • 电气安全

    • 标准标识

      电气安全

    • 标准/规格

      IEC 61010-2-201 (SELV)

    • 测量、控制和实验室设备的安全性

    • 标准标识

      测量、控制和实验室使用的设备的安全

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

    • 安全隔离

    • 标准标识

      安全隔离

    • 标准/规格

      IEC 61558-2-16

    • 标准/规格

      IEC 61010-2-201

    • 谐波电流限制标准

    • 标准标识

      谐波电流限制标准

    • 标准/规格

      EN 61000-3-2

    • 电源变化/欠压

    • 标准标识

      电源变化/欠压

    • 标准/规格

      SEMI F47

    • 标准/规格

      EN 61000-4-11

  • 认证

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • ANSI/UL 121201

    • 标识

      PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS

    • 标识

      (EN)  This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only.
      (FR)  Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, division 2, groupes A, B, C et D ou en atmosphères non explosibles.

    • 标识

      (EN)  WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous.
      (FR)  AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse.

    • 标识

      (EN)  If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.
      (FR)  Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée.

    • 标识

      (EN)  This equipement must be installed in a suitable, tool secured/key locked enclosure.
      (FR)  Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 辐射干扰

      噪音干扰符合EN 61000-6-3（住宅和商业）以及EN 61000-6-4（工业）标准的要求

    • 抗干扰

      抗干扰性符合EN 61000-6-1（住宅）、EN 61000-6-2（工业）

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • DNV GL传导噪声排放

    • DNV

      级 A

    • 附加信息

      区域 电源分配

    • DNV GL噪声辐射

    • DNV

      级 B

    • 附加信息

      船桥和甲板区域

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 标准/规程

      EN 61000-3-2（A类）

    • 频率范围

      0 kHz ... 2 kHz

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 标准/规程

      EN 61000-3-3

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      非对称 2 kV (强度测试 3)

    • 输出

      非对称 2 kV (强度测试 3)

    • 信号

      非对称 1 kV (强度测试 3)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      对称 2 kV (强度测试4)

    • 输入

      非对称 4 kV (强度测试4)

    • 输出

      对称 1 kV (强度测试 3)

    • 输出

      非对称 2 kV (强度测试 3)

    • 信号

      非对称 1 kV (强度测试2)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      230 V AC

    • 频率

      50 Hz

    • 压降

      70 %

    • 时间段数量

      25 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      40 %

    • 时间段数量

      10 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 压降

      0 %

    • 时间段数量

      1 周期

    • 附加信息

      等级3

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。
