电源

TRIO-PS-2G/230AC-400DC/48DC/5

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1157806
无现货
起订量： 1
预计货期：  实际交期请联系客服

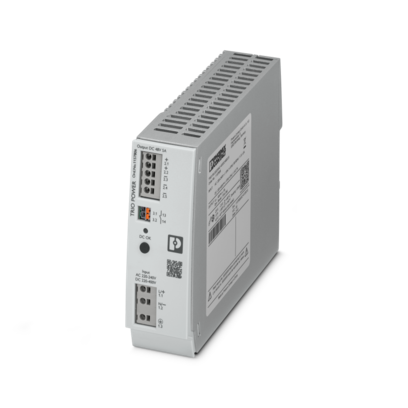

DIN导轨安装型TRIO电源，初级开关模式，输入：230 V AC/400 V DC，输出：48 V DC/5 A，动态功率裕度，采用免工具快速连接技术，适用于带冷压头的刚性及柔性导线

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 电源系统配置

      星形网络 (TN，TT，IT (PE))

    • 额定输入电压范围

      220 V AC ... 240 V AC

    • 输入电压范围

      220 V AC ... 240 V AC -15 % ... +10 %

    • 接通电压

      典型值 70 V AC

    • 关闭电压

      典型值 50 V AC

    • 最大介电强度

      ≤ 300 V AC 15 s

    • 国家电网典型电压

      230 V AC

    • 电源电压的电压类型

      AC

    • 冲击电流积分 (I2t)

      < 0.3 A2s

    • 电涌电流限值

      < 13.5 A (1 ms后)

    • AC频率范围

      50 Hz ... 60 Hz ±10 %

    • 电网缓冲时间

      > 20 ms (190 V AC)

    • 电网缓冲时间

      > 20 ms (230 V AC)

    • 电耗量

      1.3 A (230 V AC)

    • 额定功耗

      285.7 VA

    • 保护电路

      瞬态电涌保护; 压敏电阻

    • 功率因数（cos phi）

      0.91

    • 输入熔断器

      3.15 A (内置（设备保护）)

    • 推荐使用的输入保护断路器

      4 A ... 16 A (特征B、C、Z)

    • PE放电电流

      < 3.5 mA

    • PE放电电流

      < 1.7 mA (264 V AC，60 Hz)

    • 功率因素

      > 0.9 (230 V AC)

    • 直流电运行

    • 额定输入电压范围

      220 V DC ... 400 V DC

    • 输入电压范围

      220 V DC ... 400 V DC -15 % ... +5 %

    • 衰减

      < 99 V DC (2 %/V)

    • 接通电压

      典型值 95 V DC

    • 关闭电压

      典型值 50 V DC

    • 最大介电强度

      ≤ 420 V DC

    • 电源电压的电压类型

      DC

    • 电网缓冲时间

      > 20 ms (185 V DC)

    • 电网缓冲时间

      > 25 ms (400 V DC)

    • 电耗量

      1.3 A (220 V DC)

    • 电耗量

      0.7 A (400 V DC)

  • 输出数据
    • 效率

      典型值 92.5 % (230 V AC)

    • 效率

      典型值 94 % (400 V DC)

    • 输出特性

      U/I with dynamic load reserve

    • 额定输出电压

      48.5 V DC ±1 %

    • 额定输出电流（IN）

      5 A

    • Dynamic Boost (IDyn.Boost)

      7.5 A (5 s)

    • 衰减

      > 60 °C ... 70 °C (2.5 %/K)

    • 功率因素

      > 0.9 (120 V AC)

    • 功率因素

      > 0.9 (230 V AC)

    • 反馈电压电阻

      ≤ 60 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 58 V DC

    • 控制偏差

      < 1.5 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 4 % (动态负载变化10 % ... 90 %，10 Hz)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 残波

      < 20 mVSS (额定值)

    • 防短路保护

      是

    • 防空转

      是

    • 输出功率

      240 W

    • 输出功率

      360 W (5 s)

    • 峰值切换电压额定负载

      < 15 mVSS

    • 最大空载功耗

      典型值 4 W (230 V AC)

    • 最大空载功耗

      典型值 4 W (400 V DC)

    • 最大额定负载功率损耗

      典型值 20 W (230 V AC)

    • 最大额定负载功率损耗

      典型值 15 W (400 V DC)

    • 短路电流

      < 7 A DC (永久)

    • 上升时间

      20 ms (UOUT (10 % ... 90 %))

    • 并连

      是，用于冗余和增加容量

    • 信号: DC OK

    • 连续负载电流

      100 mA

    • 信号 继电器13/14

    • 缺省(值)

      闭合

    • 数字量

      30 V AC 30 V DC 100 mA

  • 连接数据

    • 输入

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      4 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.25 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      1.5 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.25 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      12

    • 输出

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      4 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.25 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      1.5 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.25 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      12

    • 信号

    • 连接方式

      直插式连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      0.75 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      1.5 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      0.75 mm²

    • 单导线/柔性接线点，不带塑料套管的冷压头，最小

      0.2 mm²

    • 单导线/柔性接线点，带塑料套管的冷压头，最大

      1 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      18

  • 信号处理
    • 信号类型

      遥信报警触点

    • 信号输出: LED状态显示

    • 信号分配

      DC OK

    • 状态显示

      LED

    • 颜色

      绿色

    • DC OK

      UOUT > 0.7 x UN (UN = 48 V DC)

    • UOUT > 0.7 x UN (UN = 48 V DC)

  • 电气特性
    • 相数

      1

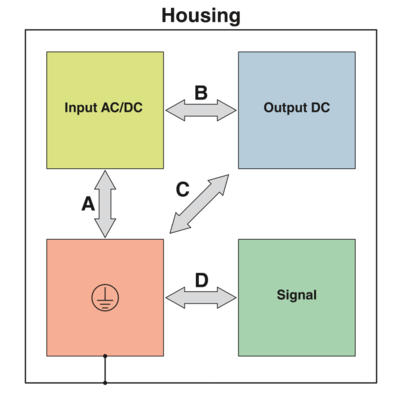

    • 绝缘电压输入／输出

      3.5 kV AC (类型测试)

    • 绝缘电压输入／输出

      1.5 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      TRIO POWER

    • MTBF (IEC 61709, SN 29500)

      > 2220000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1280000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 560000 h (60 °C)

    • MTBF (IEC 61709, SN 29500)

      > 2220000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 1280000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 560000 h (60 °C)

    • 绝缘特性

    • 保护等级

      I (在关闭的控制柜中)

    • 污染等级

      2

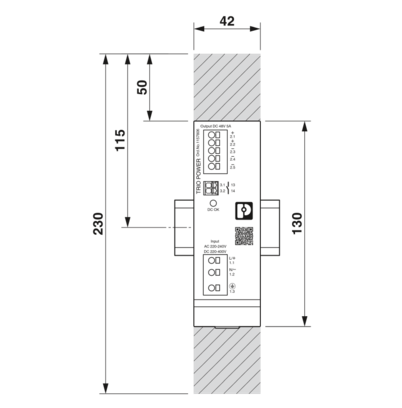

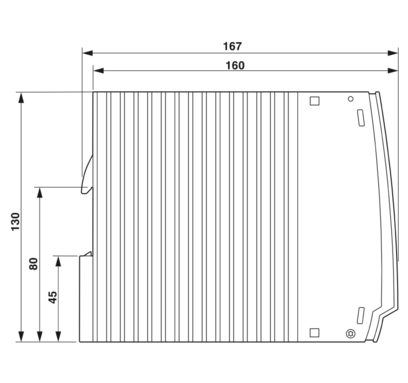

  • 尺寸
    • 宽度

      42 mm

    • 高度

      130 mm

    • 深度

      160 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

    • 带保护涂层

      否

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 外壳类型

      铝 (AlMg3)

    • 盖罩型号

      聚碳酸酯

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (>60°C衰减：1.6%/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 2000 m

    • 气候等级

      3K3 (EN 60721)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击

      20 m/s² (2g), 11 ms, ± 100 Schocks (DIN EN 50125-3, DIN EN 60068-2-27)

    • 振动（操作）

      5 Hz ... 2 kHz, 2.3 m/s² (0.23g) (RMS) 5 h (DIN EN 50125-3, DIN EN 60068-2-64)

  • 标准和规范
    • 轨道应用

      EN 50121-3-2

    • 轨道应用

      EN 50121-4

    • 轨道应用

      EN 50124-1

    • 轨道应用

      EN 50125-3

    • 轨道应用

      IEC 62236-3-2

    • 轨道应用

      IEC 62236-4

    • 轨道应用

      IEC 62236-5

    • 标准——主协波电流限值

      EN 61000-3-2

    • 标准——电气安全

      EN 61010-1

    • 标准——电气安全

      VDE 0805 (SELV)

    • 标准——安全超低电压

      IEC 61010-1 (SELV)

    • 标准——安全超低电压

      IEC 61010-2-201 (PELV)

    • 标准——安全绝缘

      IEC 61010-2-201

    • 标准——安全绝缘

      IEC 61558-2-16

    • 标准 - 高达1100 V的电源装置的安全性（绝缘距离）

      DIN EN 61558-2-16

    • 过电压类别

    • EN 61010-1

      II (≤ 2000 m)

  • 认证
    • UL认证

      UL 61010-1

    • UL认证

      UL 61010-2-201

    • 一致性/认证

    • SIL符合IEC 61508标准

      0

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 辐射干扰

      噪音干扰符合EN 61000-6-3（住宅和商业）以及EN 61000-6-4（工业）标准的要求

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规范

      EN 55011 (EN 55022)

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • 谐波电流

    • 标准/规程

      EN 61000-3-2

    • 频率范围

      级 A

    • 闪光器

    • 标准/规程

      EN 61000-3-3

    • 频率范围

      0 kHz ... 2 kHz

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试4)

    • 空气放电

      8 kV (强度测试4)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 2 GHz

    • 测试场强

      10 V/m (强度测试X)

    • 频率范围

      2 GHz ... 2.7 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      2 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试4 - 对称)

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 压降

    • 标准/规程

      EN 61000-4-11

    • 电压

      230 V AC

    • 频率

      50 Hz

    • 压降

      70 %

    • 时间段数量

      25 周期

    • 附加信息

      强度测试2

    • 备注

      标准 A

    • 压降

      40 %

    • 时间段数量

      10 周期

    • 附加信息

      强度测试2

    • 备注

      标准 A

    • 压降

      0 %

    • 时间段数量

      1 周期

    • 附加信息

      强度测试2

    • 备注

      标准 A

    • 辐射干扰

    • 标准/规程

      EN 61000-6-3

    • 无线电干扰电压符合EN 55011标准

      EN 55011（EN 55022）B 类，应用领域： 工业和民用

    • 无线电干扰符合EN 55011标准

      EN 55011（EN 55022） B类，应用领域： 工业和民用

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。
