首页/连接/接线端子/直通式接线端子、多导线接线端子和多层接线端子/直通式接线端子
  • 直通式接线端子-ST 2,5-TWIN RD
  • 直通式接线端子-ST 2,5-TWIN RD
  • 直通式接线端子-ST 2,5-TWIN RD
  • 直通式接线端子-ST 2,5-TWIN RD

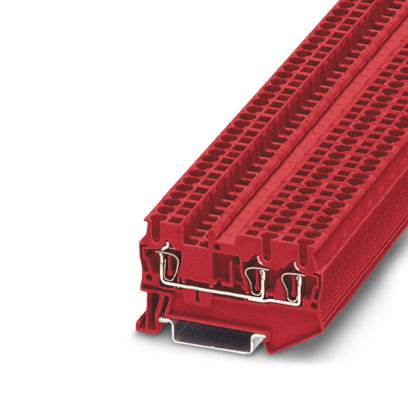

直通式接线端子

ST 2,5-TWIN RD

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3031995
无现货
起订量： 50
预计货期：  实际交期请联系客服

直通式接线端子， 标称工作电压: 800 V， 额定电流: 24 A， 连接量: 3， 接线方式: 回拉式弹簧连接， 额定接线容量: 2.5 mm²， 横截面: 0.08 mm² - 4 mm²， 安装方式: NS 35/7,5， NS 35/15， 颜色: 红色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      多导线端子

    • 产品系列

      ST

    • 连接量

      3

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      8 kV

    • 额定条件下的最大功耗

      0.77 W

  • 连接数据
    • 每层的连接数量

      3

    • 额定横截面

      2.5 mm²

    • 剥线长度

      8 mm ... 10 mm

    • 塞规

      A3

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.08 mm² ... 4 mm²

    • 横截面 AWG

      28 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.08 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      28 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 2.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm²

    • 标称电流

      24 A (当连接截面积为4 mm²的导线时)

    • 最大负载电流

      28 A (当所连接导线截面积为4 mm²时，所有已连接的导线的总电流不能超过最大负载电流。)

    • 额定电压

      800 V

    • 额定横截面

      2.5 mm²

  • Ex数据

    • 额定参数 (ATEX/IECEx)

    • 标识

       II 2 GD  Ex eb IIC Gb

    • 工作温度范围

      -60 °C ... 85 °C

    • Ex认证附件

      3030488 D-ST 2,5-TWIN

    • Ex认证附件

      3030789 ATP-ST-TWIN

    • Ex认证附件

      3036602 DS-ST 2,5

    • Ex认证附件

      1204517 SZF 1-0,6X3,5

    • Ex认证附件

      3022276 CLIPFIX 35-5

    • Ex认证附件

      3022218 CLIPFIX 35

    • 桥接列表

      插拔式桥接件 / FBS 2-5 / 3030161

    • 桥接列表

      插拔式桥接件 / FBS 3-5 / 3030174

    • 桥接列表

      插拔式桥接件 / FBS 4-5 / 3030187

    • 桥接列表

      插拔式桥接件 / FBS 5-5 / 3030190

    • 桥接列表

      插拔式桥接件 / FBS 10-5 / 3030213

    • 桥接列表

      插拔式桥接件 / FBS 20-5 / 3030226

    • 桥接数据

      22.5 A (2.5 mm²)

    • 防爆温度上升

      40 K (23.4 A / 2.5 mm²)

    • 标称工作电压

      550 V

    • 用于使用桥接件进行桥接

      550 V

    • - 不相邻的接线端子之间桥接

      352 V

    • —— 通过PE接线端子对不相邻的接线端子进行桥接

      352 V

    • - 切割至所需长度的桥接，带盖板

      220 V

    • - 切割至所需长度的桥接，带分隔板

      275 V

    • 额定绝缘电压

      500 V

    • 输出

      (永久)

    • Ex等级 常规

    • 额定电流

      21 A

    • 最大负载电流

      24.5 A

    • 接触电阻

      1.08 mΩ

    • Ex 连接数据 概述

    • 额定横截面

      2.5 mm²

    • 额定接线容量AWG

      14

    • 刚性接线容量

      0.08 mm² ... 4 mm²

    • 接线容量AWG

      28 ... 12

    • 柔性接线容量

      0.08 mm² ... 2.5 mm²

    • 接线容量AWG

      28 ... 14

  • 尺寸
    • 宽度

      5.2 mm

    • 端板宽度

      2.2 mm

    • 高度

      60.5 mm

    • NS 35/7,5深度

      36.5 mm

    • NS 35/15深度

      44 mm

  • 材料规格
    • 颜色

      红色 (RAL 3001)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      125 °C

  • 电气测试

    • 电涌电压测试

    • 测试电压设定值

      9.8 kV

    • 结果

      已通过测试

    • 温升测试

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 结果

      已通过测试

    • 结果

      已通过测试

    • 短时耐受电流 2.5 mm²

      0.3 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      2 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • DIN导轨/固定支点

      NS 32/NS 35

    • 测试力设定值

      1 N

    • 结果

      已通过测试

    • 导线损坏和松动测试

    • 旋转速度

      10 (+/- 2) rpm

    • rpm

      135

    • 导线横截面／重量

      0.14 mm² / 0.2 kg

    • 导线横截面／重量

      2.5 mm² / 0.7 kg

    • 导线横截面／重量

      4 mm² / 0.9 kg

    • 结果

      已通过测试

  • 环境和真实条件

    • 老化

    • 温度循环

      192

    • 结果

      已通过测试

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 脉冲波形

      半弦

    • 加速度

      5g

    • 电击时间

      30 ms

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
