首页/连接/固定式连接器和插拔式连接器/固定式连接器/PCB端子
  • PCB端子-SPT 2,5/12-V-5,0-EX
  • PCB端子-SPT 2,5/12-V-5,0-EX

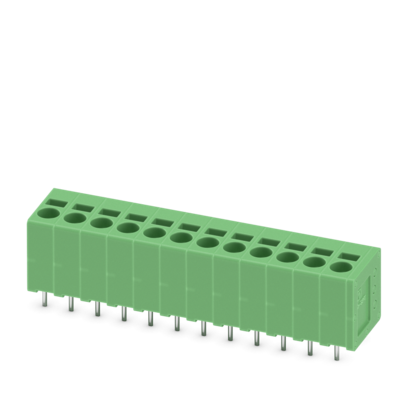

PCB端子

SPT 2,5/12-V-5,0-EX

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1732593
无现货
起订量： 50
预计货期：  实际交期请联系客服

印制电路板终端， 额定电流: 22 A， 额定横截面: 2.5 mm²， 电位数: 12， 行数: 1， 每行位数: 12， 产品系列: SPT 2,5/..-V-EX， 针距: 5 mm， 接线方式: 直插式弹簧连接， 安装: 波峰焊， 导线／PCB连接方向: 90 °， 颜色: 绿色， 针脚排列: 直线排列， 焊针[P]: 2.5 mm， 每个电势的焊针数量: 2， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      印制电路板终端

    • 产品系列

      SPT 2,5/..-V-EX

    • 产品线

      COMBICON Terminals M

    • 位数

      12

    • 针距

      5 mm

    • 连接量

      12

    • 行数

      1

    • 电位数目

      12

    • 针脚排列

      直线排列

    • 每个电位的焊针

      2

  • 电气特性

    • 特性

    • 额定电流IN

      22 A

    • 额定电压 UN

      176 V

    • 额定电流/接线容量

      22 A/2.5 mm²

  • Ex数据

    • Ex认证

    • 标识

      0344 II 2GD / Ex eb IIC Gb

    • EU测试报告

      KEMA 07ATEX0193 U

    • IECEx认证

      IECEx KEM 07.0057 U

  • 连接数据

    • 连接技术

    • 额定横截面

      2.5 mm²

    • 导线连接

    • 连接方式

      直插式弹簧连接

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm² (剥线长度8 mm)

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm² (剥线长度8 mm)

    • 剥线长度

      10 mm

  • 安装
    • 安装类型

      波峰焊

    • 针脚排列

      直线排列

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      热浸镀锡

    • 接线点金属表面（顶层）

      锡 (4 - 8 µm Sn)

    • 焊接区域金属表面（顶层）

      锡 (4 - 8 µm Sn)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      绿色 (6021)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 尺寸
    • 针距

      5 mm

    • 宽度 [w]

      61.4 mm

    • 高度[h]

      16.9 mm

    • 长度[l]

      13.5 mm

    • 高度

      14.4 mm

    • 焊针长度[P]

      2.5 mm

    • 引脚尺寸

      0.8 x 0.8 mm

    • PCB设计

    • 引脚间距

      8.2 mm

    • 孔径

      1.2 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -50 °C ... 110 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
