首页/其他/其他/其他/网络电缆
  • 网络电缆-SPE-T1-M8MSM/2,0-99B/M8MSM
  • 网络电缆-SPE-T1-M8MSM/2,0-99B/M8MSM
  • 网络电缆-SPE-T1-M8MSM/2,0-99B/M8MSM

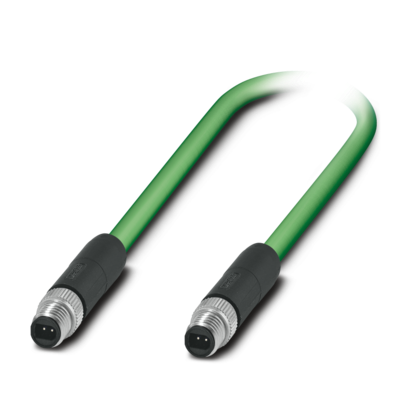

网络电缆

SPE-T1-M8MSM/2,0-99B/M8MSM

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1217316
无现货
起订量： 1
预计货期：  实际交期请联系客服

网络电缆，Single Pair Ethernet CAT B (1 Gbps)，2-位置，PUR 无卤素，绿色，屏蔽 (Advanced Shielding Technology)，插头 直头 M8-SPE / IP67，与 插头 直头 M8-SPE / IP67，电缆长度: 2 m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      预安装数据电缆

    • 应用

      标准

    • 传感器类型

      Single Pair Ethernet

    • 位数

      2

    • 出线口编号

      1

    • 屏蔽

      有

    • 绝缘特性

    • 过电压类别

      I

  • 接口
    • 总线系统

      Ethernet

    • 信号类型/分类

      Single Pair Ethernet CAT B (ISO/IEC 63171)， 1 Gbps

  • 信号处理
    • 状态显示

      无

    • 状态显示

      否

  • 电气特性
    • 额定电压 UN

      72 V DC

    • 传输介质

      铜缆

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

  • 连接数据

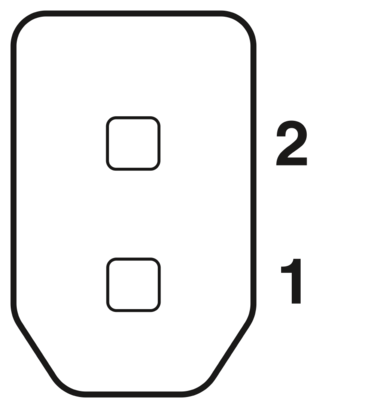

    • 针位分配

    • 触点 | 颜色（信号指示）| 触点（可选）

      1 | WH (RX/TX+) | 1

    • 触点 | 颜色（信号指示）| 触点（可选）

      2 | BU (RX/TX-) | 2

  • 连接器

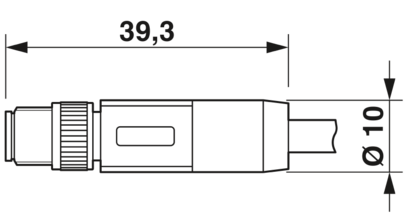

    • 连接1

    • 型号

      M8 插头， 直头， 2-位置， 屏蔽 (Advanced Shielding Technology)， 防插错编码: SPE

    • 位数

      2

    • 屏蔽

      有

    • 屏蔽

      Advanced Shielding Technology

    • 信号类型/分类

      Single Pair Ethernet CAT B (IEC 63171)

    • 插／拔周期

      ≥ 100

    • 绝缘电阻

      ≥ 100 MΩ

    • 过电压等级

      II

    • 污染等级

      3

    • 紧固扭矩

      0.2 Nm

    • 标识材料 触点

      Cu

    • 标识材料 插针表面

      Ni/Au

    • 标识材料 插芯

      PP

    • 标识材料 螺钉连接

      压铸锌，镀镍

    • 标识材料 抓握部分

      TPU，阻燃性高，具自熄灭性质

    • 标识材料 密封件

      FKM

    • 阻燃等级，符合UL 94

      V0

    • 保护等级

      IP65

    • 保护等级

      IP67

    • 环境温度（运行）

      -25 °C ... 85 °C

    • 标准标识

      M8针式插头连接器

    • 标准/规程

      IEC 63171-5

    • 连接2

    • 型号

      M8 插头， 直头， 2-位置， 屏蔽 (Advanced Shielding Technology)， 防插错编码: SPE

    • 位数

      2

    • 屏蔽

      有

    • 屏蔽

      Advanced Shielding Technology

    • 信号类型/分类

      Single Pair Ethernet CAT B (IEC 63171)

    • 插／拔周期

      ≥ 100

    • 绝缘电阻

      ≥ 100 MΩ

    • 过电压等级

      II

    • 污染等级

      3

    • 紧固扭矩

      0.2 Nm

    • 标识材料 触点

      Cu

    • 标识材料 插针表面

      Ni/Au

    • 标识材料 插芯

      PP

    • 标识材料 螺钉连接

      压铸锌，镀镍

    • 标识材料 抓握部分

      TPU，阻燃性高，具自熄灭性质

    • 标识材料 密封件

      FKM

    • 阻燃等级，符合UL 94

      V0

    • 保护等级

      IP65

    • 保护等级

      IP67

    • 环境温度（运行）

      -25 °C ... 85 °C

    • 标准标识

      M8针式插头连接器

    • 标准/规程

      IEC 63171-5

  • 电缆/电线
    • 电缆长度

      2 m

    • 单对以太网PUR柔性，绿色 [99B]

    • UL AWM

      20233 (80°C/300 V)

    • 位数

      2

    • 屏蔽

      有

    • 光缆类型

      单对以太网PUR柔性，绿色 [99B]

    • 导线结构

      1 x 2 x AWG 22/7，S/FTP

    • AWG，信号线

      22

    • 导线横截面

      2x 0.34 mm²

    • 线径，包括绝缘层

      1.6 mm

    • 电缆外径

      5.50 mm ±0.1 mm

    • 外护套，材料

      PUR

    • 外护套，颜色

      绿色

    • 导线材料

      铜质绞合线

    • 导线绝缘材料

      发泡聚乙烯

    • 单线，颜色

      白色、蓝色

    • 双绞线

      2根线为一对

    • 总绞线

      1对带填充材料，水平绞合

    • 光缆屏蔽盖板

      90 %

    • 绝缘电阻

      ≥ 5 GΩ*km

    • 回路电阻

      ≤ 120.00 Ω/km

    • 波阻抗

      100 Ω ±5 Ω (100 MHz)

    • 额定电压，电缆

      ≤ 100 V

    • 线芯测试电压／线芯

      2000 V (50 Hz，1 min)

    • 线芯测试电压／屏蔽

      2000.00 V (50 Hz，1 min)

    • 最小弯曲半径，固定安装

      4 x D

    • 最小弯曲半径，活动安装

      8 x D

    • 最小弯曲半径，固定式安装

      22 mm

    • 最小弯曲半径，移动式安装

      44 mm

    • 无卤素

      符合IEC 60754-1

    • 阻燃

      符合IEC 60332-1-2

    • 阻燃

      UL 1581第 1061节（阻燃电缆）

    • 阻燃

      符合CSA FT1

    • 阻油性

      符合DIN EN 60811-404标准

    • 环境温度（运行）

      -40 °C ... 80 °C (电缆，固定式安装)

    • 环境温度（运行）

      -25 °C ... 80 °C (电缆，活动式安装)

    • 环境温度（运行）

      -25 °C ... 80 °C (安装电缆)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65

    • 保护等级

      IP67

  • 标准和规范

    • M8

    • 标准标识

      M8针式插头连接器

    • 标准/规格

      IEC 63171-5

    • 注意事项

      T1-SPE
