首页/其他/其他/其他/插拔件
  • 插拔件-SP-H 2,5/10
  • 插拔件-SP-H 2,5/10
  • 插拔件-SP-H 2,5/10
  • 插拔件-SP-H 2,5/10
  • 插拔件-SP-H 2,5/10

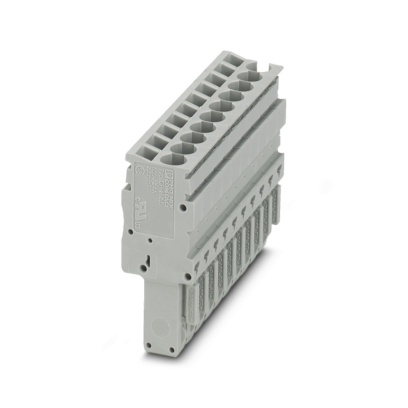

插拔件

SP-H 2,5/10

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 3210703
无现货
起订量： 25
预计货期：  实际交期请联系客服

插拔件， 标称工作电压: 500 V， 额定电流: 24 A， 位数: 10， 接线方式: 回拉式弹簧连接， 额定接线容量: 2.5 mm²， 接线容量： 0.08 mm²- 4 mm²， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      端子插头

    • 位数

      10

    • 针距

      5.2 mm

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      6 kV

  • 连接数据
    • 额定横截面

      2.5 mm²

    • 剥线长度

      8 mm ... 10 mm

    • 塞规

      A3

    • 连接符合标准

      IEC 61984

    • 刚性导线横截面

      0.08 mm² ... 4 mm²

    • 横截面 AWG

      28 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.08 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      28 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 2.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm²

    • 标称电流

      24 A

    • 最大负载电流

      24 A (当连接截面积为4 mm²的导线时)

    • 额定电压

      500 V

    • 额定横截面

      2.5 mm²

  • 尺寸
    • 宽度

      52 mm

    • 高度

      15.8 mm

    • 深度

      39 mm

    • 长度

      15.8 mm

    • 针距

      5.2 mm

  • 材料规格
    • 颜色

      灰色

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      130 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      28 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 61984
