首页/其他/其他/其他/COMBI插座
  • COMBI插座-SC 2,5-RZ/ 1-L BU
  • COMBI插座-SC 2,5-RZ/ 1-L BU
  • COMBI插座-SC 2,5-RZ/ 1-L BU
  • COMBI插座-SC 2,5-RZ/ 1-L BU
  • COMBI插座-SC 2,5-RZ/ 1-L BU

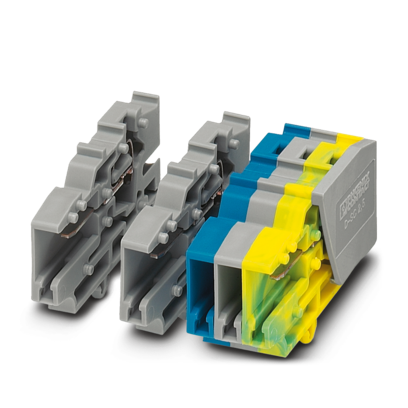

COMBI插座

SC 2,5-RZ/ 1-L BU

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 3042227
无现货
起订量： 50
预计货期：  实际交期请联系客服

COMBI插座， 标称工作电压: 500 V， 额定电流: 24 A， 连接量: 1， 位数: 1， 接线方式: 回拉式弹簧连接， 额定接线容量: 2.5 mm²， 横截面: 0.08 mm² - 4 mm²， 安装方式: 用于安装板， 颜色: 蓝色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      终端连接

    • 位数

      1

    • 针距

      5.2 mm

    • 连接量

      1

    • 行数

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      0.77 W

  • 连接数据
    • 额定横截面

      2.5 mm²

    • 剥线长度

      8 mm ... 10 mm

    • 塞规

      A3

    • 连接符合标准

      IEC 61984

    • 刚性导线横截面

      0.08 mm² ... 4 mm²

    • 横截面 AWG

      28 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.08 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      28 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 2.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm²

    • 标称电流

      24 A

    • 最大负载电流

      24 A (当连接截面积为4 mm²的导线时)

    • 额定电压

      500 V

    • 额定横截面

      2.5 mm²

  • 尺寸
    • 宽度

      5.2 mm

    • 端板宽度

      2.2 mm

    • 高度

      37.2 mm

    • 深度

      21.8 mm

    • 孔距

      5.2 mm

    • 孔径

      3.5 mm

    • 针距

      5.2 mm

    • 板厚度

      0.8 mm ... 1.5 mm

  • 材料规格
    • 颜色

      蓝色 (RAL 5015)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      130 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      28 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 电气测试

    • 电涌电压测试

    • 测试电压设定值

      7.3 kV

    • 结果

      已通过测试

    • 短时耐受电流 2.5 mm²

      0.3 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      1.89 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

    • 技术数据

    • 钻孔间距

      5.2 mm

  • 机械测试

    • 载体上的附件

    • DIN导轨/固定支点

      金属板壁厚1 mm

    • 测试力设定值

      1 N

    • 结果

      已通过测试

  • 环境和真实条件

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 频谱

      1类，B级使用寿命测试，在车体上进行

    • 频率

      f1 = 5 Hz 到 f2 = 150 Hz

    • ASD等级

      0.964 (m/s²)²/Hz

    • 加速度

      0.58g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 脉冲波形

      半弦

    • 加速度

      5g

    • 电击时间

      30 ms

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

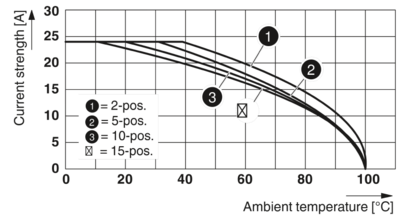

      -60 °C (最高工作温度参考衰减曲线)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 61984

  • 安装
    • 安装类型

      用于安装板

    • 组装说明

      建议使用平行压接工具，从而能够轻松锁定COMBI插头和耦合元件以便自行组装
