  • 连接器-SACC-M 8MS-4CON-M-SW
  • 连接器-SACC-M 8MS-4CON-M-SW
  • 连接器-SACC-M 8MS-4CON-M-SW

连接器

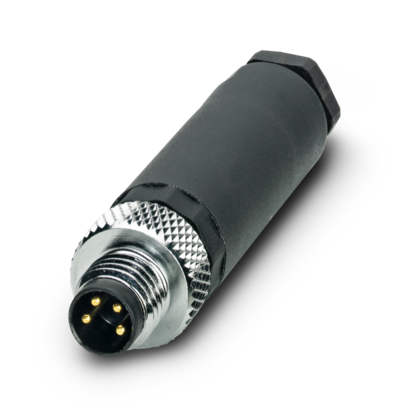

SACC-M 8MS-4CON-M-SW

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1501265
有现货
起订量： 1
预计货期：  实际交期请联系客服

连接器，通用，4-位置，插头 直头 M8，编码: A，螺钉连接，螺圈材料: 镀镍铜，电缆外径 3.5 mm ... 5 mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。

  • 安装
    • 组装说明

      连接导线时可以使用冷压头（不带绝缘）或者不使用冷压头。

  • 产品属性
    • 产品类型

      圆形连接器（电缆侧）

    • 传感器类型

      通用

    • 位数

      4

    • 出线口编号

      1

    • 屏蔽

      无

    • 编码

      A

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 尺寸
    • 宽度

      12 mm

    • 高度

      12 mm

    • 长度

      50 mm

    • 外部尺寸

    • 外径

      3.5 mm ... 5 mm

    • 壳体

    • 直径外壳

      12 mm

  • 材料规格
    • 阻燃等级，符合UL 94

      HB

    • 密封材料

      NBR

    • 夹具本体材料

      PBT

    • 接触件材料

      CuZn

    • 材料接触表面

      Au

    • 接触件载体材料

      PA

    • 螺钉连接材料

      镀镍铜

  • 连接数据

    • 导线连接

    • 连接方式

      螺钉连接

    • 接线横截面

      0.14 mm² ... 0.5 mm² (不带冷压头)

    • 接线横截面

      0.08 mm² ... 0.5 mm² (带冷压头)

    • 接线横截面

      0.14 mm² ... 0.5 mm² (刚性)

    • 可连接导线横截面AWG

      26 ... 20 (不带冷压头)

    • 单根电线的剥线长度

      4 mm

    • 紧固扭矩

      0.2 Nm (M8螺圈)

    • 紧固扭矩

      0.5 Nm (带连接套筒的连接器)

    • 紧固扭矩

      0.3 Nm ... 0.4 Nm (用于外径为3 mm ... 4 mm的电缆的压力螺钉)

    • 紧固扭矩

      0.8 Nm ... 1 Nm (外部电缆直径为4 mm ... 5 mm时使用的压力螺钉)

    • 紧固扭矩

      0.1 Nm (螺钉接线端子)

  • 电气特性
    • 额定过电压

      1.5 kV

    • 接触电阻

      ≤ 3 mΩ

    • 绝缘电阻

      ≥ 100 MΩ

    • 额定电压 UN

      30 V AC

    • 额定电压 UN

      30 V DC

    • 额定电流IN

      4 A

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 100

  • 连接器

    • 连接1

    • 插座设计

      插头

    • 插座出线

      直头

    • 插座螺纹类型

      M8

    • 编码

      A

  • 电缆/电线
    • 信号类型/分类

      通用

    • 单根导线的剥线长度

      4 mm

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67

    • 环境温度（运行）

      -40 °C ... 85 °C (针式/孔式)

  • 标准和规范

    • M8

    • 标准标识

      M8针式插头连接器

    • 标准/规格

      IEC 61076-2-104
