首页/其他/其他/其他/连接器
  • 连接器-SACC-M12FS-5CON-PG9-M SKIN
  • 连接器-SACC-M12FS-5CON-PG9-M SKIN
  • 连接器-SACC-M12FS-5CON-PG9-M SKIN
  • 连接器-SACC-M12FS-5CON-PG9-M SKIN

连接器

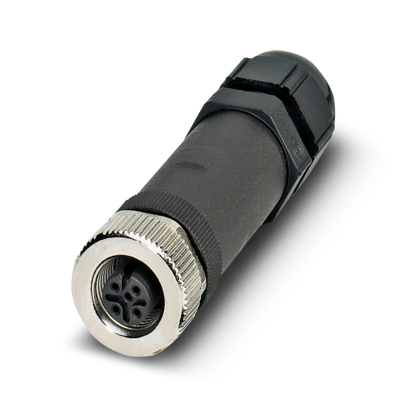

SACC-M12FS-5CON-PG9-M SKIN

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1556838
无现货
起订量： 1
预计货期：  实际交期请联系客服

传感器/执行器连接器，孔式，直头，5芯，M12，A编码，螺钉连接，金属螺圈，电缆采用Pg9 SKINTOP®密封连接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。

  • 产品属性
    • 产品类型

      圆形连接器（电缆侧）

    • 传感器类型

      通用

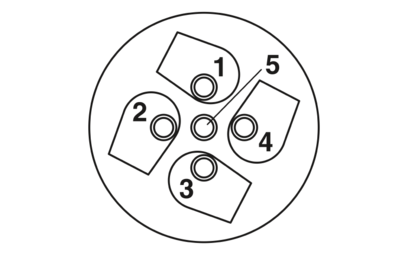

    • 位数

      5

    • 出线口编号

      1

    • 屏蔽

      无

    • 编码

      A

    • 电缆出口

      直头

    • Pg螺钉连接

      Pg9

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      3

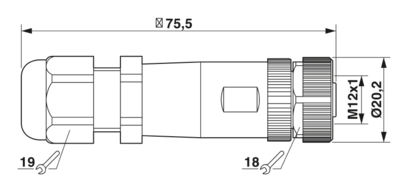

  • 尺寸
    • 宽度

      20.2 mm

    • 高度

      20.2 mm

    • 长度

      75.5 mm

    • 外部尺寸

    • 外径

      6 mm ... 8 mm

    • 壳体

    • 直径外壳

      20.2 mm

  • 材料规格
    • 阻燃等级，符合UL 94

      HB

    • 密封材料

      NBR

    • 夹具本体材料

      PBT

    • 接触件材料

      CuZn

    • 材料接触表面

      CuSnZn

    • 接触件载体材料

      PA

    • 螺钉连接材料

      锌铸，镀镍

  • 连接数据

    • 导线连接

    • 连接方式

      螺钉连接

    • 接线横截面

      0.25 mm² ... 0.75 mm² (不带冷压头)

    • 接线横截面

      0.14 mm² ... 0.75 mm² (带冷压头)

    • 接线横截面

      0.25 mm² ... 0.75 mm² (刚性)

    • 可连接导线横截面AWG

      24 ... 18 (不带冷压头)

    • 可连接导线横截面AWG

      26 ... 20 (带冷压头)

    • 单根电线的剥线长度

      5 mm

    • 紧固扭矩

      0.4 Nm (M12 螺圈)

    • 紧固扭矩

      0.2 Nm (螺钉接线端子)

    • 紧固扭矩

      0.8 Nm ... 1 Nm (紧固螺母)

  • 电气特性
    • 额定过电压

      1.5 kV

    • 接触电阻

      ≤ 8 mΩ

    • 绝缘电阻

      ≥ 100 MΩ

    • 额定电压 UN

      48 V AC

    • 额定电压 UN

      60 V DC

    • 额定电流IN

      4 A

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 100

  • 连接器

    • 连接1

    • 插座设计

      孔式

    • 插座出线

      直头

    • 插座螺纹类型

      M12

    • 编码

      A

  • 电缆/电线
    • 信号类型/分类

      通用

    • 单根导线的剥线长度

      5 mm

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67

    • 环境温度（运行） (孔式连接器/针式连接器)

      -20 °C ... 80 °C (针式/孔式)

  • 标准和规范

    • M12

    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      IEC 61076-2-101
