首页/其他/其他/其他/电源连接器
  • 电源连接器-SACC-M12FR-4CON-PG11-M PWR
  • 电源连接器-SACC-M12FR-4CON-PG11-M PWR
  • 电源连接器-SACC-M12FR-4CON-PG11-M PWR
  • 电源连接器-SACC-M12FR-4CON-PG11-M PWR
  • 电源连接器-SACC-M12FR-4CON-PG11-M PWR

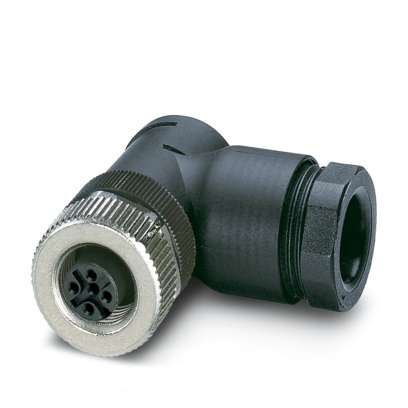

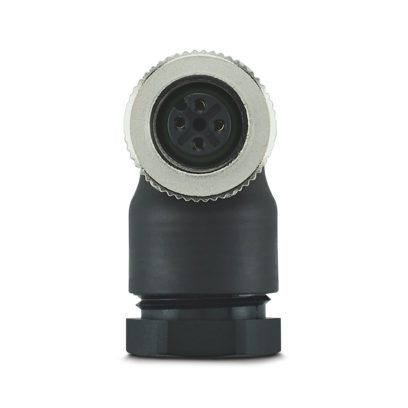

电源连接器

SACC-M12FR-4CON-PG11-M PWR

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1408991
无现货
起订量： 1
预计货期：  实际交期请联系客服

电源连接器，4-位置，孔式 弯头 M12，编码: A，螺钉连接，螺圈材料: 锌铸，镀镍，电缆密封 Pg11，电缆外径 8 mm ... 10 mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      将电缆护套剥去22 mm，导线绝缘层剥去7 mm，对冷压头进行压接，随后将其截短至5 mm。带截短冷压头的导线长度：20 mm。将导线连接并使用0.2 Nm的安装螺钉固定。

    • 组装说明

      注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。

  • 安装
    • 组装说明

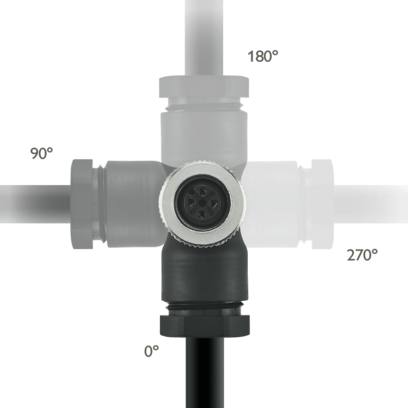

      连接器的插针排可以向出线口旋转90°

  • 产品属性
    • 产品类型

      圆形连接器（电缆侧）

    • 应用

      电源

    • 位数

      4

    • 出线口编号

      1

    • 屏蔽

      无

    • 编码

      A

    • 电缆出口

      弯头

    • Pg螺钉连接

      Pg11

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      3

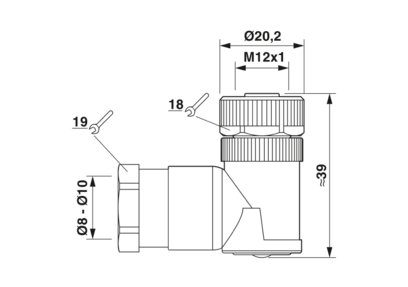

  • 尺寸
    • 长度

      39 mm

    • 外部尺寸

    • 外径

      8 mm ... 10 mm

    • 壳体

    • 直径外壳

      20.2 mm

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 密封材料

      Viton

    • 密封材料

      NBR

    • 夹具本体材料

      PA

    • 接触件材料

      CuZn

    • 材料接触表面

      Ni/Au

    • 接触件载体材料

      PA

    • 螺钉连接材料

      锌铸，镀镍

  • 连接数据

    • 导线连接

    • 连接方式

      螺钉连接

    • 接线横截面

      0.75 mm² ... 1.5 mm² (不带冷压头)

    • 接线横截面

      0.75 mm² ... 1.5 mm² (带冷压头)

    • 接线横截面

      0.75 mm² ... 1.5 mm² (刚性)

    • 可连接导线横截面AWG

      18 ... 16 (不带冷压头)

    • 可连接导线横截面AWG

      16 ... 18 (带冷压头)

    • 单根电线的剥线长度

      5 mm

    • 紧固扭矩

      0.4 Nm (M12 螺圈)

    • 紧固扭矩

      1.5 Nm ... 2 Nm (压紧螺钉及插头外壳)

    • 紧固扭矩

      0.4 Nm (插头尽可能旋入插头外壳)

    • 紧固扭矩

      0.2 Nm (螺钉接线端子)

  • 电气特性
    • 额定过电压

      2.5 kV

    • 接触电阻

      ≤ 3 mΩ

    • 绝缘电阻

      > 10 GΩ

    • 额定电压 UN

      250 V AC

    • 额定电压 UN

      250 V DC

    • 额定电流IN

      8 A (使用1.5 mm²绞线时)

  • 机械特性

    • 机械参数

    • 插／拔周期

      > 100

  • 连接器

    • 连接1

    • 插座设计

      孔式

    • 插座出线

      弯头

    • 插座螺纹类型

      M12

    • 编码

      A

  • 电缆/电线
    • 单根导线的剥线长度

      5 mm

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67

    • 环境温度（运行） (孔式连接器/针式连接器)

      -40 °C ... 85 °C (针式/孔式)

  • 标准和规范
    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      IEC 61076-2-101
