首页/其他/其他/其他/穿板式连接
  • 穿板式连接-SACC-E-M12MS-5PL-M20
  • 穿板式连接-SACC-E-M12MS-5PL-M20
  • 穿板式连接-SACC-E-M12MS-5PL-M20
  • 穿板式连接-SACC-E-M12MS-5PL-M20
  • 穿板式连接-SACC-E-M12MS-5PL-M20

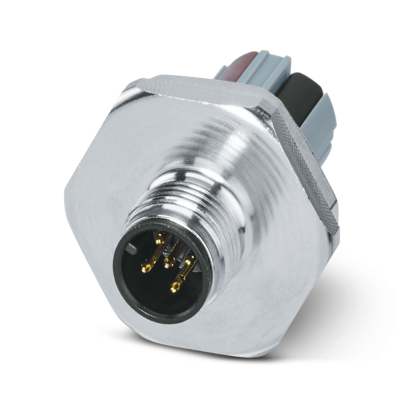

穿板式连接

SACC-E-M12MS-5PL-M20

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1139804
无现货
起订量： 1
预计货期：  实际交期请联系客服

穿板式连接，通用，5-位置，非屏蔽，插头 直头 M12，编码: A， 板前安装， M20 x 1,5，Push-lock式弹簧连接，螺圈材料: 镀镍铜，包括扁平螺母

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

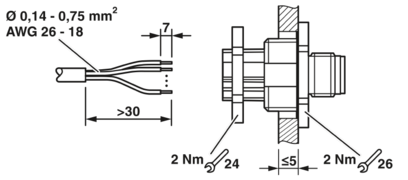

    • 组装说明

      注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。

    • 操作注意事项

      要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。

  • 安装
    • 紧固扭矩

      2 Nm (安装侧)

  • 产品属性
    • 产品类型

      圆形连接器（设备侧）

    • 传感器类型

      通用

    • 位数

      5

    • 出线口编号

      1

    • 屏蔽

      无

    • 编码

      A

    • 电缆出口

      直头

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      3

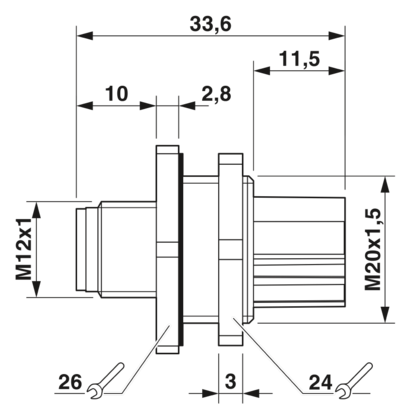

  • 尺寸
    • 长度

      21 mm

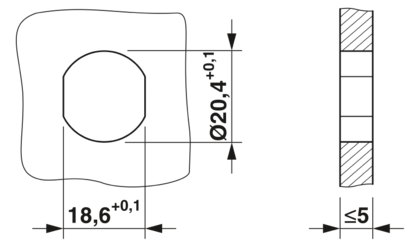

    • 孔径

      20.4 mm +0.1 mm

    • 壳体

    • 直径外壳

      29 mm

  • 材料规格
    • 标识材料

      PA 6 (助拔按钮)

    • 阻燃等级，符合UL 94

      V0

    • 接触件材料

      CuSn

    • 材料接触表面

      Ni/Au

    • 接触件载体材料

      PA 6.6

    • 螺钉连接材料

      镀镍铜

  • 电气特性
    • 额定过电压

      1.5 kV

    • 接触电阻

      ≤ 5 mΩ

    • 绝缘电阻

      ≥ 100 MΩ

    • 额定电压 UN

      48 V AC

    • 额定电压 UN

      60 V DC

    • 额定电流IN

      4 A (2 A，当使用0.14 mm²导线时)

  • 连接数据

    • 导线连接

    • 连接方式

      Push-lock式弹簧连接

    • 触点类型

      针式插头

    • 接线横截面

      0.14 mm² ... 0.75 mm² (不带冷压头)

    • 接线横截面

      0.08 mm² ... 0.5 mm² (带冷压头)

    • 接线横截面

      0.14 mm² ... 0.75 mm² (刚性)

    • 可连接导线横截面AWG

      26 ... 18 (不带冷压头)

    • 可连接导线横截面AWG

      28 ... 20 (带冷压头)

    • 单根电线的剥线长度

      7 mm

    • 紧固扭矩

      2 Nm (安装侧)

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 100

  • 连接器

    • 连接1

    • 插座设计

      插头

    • 插座出线

      直头

    • 插座螺纹类型

      M12

    • 编码

      A

  • 电缆/电线
    • 信号类型/分类

      通用

    • 单根导线的剥线长度

      7 mm

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67

    • 环境温度（运行） (孔式连接器/针式连接器)

      -40 °C ... 85 °C (针式/孔式)

  • 标准和规范

    • M12

    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      IEC 61076-2-101
