首页/其他/其他/其他/设备连接器 板前安装
  • 设备连接器 板前安装-SACC-E-M12MS-5CON-M12 PSCUP
  • 设备连接器 板前安装-SACC-E-M12MS-5CON-M12 PSCUP
  • 设备连接器 板前安装-SACC-E-M12MS-5CON-M12 PSCUP

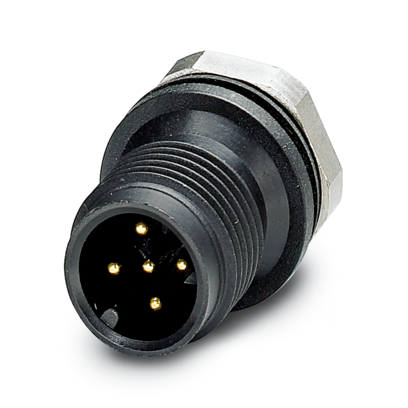

设备连接器 板前安装

SACC-E-M12MS-5CON-M12 PSCUP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1436437
无现货
起订量： 20
预计货期：  实际交期请联系客服

传感器/执行器针式插座，5芯，M12，A编码，板前/M12螺纹安装，带焊杯，塑料

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。

    • 安全注意事项

    • 安全注意事项

      警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

    • 安全注意事项

      • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      • 产品适用于工厂、控制器和电气设备工程中的应用。

    • 安全注意事项

      • 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。

    • 安全注意事项

      • 不允许擅自修改或以不正确的方式打开组装好的产品。

    • 安全注意事项

      • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

    • 安全注意事项

      • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

    • 安全注意事项

      • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

    • 安全注意事项

      • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

    • 安全注意事项

      • 遵守相应的技术数据。您可以从以下来源获得相关信息：
      o 产品上
      o 包装标签上
      o 随附提供的文档中
      o 网页phoenixcontact.com/products中的产品下

    • 安全注意事项

      • 仅使用菲尼克斯电气建议的工具

    • 安全注意事项

      • 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件

    • 安全注意事项

      • 确保已正确连接保护接地或功能性接地。

    • 安全注意事项

      • VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况

    • 安全注意事项

      • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

  • 安装
    • 安装类型

      板前安装 M12 x 1 带扁平螺母

    • 组装说明

      带扁平螺母

  • 产品属性
    • 产品类型

      圆形连接器（设备侧）

    • 位数

      5

    • 屏蔽

      无

    • 编码

      A

    • 螺纹类型

      M12

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      3

  • 材料规格
    • 颜色

      黑色

    • 阻燃等级，符合UL 94

      HB

    • 密封材料

      Viton

    • 接触件材料

      CuZn

    • 材料接触表面

      Au

    • 接触件载体材料

      PA 6.6

    • 螺钉连接材料

      PA 6.6

  • 电气特性
    • 额定过电压

      1.5 kV

    • 接触电阻

      ≤ 3 mΩ

    • 绝缘电阻

      ≥ 100 MΩ

    • 额定电压 UN

      60 V

    • 额定电流IN

      4 A

  • 连接数据

    • 导线连接

    • 连接方式

      浸焊

    • 触点类型

      针式插头

    • 柔性导线横截面

      ... 0.25 mm²

    • 紧固扭矩

      0.4 Nm ... 0.6 Nm (安装侧)

  • 机械特性

    • 机械参数

    • 插／拔周期

      > 100

  • 连接器

    • 连接1

    • 插座设计

      针式插头

    • 插座出线

      直头

    • 插座螺纹类型

      M12

    • 编码

      A

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67

    • 保护等级

      IP67

    • 环境温度（运行） (孔式连接器/针式连接器)

      -25 °C ... 85 °C (针式/孔式)

    • 环境温度（运行） (孔式连接器/针式连接器)

      -40 °C ... 85 °C (无机械驱动)

    • UL Type Rating

      Type 4 (indoor use only)

  • 标准和规范
    • 标准标识

      M12圆形连接器

    • 标准/规格

      符合IEC 61076-2-101
