首页/其他/其他/其他/设备连接器 板后安装
  • 设备连接器 板后安装-SACC-DSI-M12FS-8CON-M16/0,5
  • 设备连接器 板后安装-SACC-DSI-M12FS-8CON-M16/0,5
  • 设备连接器 板后安装-SACC-DSI-M12FS-8CON-M16/0,5
  • 设备连接器 板后安装-SACC-DSI-M12FS-8CON-M16/0,5

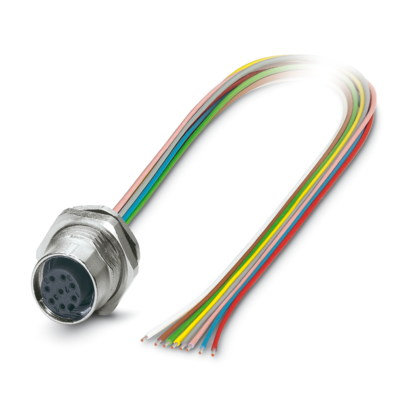

设备连接器 板后安装

SACC-DSI-M12FS-8CON-M16/0,5

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1419690
无现货
起订量： 1
预计货期：  实际交期请联系客服

设备连接器 板后安装，通用，8-位置，孔式， 直头， M12-标准，编码: A，与 端自由出线，板后安装，M16 x 1.5，单线，电缆长度: 0.5 m， 0.25 mm²， 预制TPE绞合线， 罐装， 根据RoHS II指令（不含豁免条款6c，即铅含量<0.1%），本产品预计自2026年第二季度起实现无铅化；如需提前获得无铅替代品，可应要求提供

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。

    • 订货信息:

      供货范围包括锁紧螺母。

    • 概述

      触点连接方式：压接

  • 安装
    • 安装类型

      板后安装 M16 x 1.5 带扁平螺母

    • 组装说明

      带扁平螺母

  • 产品属性
    • 产品类型

      圆形连接器（设备侧）

    • 应用

      信号

    • 传感器类型

      通用

    • 位数

      8

    • 出线口编号

      1

    • 屏蔽

      无

    • 编码

      A

    • 螺纹类型

      M12

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      3

  • 材料规格
    • 标识材料 模塑原料

      PUR (罐装)

    • 阻燃等级，符合UL 94

      V0

    • 密封材料

      FKM

    • 接触件材料

      CuZn

    • 材料接触表面

      Au

    • 接触件载体材料

      PA 6.6

    • 螺钉连接材料

      锌铸，镀镍

    • 导线材料

      镀锡铜绞线

  • 电气特性
    • 额定过电压

      0.8 kV

    • 接触电阻

      ≤ 3 mΩ

    • 绝缘电阻

      ≥ 100 MΩ

    • 额定电压 UN

      30 V (AC)

    • 额定电压 UN

      30 V (DC)

    • 额定电流IN

      2 A

    • 传输介质

      铜缆

    • 最大导线电阻

      80 mΩ/m

  • 连接数据

    • 导线连接

    • 连接方式

      单线

    • 触点类型

      孔式插头

    • 导线横截面

      0.25 mm²

    • 紧固扭矩

      3 Nm ... 4 Nm (安装侧)

  • 机械特性

    • 机械参数

    • 插／拔周期

      > 100

  • 连接器

    • 连接1

    • 插座设计

      孔式

    • 插座出线

      直头

    • 插座螺纹类型

      M12

    • 插座锁定类型

      标准

    • 编码

      A

    • 连接2

    • 插座设计

      端自由出线

  • 电缆/电线
    • 电缆长度

      0.5 m

    • 光缆类型

      预制TPE绞合线

    • 信号类型/分类

      通用

    • 线径，包括绝缘层

      1.15 mm ±0.07 mm

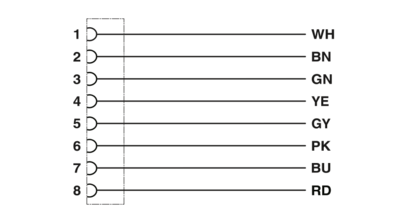

    • 单线，颜色

      棕色、蓝色、白色、灰色、粉色、红色、黄色、绿色

    • 电缆截面积

      0.25 mm²

    • 导线材料

      镀锡铜绞线

    • 导线结构 信号线

      14x 0.15 mm

    • AWG，信号线

      24

    • 导线绝缘材料

      TPE

    • 厚度，绝缘

      0.21 mm

    • 电缆标称电压

      300 V

    • 电缆测试电压

      2000 V AC

    • 电缆电阻

      ≤ 80 mΩ/m

    • 电缆绝缘电阻

      ≥ 20 MΩ*km

    • 环境温度（运行）

      -40 °C ... 85 °C (电缆，固定式安装)

    • 环境温度（运行）

      -25 °C ... 85 °C (电缆，活动式安装)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67 (已插入情况下)

    • 保护等级

      IP65 (已插入情况下)

    • 保护等级

      IP65/IP67

    • 环境温度（运行） (孔式连接器/针式连接器)

      -25 °C ... 85 °C (针式/孔式)

    • 环境温度（运行） (孔式连接器/针式连接器)

      -40 °C ... 85 °C (无机械驱动)

    • 环境温度（运行） (电缆，活动式安装)

      -25 °C ... 85 °C (电缆，活动式安装)

    • 环境温度（运行） (电缆，固定式安装)

      -40 °C ... 85 °C (电缆，固定式安装)

  • 标准和规范
    • 标准标识

      M12圆形连接器

    • 标准/规格

      符合IEC 61076-2-101
