首页/连接/分配器、适配器和导线连接器/分线盒/分线盒
  • 分线盒-SACB-8/ 8-L-C SCO P
  • 分线盒-SACB-8/ 8-L-C SCO P
  • 分线盒-SACB-8/ 8-L-C SCO P
  • 分线盒-SACB-8/ 8-L-C SCO P
  • 分线盒-SACB-8/ 8-L-C SCO P
  • 分线盒-SACB-8/ 8-L-C SCO P

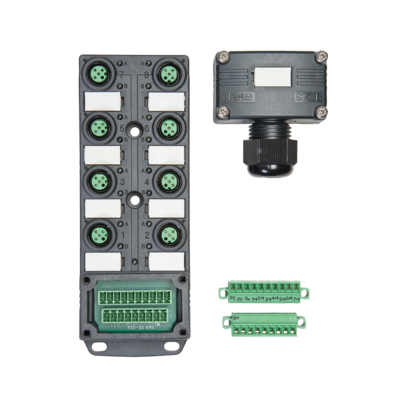

分线盒

SACB-8/ 8-L-C SCO P

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1452848
有现货
起订量： 1
预计货期：  实际交期请联系客服

分线盒， 应用： 标准， 接线方式: M12孔式 塑料， 插槽数目: 8， 位数: 4， 编码: A， 插槽类型: 单通道， 状态显示: 有， PNP; 主电缆连接: 可插拔螺钉连接 180°， 屏蔽: 无

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 文档说明

      有关所使用的PCB连接器的详情，请见MC 1,5/10-STF-3,5 (1847204) 的技术数据

    • 组装说明

      注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。

    • 应用说明

      在进行调试之前，必须密封未使用的插槽。在“附件”中可找到合适的密封元件。

  • 产品属性
    • 产品类型

      分线盒

    • 应用

      标准

    • 位数

      4

    • 插槽数目

      8

    • 编码

      A

    • LED

      是

  • 系统属性

    • 本地诊断

    • 监控功能

      电源电压

    • 光学显示

      绿色LED灯

  • 电气特性
    • 最大工作电压Umax

      30 V DC

    • 本地诊断

      电源电压 绿色LED灯

    • 本地诊断

      状态显示I/O 黄色LED灯

    • 额定电压 UN

      24 V DC

    • 总额定电流

      10 A

    • 每条路径的最大电流承载能力

      2 A

    • 每个槽的电流负载能力

      4 A

  • 连接数据

    • 导线连接

    • 传感器/执行器连接件系统

      M12孔式

    • 导线横截面 柔性信号线

      0.14 mm² ... 1.5 mm²

    • 导线横截面 灵活供电

      0.14 mm² ... 1.5 mm²

    • 可连接导线横截面AWG 柔性信号线

      26 ... 16

    • 可连接导线横截面AWG 灵活供电

      26 ... 16

    • 剥线长度 信号线

      7 mm

    • 剥线长度 电源

      7 mm

    • 保护层剥线长度

      50 mm (主电缆)

    • 紧固扭矩，盖板螺丝

      1 Nm

    • 带开槽连接块的传感器/执行器电缆紧固扭矩

      0.4 Nm

    • 用于固定外壳安装螺钉的拧紧扭矩

      0.5 Nm

    • 接合螺母紧固扭矩

      2.5 Nm

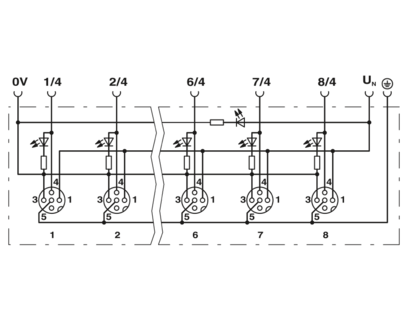

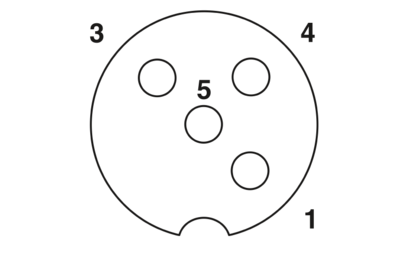

    • 针位分配

    • 插槽/芯 = 导线颜色或连接

      1 / 4 (A) = WH

    • 插槽/芯 = 导线颜色或连接

      2 / 4 (A) = GN

    • 插槽/芯 = 导线颜色或连接

      3 / 4 (A) = YE

    • 插槽/芯 = 导线颜色或连接

      4 / 4 (A) = GY

    • 插槽/芯 = 导线颜色或连接

      5 / 4 (A) = PK

    • 插槽/芯 = 导线颜色或连接

      6 / 4 (A) = RD

    • 插槽/芯 = 导线颜色或连接

      7 / 4 (A) = BK

    • 插槽/芯 = 导线颜色或连接

      8 / 4 (A) = VT

    • 插槽/芯 = 导线颜色或连接

      1-8 / 1 (+ 24 V) = BN

    • 插槽/芯 = 导线颜色或连接

      1-8 / 3 (0 V) = BU

    • 插槽/芯 = 导线颜色或连接

      1-8 / 5 (PE) = GNYE

  • 信号处理
    • 状态显示

      有

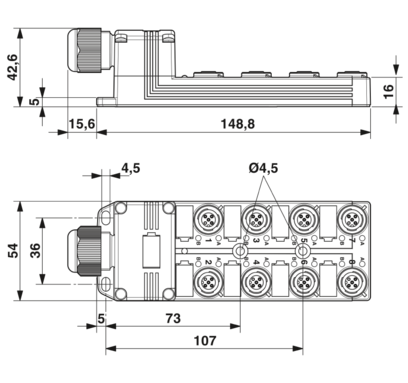

  • 尺寸
    • 宽度

      54 mm

    • 高度

      43 mm

    • 长度

      149 mm

  • 材料规格
    • 标识材料 螺纹套管

      PBT

    • 标识材料 外壳

      PBT

    • 标识材料 模塑原料

      PUR

    • 阻燃等级，符合UL 94

      V0

    • 密封材料 O形圈

      NBR

    • 接触件材料

      CU合金

    • 材料接触表面

      镀金

    • 接触件载体材料

      PA

    • 触点材料，主电缆端

      铜合金

    • 主电缆侧触点插芯材料

      PA

    • 触点表面材料，主电缆端

      Sn

  • 电缆/电线
    • 电缆外径

      7 mm ... 12 mm

    • 连接方式

      可插拔螺钉连接

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65

    • 保护等级

      IP67

    • 环境温度（运行）

      -25 °C ... 80 °C

  • 标准和规范

    • M12

    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      IEC 61076-2-101
