注意:在导线布线时请遵守允许的弯曲半径,因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载,例如通过使用电缆扎带。
在进行调试之前,必须密封未使用的插槽。在“附件”中可找到合适的密封元件。

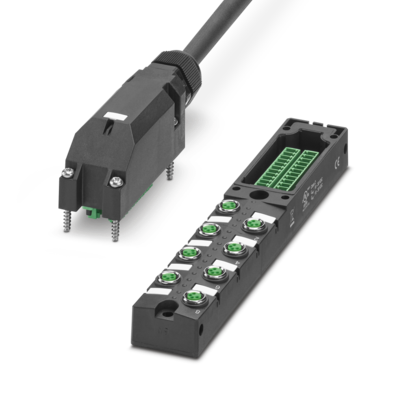

分线盒
标准
4
8
A
是
电源电压
绿色LED灯
30 V DC
电源电压 绿色LED灯
状态显示I/O 黄色LED灯
24 V DC
6 A
2 A
2 A
M8孔式插头
1 Nm
0.8 Nm

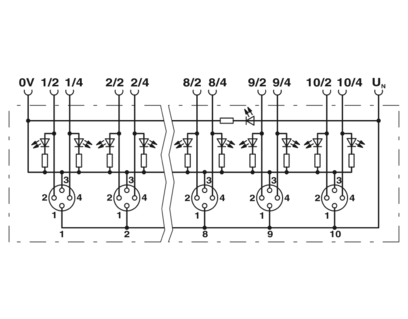

1 / 4 (A) = 1 / 4 = WH
1 / 2 (B) = 1 / 2 = GYPK
2 / 4 (A) = 2 / 4 = GN
2 / 2 (B) = 2 / 2 = RDBU
3 / 4 (A) = 3 / 4 = YE
3 / 2 (B) = 3 / 2 = WHGN
4 / 4 (A) = 4 / 4 = GY
4 / 2 (B) = 4 / 2 = BNGN
5 / 4 (A) = 5 / 4 = PK
5 / 2 (B) = 5 / 2 = WHYE
6 / 4 (A) = 6 / 4 = RD
6 / 2 (B) = 6 / 2 = YEBN
7 / 4 (A) = 7 / 4 = BK
7 / 2 (B) = 7 / 2 = WHGY
8 / 4 (A) = 8 / 4 = VT
8 / 2 (B) = 8 / 2 = GYBN
1-8 / 1 (+ 24 V) = UN = BN
1-8 / 3 (0 V) = 0 V = BU
有

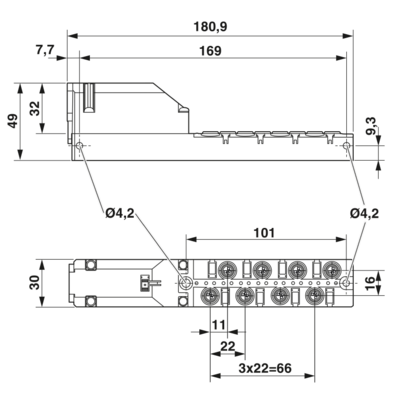

30 mm
49 mm
180.9 mm
铜合金
PBT
PUR
FKM
FKM
CuZn
Ni/Au
PBT
铜合金
PA
镀锡
10 m
143.9 kg/km
20549
18
无
19x 0.15 mm
22
42x 0.15 mm
18
16x 0.34 mm² (信号线路)
2x 0.75 mm² (电源线)
1.3 mm ±0.1 mm (信号线路)
1.8 mm ±0.1 mm (电源线)
9.50 mm ±0.2 mm
PUR
黑色 RAL 9005
铜质绞合线
PVC
棕色、蓝色、白色、绿色、黄色、灰色、粉色、红色、黑色、紫色、灰色/粉色、红色/蓝色、白色/绿色、棕色/绿色、白色/黄色、黄色/棕色、白色/灰色、灰色/棕色
≥ 0.15 mm (内部保护层)
≥ 0.76 mm (电缆外部保护层)
双绞线
300 V
2000 V
7,5 x D
10 x D
72 mm
95 mm
最大折弯次数: 1500000, 弯曲半径: 95 mm, 横向轨迹: 2 m, 横向速度: 2 m/s
DIN EN 50265
符合VDE 0472标准第803部分
好的抗酸,碱溶液及溶剂性
不含硅酮
-40 °C ... 90 °C (电缆,固定式安装)
-5 °C ... 80 °C (电缆,活动式安装)
80 °C (符合UL标准)
IP67
-25 °C ... 80 °C
M8针式插头连接器
IEC 61076-2-104
