首页/连接/分配器、适配器和导线连接器/分线盒/分线盒
  • 分线盒-SACB- 8/3-L- 5,0PUR-M8 HD
  • 分线盒-SACB- 8/3-L- 5,0PUR-M8 HD
  • 分线盒-SACB- 8/3-L- 5,0PUR-M8 HD
  • 分线盒-SACB- 8/3-L- 5,0PUR-M8 HD

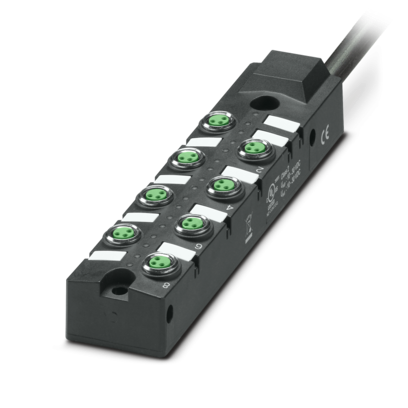

分线盒

SACB- 8/3-L- 5,0PUR-M8 HD

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1197232
有现货
起订量： 1
预计货期：  实际交期请联系客服

分线盒， 应用： 标准， 接线方式: M8孔式插头 金属， 插槽数目: 8， 位数: 3， 编码: A， 插槽类型: 单通道， 状态显示: 有， PNP; 主电缆连接: 固定式连接 180°， PUR/PVC， 电缆长度: 5 m， 屏蔽: 无

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。

    • 应用说明

      在进行调试之前，必须密封未使用的插槽。在“附件”中可找到合适的密封元件。

  • 产品属性
    • 产品类型

      分线盒

    • 应用

      标准

    • 位数

      3

    • 插槽数目

      8

    • 编码

      A

    • LED

      是

  • 系统属性

    • 本地诊断

    • 监控功能

      电源电压

    • 光学显示

      绿色LED灯

  • 电气特性
    • 最大工作电压Umax

      30 V DC

    • 本地诊断

      电源电压 绿色LED灯

    • 本地诊断

      状态显示I/O 黄色LED灯

    • 额定电压 UN

      24 V DC

    • 总额定电流

      6 A

    • 每条路径的最大电流承载能力

      2 A

    • 每个槽的电流负载能力

      2 A

  • 连接数据

    • 导线连接

    • 传感器/执行器连接件系统

      M8孔式插头

    • 带开槽连接块的传感器/执行器电缆紧固扭矩

      0.2 Nm

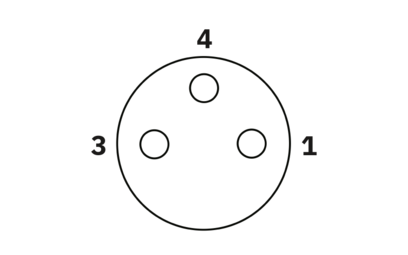

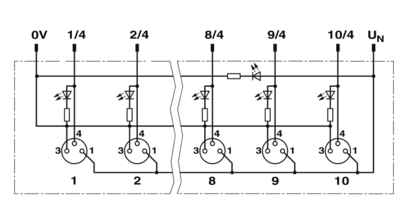

    • 针位分配

    • 插槽/芯 = 导线颜色或连接

      1 / 4 (A) = WH

    • 插槽/芯 = 导线颜色或连接

      2 / 4 (A) = GN

    • 插槽/芯 = 导线颜色或连接

      3 / 4 (A) = YE

    • 插槽/芯 = 导线颜色或连接

      4 / 4 (A) = GY

    • 插槽/芯 = 导线颜色或连接

      5 / 4 (A) = PK

    • 插槽/芯 = 导线颜色或连接

      6 / 4 (A) = RD

    • 插槽/芯 = 导线颜色或连接

      7 / 4 (A) = BK

    • 插槽/芯 = 导线颜色或连接

      8 / 4 (A) = VT

    • 插槽/芯 = 导线颜色或连接

      1-8 / 1 (+ 24 V) = BN

    • 插槽/芯 = 导线颜色或连接

      1-8 / 3 (0 V) = BU

  • 信号处理
    • 状态显示

      有

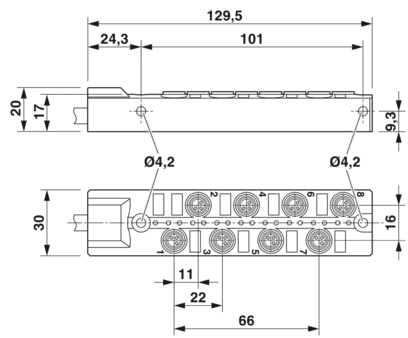

  • 尺寸
    • 宽度

      30 mm

    • 高度

      20 mm

    • 长度

      129.5 mm

  • 材料规格
    • 标识材料 螺纹套管

      铜合金

    • 标识材料 外壳

      PBT

    • 标识材料 模塑原料

      PUR

    • 密封材料 O形圈

      FKM

    • 接触件材料

      CuZn

    • 材料接触表面

      Ni/Au

    • 接触件载体材料

      PBT

  • 电缆/电线
    • 电缆长度

      5 m

    • PUR/PVC 黑色 [PUR]

    • 电缆重量

      92 kg/km

    • UL AWM

      20549

    • 位数

      10

    • 屏蔽

      无

    • 光缆类型

      PUR/PVC 黑色 [PUR]

    • 导线结构 信号线

      19x 0.15 mm

    • AWG，信号线

      22

    • 导线结构，电压电源

      42x 0.15 mm

    • AWG电源

      18

    • 导线横截面

      8x 0.34 mm² (信号线路)

    • 导线横截面

      2x 0.75 mm² (电源线)

    • 线径，包括绝缘层

      1.3 mm ±0.1 mm (信号线路)

    • 线径，包括绝缘层

      1.8 mm ±0.1 mm (电源线)

    • 电缆外径

      7.90 mm ±0.2 mm

    • 外护套，材料

      PUR

    • 外护套，颜色

      黑色 RAL 9005

    • 导线材料

      铜质绞合线

    • 导线绝缘材料

      PVC

    • 单线，颜色

      棕色、蓝色、白色、绿色、黄色、灰色、粉色、红色、黑色、紫色

    • 内部护套厚度

      ≥ 0.15 mm

    • 厚度，外部护套

      ≥ 0.38 mm

    • 总绞线

      双绞线

    • 额定电压，电缆

      300 V

    • 测试电压

      2000 V

    • 最小弯曲半径，固定安装

      7,5 x D

    • 最小弯曲半径，活动安装

      10 x D

    • 最小弯曲半径，固定式安装

      60 mm

    • 最小弯曲半径，移动式安装

      79 mm

    • 动态负载能力（弯曲）

      最大折弯次数: 1500000， 弯曲半径: 79 mm， 横向轨迹: 2 m， 横向速度: 2 m/s

    • 阻燃

      DIN EN 50265

    • 阻油性

      符合VDE 0472标准第803部分

    • 其它防护功能

      好的抗酸，碱溶液及溶剂性

    • 特殊性质

      不含硅酮

    • 环境温度（运行）

      -40 °C ... 90 °C (电缆，固定式安装)

    • 环境温度（运行）

      -5 °C ... 80 °C (电缆，活动式安装)

    • 环境温度（运行）

      80 °C (符合UL标准)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP67

    • 环境温度（运行）

      -25 °C ... 80 °C

  • 标准和规范
    • 标准标识

      M8针式插头连接器

    • 标准/规格

      IEC 61076-2-104
