首页/连接/接线端子/直通式接线端子、多导线接线端子和多层接线端子/直通式接线端子

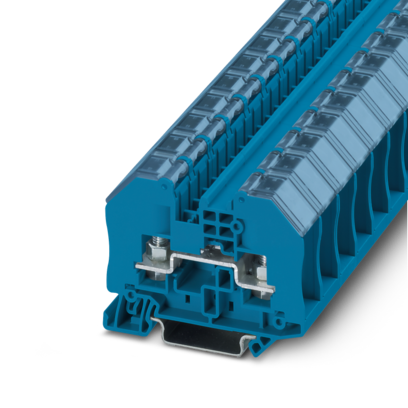

  • 直通式接线端子-RTO 5-TC BU
  • 直通式接线端子-RTO 5-TC BU
  • 直通式接线端子-RTO 5-TC BU
  • 直通式接线端子-RTO 5-TC BU
  • 直通式接线端子-RTO 5-TC BU
  • 直通式接线端子-RTO 5-TC BU
  • 直通式接线端子-RTO 5-TC BU
  • 直通式接线端子-RTO 5-TC BU

直通式接线端子

RTO 5-TC BU

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3049851
无现货
起订量： 50
预计货期：  实际交期请联系客服

带螺栓连接和透明安全连接头的直通端子，接线容量：0.1 - 6 mm²，AWG：26 - 10，厚度：16.3 mm，颜色：蓝色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      注意：BE-RT... 路径扩展用于无绝缘套管的电缆插针（参见附件）。

  • 产品属性
    • 产品类型

      螺栓接线端子

    • 产品系列

      RTO

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      8 kV

    • 额定条件下的最大功耗

      1.31 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      6 mm²

    • 第一层

    • 连接方式

      螺栓连接

    • 剥线长度

      剥线长度取决于电缆接头制造商的技术规格。

    • 连接符合标准

      IEC 60947-7-1

    • 标称电流

      41 A

    • 最大负载电流

      41 A (当连接截面积为6 mm² 的导线时)

    • 额定电压

      1000 V

    • 额定横截面

      6 mm²

    • 电缆端头 DIN 46234:1980-03

    • 连接符合标准

      DIN 46234:1980-03

    • 横截面

      0.5 mm² ... 6 mm²

    • 横截面范围AWG

      20 ... 10 (按IEC标准修订)

    • 孔径

      5.3 mm

    • 宽度

      10 mm

    • 螺栓直径

      5 mm

    • 螺纹

      M5

    • 紧固扭矩

      2.5 ... 3 Nm

    • 连接符合标准

      DIN 46237:1970-07

    • 横截面

      1 mm² ... 6 mm²

    • 横截面范围AWG

      16 ... 10 (按IEC标准修订)

    • 孔径

      5.3 mm

    • 宽度

      10 mm

    • 螺栓直径

      5 mm

    • 螺纹

      M5

    • 紧固扭矩

      2.5 ... 3 Nm

    • 环形电缆插针的识别色 : 红色

      1 mm²

    • 环形电缆插针的识别色 : 蓝色

      2.5 mm²

    • 环形电缆插针的识别色 : 黄色

      6 mm²

  • 尺寸
    • 宽度

      16.3 mm

    • 端板宽度

      2.2 mm

    • 高度

      66 mm

    • NS 35/7,5深度

      51 mm

    • NS 35/15深度

      58.5 mm

  • 材料规格
    • 颜色

      蓝色 (RAL 5015)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      130 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      28 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
