首页/其他/其他/其他/单个继电器
  • 单个继电器-RL-EE-IR/L- 24DC/2X21
  • 单个继电器-RL-EE-IR/L- 24DC/2X21
  • 单个继电器-RL-EE-IR/L- 24DC/2X21
  • 单个继电器-RL-EE-IR/L- 24DC/2X21
  • 单个继电器-RL-EE-IR/L- 24DC/2X21

单个继电器

RL-EE-IR/L- 24DC/2X21

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1585389
无现货
起订量： 10
预计货期：  实际交期请联系客服

基本型“热”插拔工业继电器，带功率触点、2个转换触点、测试按钮、机械开关位置指示器，极性A1+、A2-，输入电压：24 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      不要将相邻通道连接到SELV/ PELV和危险电压上。

    • 操作注意事项

      输出不适合切换不同的外部导体。

    • 操作注意事项

      由于无法保证安全隔离，请勿用于从其他电路中分离出SELV / PELV电路。

  • 产品属性
    • 产品类型

      单个继电器

    • 产品系列

      ESSENTIAL edition

    • 操作模式

      100%工作因数

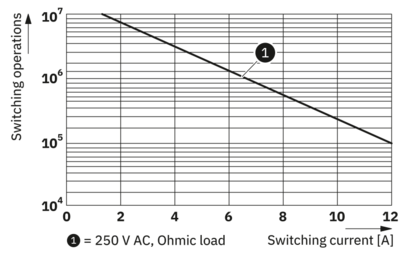

    • 机械寿命

      1x 107 次循环，大约

    • 绝缘特性

    • 绝缘特性: 供电回路间的电气间隙和爬电距离

    • 绝缘

      基础隔离

    • 过电压类别

      II

    • 污染等级

      2

    • 数据管理状态

    • 最近一次数据维护日期

      14.04.2025

  • 电气特性
    • 测试电压 (线圈/触点)

      2.5 kVrms (50 Hz，1 min)

    • 测试电压 (打开的触点)

      1 kVrms (50 Hz，1 min)

    • 测试电压 (转换触点/转换触点)

      2 kVrms (50 Hz，1 min)

    • 供电回路间的电气间隙和爬电距离

    • 额定绝缘电压

      250 V AC

    • 额定过电压

      4 kV

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      24 V DC

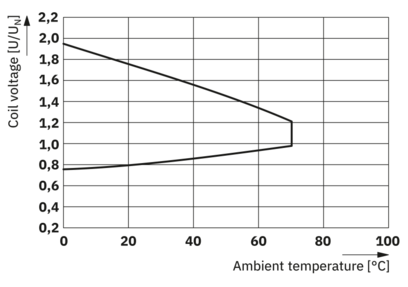

    • 输入电压范围

      19.2 V DC ... 42 V DC (20 °C)

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      41.3 mA

    • UN的输入功耗

      0.9 W

    • 典型响应时间

      12 ms

    • 典型释放时间

      7 ms

    • 线圈电压

      24 V DC

    • 状态显示

      LED (黄色)

  • 输出数据

    • 切换

    • 触点类型

      2个转换触点

    • 开关触点类型

      单触点

    • 触点材料

      AgNi

    • 最大切换电压

      250 V AC

    • 最大切换电压

      300 V DC

    • 最小切换电压

      12 V (10 mA)

    • 极限持续电流

      12 A

    • 最大冲击电流

      24 A (20 ms，常开触点)

    • 最小切换电流

      10 mA (12 V)

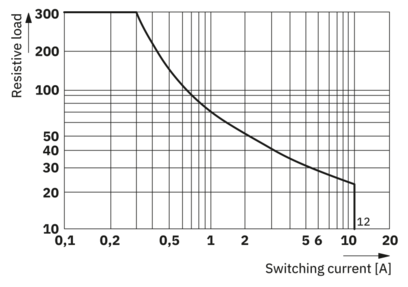

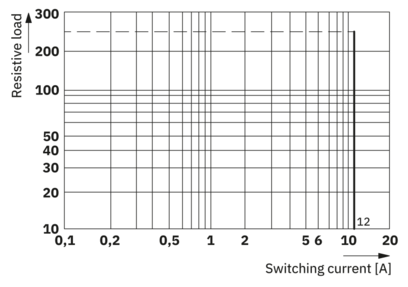

    • 最大额定功率值（电阻负载）

      288 W (24 V DC)

    • 最大额定功率值（电阻负载）

      130 W (48 V DC)

    • 最大额定功率值（电阻负载）

      90 W (60 V DC)

    • 最大额定功率值（电阻负载）

      66 W (110 V DC)

    • 最大额定功率值（电阻负载）

      88 W (220 V DC)

    • 最大额定功率值（电阻负载）

      90 W (300 V DC)

    • 最大额定功率值（电阻负载）

      3000 VA (250 V AC)

    • 最低通断容量

      0.12 W

    • 开关容量

      4 A (24 V (DC13))

    • 开关容量

      2 A (250 V，AC15)

  • 环境和真实条件

    • 环境条件

    • 保护等级 (继电器)

      RT I

    • 保护等级 (安装位置)

      ≥ IP54

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 2000 m

  • 标准和规范
    • 标准/规程

      IEC 61810-1

    • 供电回路间的电气间隙和爬电距离

    • 标准/规程

      IEC 60664-1

  • 安装
    • 安装类型

      插拔式安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
