首页/其他/其他/其他/继电器模块
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21
  • 继电器模块-RIF-2-RPT-LV-120AC/4X21

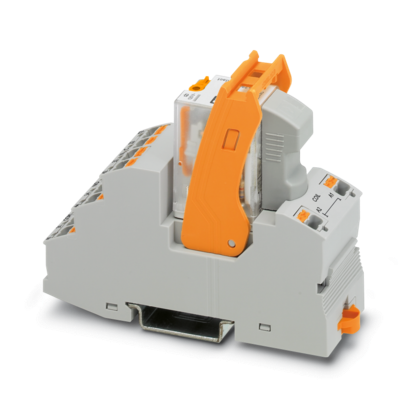

继电器模块

RIF-2-RPT-LV-120AC/4X21

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2903305
无现货
起订量： 10
预计货期：  实际交期请联系客服

采用直插式连接的预制继电器模块，包括：继电器底座、功率触点继电器、插拔式显示器/干扰抑制模块和固定支架。触点切换类型：4个转换触点。输入电压：120 V AC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      RIFLINE complete

    • 应用

      通用

    • 操作模式

      100%工作因数

    • 机械寿命

      约 2x 107次

    • 绝缘特性

    • 绝缘

      基础隔离

    • 过电压类别

      II

    • 污染等级

      2

    • 数据管理状态

    • 最近一次数据维护日期

      20.03.2025

  • 电气特性
    • 额定条件下的最大功耗

      1.56 W

    • 测试电压 (线圈/触点)

      2.5 kVrms (50 Hz，1分钟，线圈/触点)

    • 测试电压 (触点/触点)

      2 kVrms (50 Hz，1分钟，触点/触点)

    • 额定绝缘电压

      250 V AC

    • 额定过电压

      2.5 kV

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      120 V AC

    • 输入电压范围

      96 V AC ... 144 V AC (20 °C)

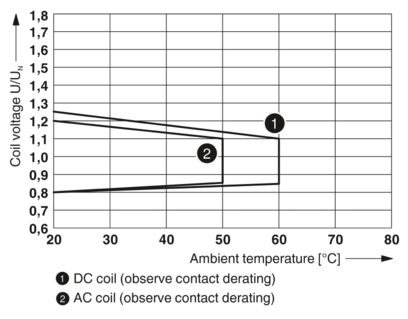

    • 以UN为参考的输入电压范围

      参见曲线图

    • 干线频率

      50/60 Hz

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      13 mA

    • 典型响应时间

      5 ms ... 15 ms

    • 典型释放时间范围

      5 ms ... 20 ms

    • 线圈电压

      120 V AC

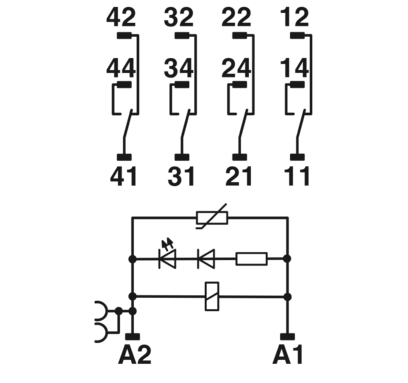

    • 保护电路

      压敏电阻

    • 工作电压显示

      黄色LED

  • 输出数据

    • 切换

    • 触点类型

      4个PDT

    • 开关触点类型

      单触点

    • 触点材料

      AgNi

    • 最大切换电压

      250 V AC/DC

    • 最小切换电压

      5 V (当24 mA时)

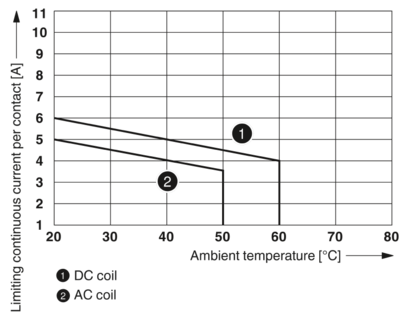

    • 极限持续电流

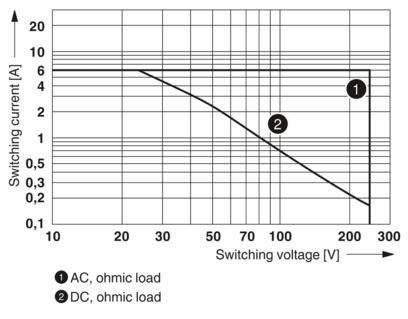

      5 A (参见曲线图)

    • 最大冲击电流

      16 A (20 ms，常开触点)

    • 最小切换电流

      5 mA (24 V)

    • 最大额定功率值（电阻负载）

      120 W (24 V DC)

    • 最大额定功率值（电阻负载）

      124 W (可用于48 V DC)

    • 最大额定功率值（电阻负载）

      108 W (可用于60 V DC)

    • 最大额定功率值（电阻负载）

      52 W (可用于110 V DC)

    • 最大额定功率值（电阻负载）

      48 W (可用于220 V DC)

    • 最大额定功率值（电阻负载）

      1250 VA (可用于250 V AC)

    • 开关容量

      2 A (24 V、DC13时)

    • 开关容量

      0.22 A (120 V、DC13时)

    • 开关容量

      0.11 A (250 V、DC13时)

    • 开关容量

      1.5 A (24 V、AC15时)

    • 开关容量

      1.5 A (120 V、AC15时)

    • 开关容量

      1 A (240 V、AC15时)

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      8 mm

    • 刚性导线横截面

      0.14 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm² (带塑料套管的冷压头)

    • 柔性导线横截面

      0.14 mm² ... 1 mm² (带塑料绝缘套管的套管，双位端子上有两条导线)

    • 可连接导向横截面 AWG

      26 ... 16 (刚性)

    • 可连接导向横截面 AWG

      26 ... 16 (柔性)

  • 尺寸

    • 产品尺寸

    • 宽度

      31 mm

    • 高度

      96 mm

    • 深度

      75 mm

    • 钻孔

    • 直径

      3.2 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94 (壳体)

      V2 (外壳)

  • 环境和真实条件

    • 环境条件

    • 保护等级 (继电器底座)

      IP20 (继电器底座)

    • 保护等级 (继电器)

      RT I (继电器)

    • 环境温度（运行）

      -40 °C ... 50 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

  • 认证

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04. G3 Harsh Group

    • 标识

      EN 60068-2-60

  • 标准和规范
    • 标准/规程

      IEC 60947-5-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
