通信模块

RAD-RS485-IFS

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2702184
无现货
起订量： 1
预计货期：  实际交期请联系客服

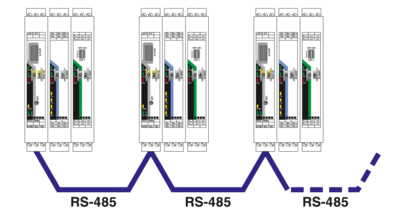

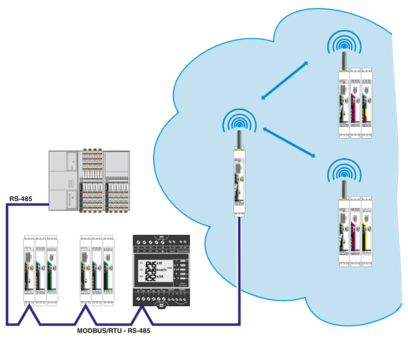

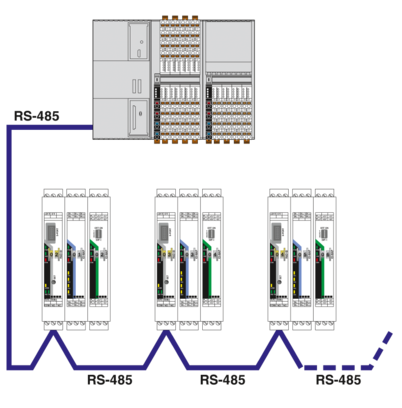

Radioline - RS-485多点多路复用器，可使用I/O模块进行扩展，可以用作Modbus/RTU总线耦合器或者与Radioline无线系统组合使用，最多99个工作站，一条内部铜缆的范围可达1.2 km

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 产品属性
    • 产品类型

      通信模块

    • 应用

      RS-485

    • 操作模式

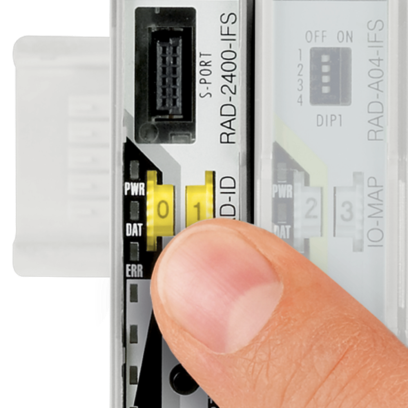

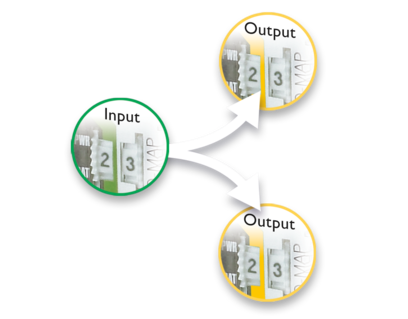

      I/O 数据 (默认设置，可通过指轮进行组态)

    • 操作模式

      Modbus/RTU服务器 (默认设置，可通过指轮进行组态)

    • MTTF

      1233 年数 (SN 29500标准，温度25°C，占空比21%)

    • MTTF

      514 年数 (SN 29500标准，温度40°C，占空比34.25%)

    • MTTF

      212 年数 (SN 29500标准，温度40°C，占空比100%)

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 额定绝缘电压

      60 V (符合EN/IEC 60079-7)

    • 额定条件下的最大功耗

      1.56 W

    • 瞬态过电压保护

      是

    • 系统限制

    • 支持的设备数目

      ≤ 99 (通过拨码寻址)

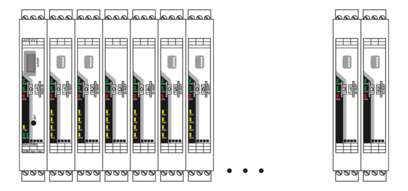

    • 可用扩展模块的数量

      ≤ 32 (每模块)

    • 电源

    • 电源电压范围

      19.2 V DC ... 30.5 V DC

    • 最大电流耗量

      ≤ 65 mA (24 V DC、25 °C时，单机式)

    • 最大电流耗量

      ≤ 6 A (24 V DC时，带有满负荷DIN导轨连接器)

  • 输出数据

    • 数字量

    • 输出名称

      链接继电器输出

    • 输出数目

      1

    • 触点类型

      转换触点

    • 触点材料

      PdRu，镀金

    • 最大切换电压

      30 V AC/DC

    • 最大切换电压

      60 V DC

    • 最大切换电流

      500 mA (30 V AC/DC)

    • 最大切换电流

      300 mA (60 V DC)

    • 电气使用寿命

      5x 105开关循环，0.5 A，30 V DC

  • 连接数据
    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 紧固扭矩

      5 lbf-in. ... 7 lbf-in.

    • 连接方式

      螺钉连接

    • 剥线长度

      7 mm

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      2.5 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      2.5 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      14

  • 接口

    • 串行: RS-485

    • 数据速率

      300 bps / 600 bps / 1.2 kbps / 2.4 kbps / 4.8 kbps / 9.6 kbps / 19.2 kbps / 38.4 kbps / 57.6 kbps / 93.75 kbps / 115.2 kbps (默认设置：19.2/8/E/1)

    • 连接方式

      插拔式COMBICON螺钉接线端子

    • 连接系统

      2线制

    • 传输长度

      ≤ 1200 m

    • 终端电阻

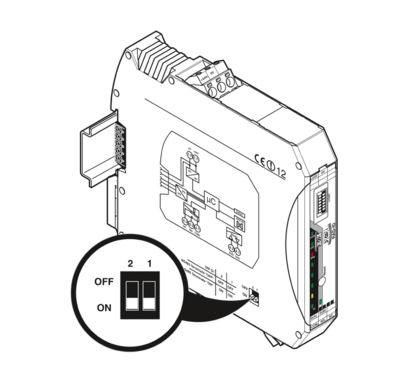

      390 Ω (可用DIP开关进行控制)

    • 终端电阻

      150 Ω (可用DIP开关进行控制)

    • 终端电阻

      390 Ω (可用DIP开关进行控制)

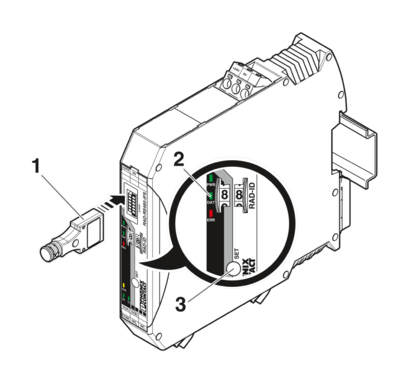

    • 串行: 组态接口

    • 连接方式

      S-PORT（插座）

  • 信号处理
    • 状态显示

      LED 电源，PWR（绿色）

    • 状态显示

      绿色LED (总线通信， DAT)

    • 状态显示

      LED 外围故障，ERR (红色)

    • 状态显示

      绿色 LED (接收数据， RX)

    • 状态显示

      绿色 LED (传输数据， TX)

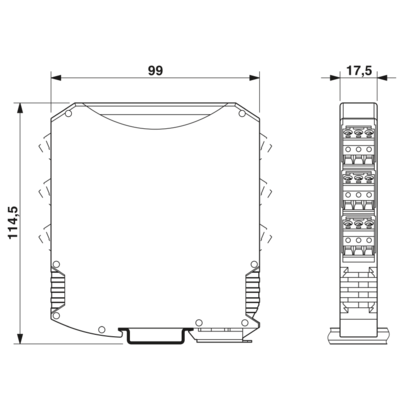

  • 尺寸
    • 宽度

      17.5 mm

    • 高度

      113 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      灰色 (RAL 7042)

    • 标识材料 (壳体)

      PA 6.6-FR

    • 阻燃等级，符合UL 94

      V0

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C (>55°C衰减，请见技术文档)

    • 环境温度（运行）

      -40 °F ... 158 °F (>131°F衰减，参见技术文档)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °F ... 185 °F

    • 海拔

      2000 m

    • 允许湿度（运行）

      20 % ... 85 %

    • 允许湿度（存放/运输）

      20 % ... 85 %

    • 冲击

      16g，11 ms

    • 振动（操作）

      符合IEC 60068-2-6标准： 5g，10 Hz ... 150 Hz

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • ATEX

    • 标识

       II 3 G   Ex ec nC IIC T4 Gc

    • 证书

      IBExU 15 ATEX B008 X

    • 注意

      请遵守文档中的特殊安装说明！

    • IECEx

    • 标识

      Ex ec nC IIC T4 Gc

    • 证书

      IECEx IBE 13.0019X

    • EAC Ex

    • 标识

      2Ex nA nC IIC T4 Gc X

    • 证书

      RU C-DE.HB49.B.00033/20

    • UL，美国 / 加拿大

    • 标识

      508 Listed

    • 标识

      Class I, Div. 2, Groups A, B, C, D T4A

    • 标识

      Class I, Zone 2, IIC T4

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04-1985 G3 Harsh Group A

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

  • 安装
    • 安装类型

      DIN导轨： 35 mm

    • 组装说明

      安装在标准DIN导轨NS 35上（符合EN 60715）
