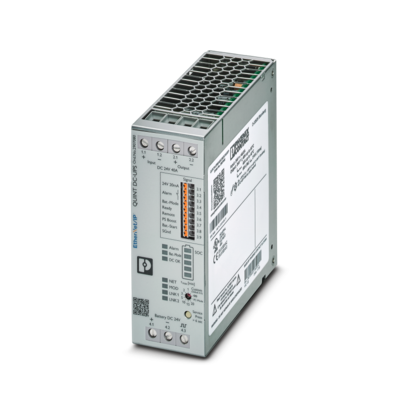

不间断电源

QUINT4-UPS/24DC/24DC/40/EIP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2907080
无现货
起订量： 1
预计货期：  实际交期请联系客服

QUINT UPS， IQ Technology， EtherNet/IP (Modbus/TCP)， DIN导轨安装， 螺钉连接， 输入: 24 V DC， 输出: 24 V DC / 40 A， 充电电流: 5 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据
    • 输入电压

      24 V DC

    • 输入电压范围

      18 V DC ... 30 V DC

    • 输入电压范围

      18 V DC ... 32 V DC

    • 最大介电强度

      35 V DC

    • 保险丝内部输入

      无

    • 电源电压的电压类型

      DC

    • 冲击电流

      ≤ 9 A (≤ 4 ms)

    • 防止极性逆转

      是

    • 固定备份阈值

      22 V DC

    • 动态触发阈值

      > 1 V / 100 ms

    • 吸合时间

      最大 3 s

    • 电池运行中的接通时间（电池启动）

      8 s

    • 电压压降，输入／输出

      0.5 V DC

    • 电流消耗IN（UN，IOUT = IN，Icharge = 0）

      40.1 A

    • 电流消耗Imax（UN，IOUT = IStat.Boost，ICharge = max）

      51.2 A

    • 电流消耗INo-Load（UN，IOUT = 0，Icharge = 0）

      105 mA

    • 电流消耗Icharge（UN，IOUT = 0，Icharge = max）

      6.1 A

    • 功耗PN（UN，IOUT = IN，Icharge = 0）

      967 W

    • 功耗Pmax（UN，IOUT = IStat.Boost，Icharge = max）

      1122 W

    • 功耗PNo-Load（UN，IOUT = 0，Icharge = 0）

      2.6 W

    • 功耗Pcharge（UN，IOUT = 0，Icharge = max）

      148 W

  • 输出数据
    • 效率

      典型值 97 %

    • 输出数目

      1

    • 额定输出电流（IN）

      40 A (-25 °C ... 50 °C)

    • 防短路保护

      是

    • 防空转

      是

    • 切换时间

      0 ms

    • 输出电流限值

      在干线模式中根据连接的上游电流限值设备

    • 输出电流限值

      > 45 A (电池操作)

    • 功耗

      2.8 W (干线操作)

    • 功耗

      13 W (干线操作)

    • 功耗

      3.51 W (电池操作)

    • 功耗

      16.4 W (电池操作)

    • USB并联连接

      否

    • UPS串联连接

      否

    • 并联电源存储设备

      是，5（注意线路保护）

    • 串联电源存储设备

      否

    • 市电供电

    • 输出电压

      24 V DC (UOUT = UIN - 0.5 V DC)

    • 输出电压范围

      18 V DC ... 30 V DC

    • 输出电压范围

      18 V DC ... 32 V DC

    • 输出电流IN

      40 A

    • Static Boost (IStat.Boost)

      45 A

    • Dynamic Boost (IDyn.Boost)

      60 A (5 s)

    • 选择性熔断 (ISFB)

      215 A (15 ms)

    • 输出功率POUT（UN，IOUT = IN）

      960 W

    • 输出功率POUT（UN，IOUT = Istat.Boost）

      1080 W

    • 电池运行

    • 输出电压

      24 V DC (UOUT = UBAT - 0.5 V DC)

    • 输出电压范围

      19 V DC ... 32 V DC

    • 输出电流IN

      40 A

    • Static Boost (IStat.Boost)

      45 A

    • 选择性熔断 (ISFB)

      215 A (15 ms)

    • 输出功率POUT（UN，IOUT = IN）

      960 W

    • 输出功率POUT（UN，IOUT = Istat.Boost）

      1080 W

  • 储能模块
    • 充电结束

      32 V DC

    • 充电结束电压（已对温度进行补偿）

      25 V DC ... 32 V DC

    • 充电电流（可组态）

      5 A

    • 标称容量（无额外的充电器）

      7 Ah ... 100 Ah

    • 最大容量

      135 Ah

    • 充电时间

      202.5 h

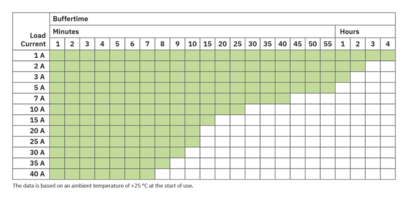

    • 缓冲时间

      45 min (38 Ah)

    • 深度放电保护

      19.2 V DC

    • 电池技术

      VRLA ，VRLA-WTR ，LI-ION

    • 充电特征曲线

      IU0U

    • IQ-Technology

      是

    • 温度传感器

      是

    • 温度补偿（可组态）

      42 mV/K

  • 连接数据

    • 输入

    • 位置

      1.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.5 mm² ... 16 mm²

    • 刚性

    • 柔性

      0.5 mm² ... 16 mm²

    • 柔性

    • 柔性带没有塑料套管的冷压头

      0.5 mm² ... 16 mm²

    • 柔性带没有塑料套管的冷压头

    • 柔性带配有塑料套管的冷压头

      0.5 mm² ... 16 mm²

    • 柔性带配有塑料套管的冷压头

    • 刚性 (AWG)

      8 ... 6 (Cu)

    • 刚性 (AWG)

    • 剥线长度

      10 mm (刚性/柔性)

    • 剥线长度

    • 紧固扭矩

      1.2 Nm ... 1.5 Nm

    • 螺钉头驱动方式

      开槽 L

    • 输出

    • 位置

      2.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.5 mm² ... 16 mm²

    • 刚性

    • 柔性

      0.5 mm² ... 16 mm²

    • 柔性

    • 柔性带没有塑料套管的冷压头

      0.5 mm² ... 16 mm²

    • 柔性带没有塑料套管的冷压头

    • 柔性带配有塑料套管的冷压头

      0.5 mm² ... 16 mm²

    • 柔性带配有塑料套管的冷压头

    • 刚性 (AWG)

      8 ... 6 (Cu)

    • 刚性 (AWG)

    • 剥线长度

      10 mm (刚性/柔性)

    • 剥线长度

      8 mm (冷压头)

    • 紧固扭矩

      1.2 Nm ... 1.5 Nm

    • 螺钉头驱动方式

      开槽 L

    • 信号

    • 位置

      3.x

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 1 mm²

    • 刚性

    • 柔性

      0.2 mm² ... 1 mm²

    • 柔性

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 0.75 mm²

    • 柔性带没有塑料套管的冷压头

      0.5 mm² (推荐)

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 0.75 mm²

    • 柔性带配有塑料套管的冷压头

    • 刚性 (AWG)

      24 ... 16 (Cu)

    • 刚性 (AWG)

    • 剥线长度

      8 mm (刚性/柔性)

    • 剥线长度

    • 电池

    • 位置

      4.x

    • 连接技术

    • 位置标识

      4.1 (+)， 4.2 (-)， 4.3 ()

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.5 mm² ... 16 mm²

    • 柔性

      0.5 mm² ... 16 mm²

    • 柔性带没有塑料套管的冷压头

      0.5 mm² ... 16 mm²

    • 柔性带配有塑料套管的冷压头

      0.5 mm² ... 16 mm²

    • 刚性 (AWG)

      20 ... 6 (Cu)

    • 剥线长度

      10 mm (刚性/柔性)

    • 紧固扭矩

      1.2 Nm ... 1.5 Nm

    • 螺钉头驱动方式

      开槽 L

  • 接口
    • 接口

      EtherNet/IP (Modbus/TCP)

    • 接口数

      2

    • 接线方式

      RJ45 母头连接器

    • 支持的协议

      EtherNet/IP™ (Explicit Messaging, Implicit Messaging)

    • 支持的协议

      BootP

    • 支持的协议

      DHCP

    • 支持的协议

      DLR

    • 支持的协议

      Modbus/TCP

    • 支持的协议

      HTTPS (Webserver)

    • 锁紧装置

      锁扣

    • 传输原理

      Twisted-Pair

    • 特性

      Autonegotiation

    • 特性

      Autocrossing

    • 特性

      半双工或全双工

    • 特性

      自动识别

    • 特性

      选项：可手动调节

    • 拓扑

      星形

    • 拓扑

      线性

    • 传输速度

      10 Mbps ... 100 Mbps

    • 传输距离

      最大 100 m

    • 周期

      30 ms (缺省(值))

    • 访问时间

      ≤ 2 s

    • 芯套件

      Renesas R-IN32M3

    • 电气隔离

      是

    • Device ID

      1FF8hex

    • 供应商ID

      232hex

    • IP地址

      192.168.019.023 (可配置)

  • 信号处理

    • LED信号

    • 信号类型

      DC OK（绿色）

    • 信号类型

      报警（红色）

    • 信号类型

      电池模式（黄色）

    • 信号类型

      SOC（红色，绿色）

    • 信号类型

      数据（红色，绿色）

  • 产品属性
    • 产品类型

      DC UPS

    • 产品系列

      QUINT UPS

    • MTBF (IEC 61709, SN 29500)

      > 1151000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 718500 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 365200 h (60 °C)

    • 环保指令

      RoHS指令2011/65/EU

    • 环保指令

      WEEE

    • 环保指令

      Reach

    • 绝缘特性

    • 保护等级

      III (不带PE)

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 时间

      126720 h

  • 尺寸

    • 产品尺寸

    • 宽度

      47 mm

    • 高度

      130 mm

    • 深度

      125 mm

    • 深度

      125 mm (设备深度（DIN导轨安装式）)

    • 备选安装产品尺寸

    • 宽度

      123 mm

    • 高度

      130 mm

    • 深度

      49 mm

    • 安装尺寸

    • 左侧/右侧安装距离（有效）

      5 mm / 5 mm (POut ≥50% )

    • 右侧/左侧安装距离（无效）

      0 mm / 0 mm (POut ≥50% )

    • 右侧/左侧安装距离（有效，无效）

      0 mm / 0 mm (POut ≤50% )

    • 顶部/底部安装距离（有效）

      50 mm / 50 mm (POut ≥50% )

    • 顶部/底部安装距离（无效）

      40 mm / 20 mm (POut ≥50% )

    • 顶部/底部安装距离（有效，无效）

      40 mm / 20 mm (POut ≤50% )

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      可安装在符合EN 60715的垂直导轨NS 35/7.5或NS 35/15上

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 盖罩型号

      不锈钢X6Cr17

    • 侧边组件类型

      铝AlMg3

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      ≤ 4000 m

    • 气候等级

      3K3 (EN 60721)

    • 允许的最大相对湿度（操作）

      ≤ 95 % (25 °C 时，无冷凝)

    • 电击

      18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      2.3g

  • 标准和规范

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

  • 认证

    • UL认证

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL认证

    • 标识

      UL/C-UL Listed UL 61010-2-201

    • UL认证

    • 标识

      UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

    • CSA

    • 标识

      CAN/CSA-C22.2 No. 61010-1-12

    • CSA

    • 标识

      CAN/CSA-IEC 61010-2-201

    • CSA

    • 标识

      CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

    • CB体系

    • 标识

      IEC 61010-1

    • 标识

      IEC 61010-2-201

    • DNV

    • 标识

      Class Guideline DNVGL-CG-0339

    • 注意

      Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 抗干扰

      抗干扰性符合EN 61000-6-1（住宅）、EN 61000-6-2（工业）和EN 61000-6-5（电站设备区域）IEC/EN 61850-3 (供电)

    • 噪音排放

    • 标准/规范

      附加基本标准EN 61000-6-5（电站中的抗干扰性），IEC/EN 61850-3 (供电)

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      8 kV (强度测试4)

    • 空气放电

      15 kV (强度测试4)

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      4 kV (强度测试4 - 非对称)

    • 信号

      4 kV (强度测试4 - 非对称)

    • 备注

      标准 B

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      1 kV (强度测试3 - 对称)

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 工频磁场

    • 标准/规程

      EN 61000-4-8

    • 频率

      16.67 Hz

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 测试场强

      100 A/m

    • 附加信息

      60 秒

    • 备注

      标准 A

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 频率范围

      50 Hz ... 60 Hz

    • 测试场强

      1 kA/m

    • 附加信息

      3 s

    • 频率

      0 Hz

    • 测试场强

      300 A/m

    • 附加信息

      DC，60 s

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
