DC/DC转换器

QUINT4-PS/24DC/24DC/20/SC/+

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1046881
无现货
起订量： 1
预计货期：  实际交期请联系客服

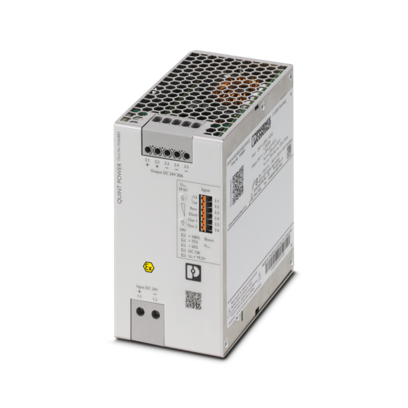

初级开关DC/DC转换器， QUINT POWER， DIN导轨安装， SFB Technology (Selective Fuse Breaking)， 输入: 24 V DC， 输出: 24 V DC / 20 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明

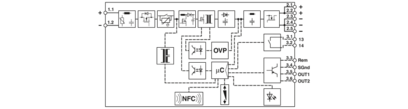

技术参数
  • 输入数据
    • 额定输入电压范围

      24 V DC

    • 输入电压范围

      24 V DC -25 % ... +40 %

    • 宽域输入

      否

    • 最大介电强度

      35 V DC (60 秒)

    • 冲击电流

      典型值 2.7 A

    • 冲击电流积分 (I2t)

      < 0.2 A2s

    • 电涌电流限值

      2.7 A (1 ms后)

    • 电网缓冲时间

      典型值 16 ms (24 V DC)

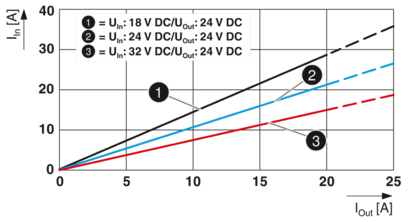

    • 电耗量

      27 A (24 V DC)

    • 典型响应时间

      300 ms (来自SLEEP MODE)

    • 吸合时间

      < 1 s

    • 推荐使用的输入保护断路器

      50 A (特性B、C或类似)

  • 输出数据

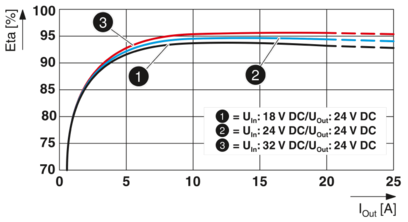

    • 效率

      典型值 94.7 % (24 V DC)

    • 输出特性

      U/I Advanced

    • 输出特性

      Smart HICCUP

    • 输出特性

      FUSE MODE

    • 额定输出电压

      24 V DC

    • 输出电压（USet）的设置范围

      24 V DC ... 28 V DC (> 24 V DC，持续容量)

    • 额定输出电流（IN）

      20 A

    • Static Boost (IStat.Boost)

      25 A

    • Dynamic Boost (IDyn.Boost)

      30 A (5 s)

    • 选择性熔断 (ISFB)

      120 A (15 ms)

    • 热磁断路器类型

      A1...A16 / B2...B13 / C1...C6 / Z1...Z16

    • 防短路保护

      是

    • 防空转

      是

    • 输出功率（PN）

      480 W

    • 输出功率（P静态 裕度）

      600 W

    • 输出功率（P动态 裕度）

      720 W (5 s)

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 30 V DC

    • 残波

      < 50 mVSS

    • 控制偏差 静态

      < 3 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差 动态

      < 3 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差 输入电压变化

      < 3 % (负载的变化，静态10 % ... 90 %)

    • 上升时间

      < 100 ms (UOUT (10 % ... 90 %))

    • 串连

      是

    • 最大空载功耗

      < 4 W

    • 最大额定负载功率损耗

      < 26.6 W

    • 功耗 SLEEP MODE

      < 2 W

    • 并连

      是，用于冗余和增加容量

  • 连接数据

    • 输入

    • 位置

      1.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.75 mm² ... 16 mm²

    • 柔性

      0.75 mm² ... 16 mm²

    • 柔性带没有塑料套管的冷压头

      0.75 mm² ... 16 mm²

    • 柔性带配有塑料套管的冷压头

      0.75 mm² ... 16 mm²

    • 刚性 (AWG)

      20 ... 6

    • 剥线长度

      18 mm

    • 紧固扭矩

      1.4 Nm ... 1.7 Nm

    • 螺钉头驱动方式

      开槽 L

    • 输出

    • 位置

      2.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 6 mm²

    • 柔性

      0.2 mm² ... 6 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 4 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 4 mm²

    • 刚性 (AWG)

      24 ... 10

    • 剥线长度

      10 mm

    • 紧固扭矩

      0.6 Nm ... 0.8 Nm

    • 螺钉头驱动方式

      开槽 L

    • 信号

    • 位置

      3.x

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 1 mm²

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 1.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 0.75 mm²

    • 刚性 (AWG)

      24 ... 16

    • 剥线长度

      8 mm

  • 信号处理

    • LED信号

    • 信号类型

      LED

    • 信号类型

      遥信报警触点

    • 信号类型

      有源信号输出Out1（数字，可配置）

    • 信号类型

      有源信号输出Out2（模拟，可配置）

    • 信号类型

      遥信触点

    • 信号类型

      信号接地SGnd

    • 信号阈值

      > 100 % (LED亮起黄色，输出功率 > 480 W)

    • 信号阈值

      > 75 % (LED亮起绿色，输出功率 > 360 W)

    • 信号阈值

      > 50 % (LED亮起绿色，输出功率 > 240 W)

    • 信号阈值

      > 0.9 x USet (LED亮起绿色)

    • 信号阈值

      < 0.9 x USet (LED闪烁绿色)

    • 信号阈值

      > 0.8 x UInNom (LED熄灭)

    • 信号阈值

      < 0.8 x UInNom (LED亮起黄灯)

    • 信号输入 远程（可配置）

    • 接线标识

      3.3 +

    • 功能

      输出功率ON/OFF（远程）

    • 默认

      输出功率ON（>40 kΩ/24 V DC/REM和SGnd之间的开路桥接）

    • 信号输出 Out 1（可配置）

    • 接线标识

      3.5 +

    • 数字量

      0 V DC

    • 数字量

      24 V DC

    • 数字量

      20 mA

    • 默认

      UIN输入电压正常

    • 信号选项

      输出电压

    • 信号选项

      输出电流

    • 信号选项

      输出功率

    • 信号选项

      运行时间

    • 信号选项

      高温预警

    • 信号选项

      OVP电压限制激活

    • 信号输出 Out 2（可配置）

    • 接线标识

      3.6 +

    • 数字量

      0 V DC

    • 数字量

      24 V DC

    • 数字量

      20 mA

    • 默认

      输出功率

    • 信号选项

      输出电压

    • 信号选项

      输出电流

    • 信号选项

      运行时间

    • 信号选项

      高温预警

    • 信号选项

      OVP电压限制激活

    • 模拟

      4 mA ... 20 mA ±5 % (负载 ≤400 Ω)

    • 信号选项

      输出电压

    • 信号选项

      输出电流

    • 信号选项

      输出功率

    • 信号输出 继电器13/14（可配置）

    • 接线标识

      3.1，3.2

    • 开关触点（浮地）

      浮地

    • 数字量

      24 V DC

    • 数字量

      1 A

    • 数字量

      30 V AC

    • 数字量

      0.5 A

    • 默认

      输出电压

    • 信号选项

      输出电流

    • 信号选项

      输出功率

    • 信号选项

      运行时间

    • 信号选项

      高温预警

    • 信号选项

      OVP电压限制激活

    • 信号选项

      UIN输入电压正常

    • 信号接地SGnd

    • 接线标识

      3.4 +

    • 功能

      信号接地

    • 参考电位

      至OUT1、OUT2、REM

  • 电气特性
    • 相数

      1.00

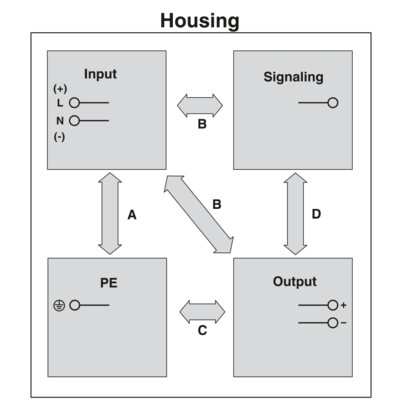

    • 绝缘电压输入／输出

      4 kV DC (类型测试)

    • 绝缘电压输入／输出

      2 kV DC (常规测试)

    • 切换频率

      190.00 kHz ... 220.00 kHz (辅助转换器级)

    • 切换频率

      67.00 kHz ... 135.00 kHz (主转换器级)

  • 产品属性
    • 产品类型

      DC/DC转换器

    • 产品系列

      QUINT POWER

    • MTBF (IEC 61709, SN 29500)

      > 986000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 563000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 232000 h (60 °C)

    • 绝缘特性

    • 保护等级

      Special with SELV input and output

    • 污染等级

      2

    • 预期寿命（电解电容器）

    • 电流

      10 A

    • 温度

      40 °C

    • 时间

      413707 h

    • 附加信息

      24 V DC

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      40 °C

    • 时间

      139340 h

    • 附加信息

      24 V DC

    • 预期寿命（电解电容器）

    • 电流

      20 A

    • 温度

      30 °C

    • 时间

      278680 h

    • 附加信息

      24 V DC

  • 尺寸

    • 产品尺寸

    • 宽度

      70 mm

    • 高度

      130 mm

    • 深度

      125 mm

    • 备选安装产品尺寸

    • 宽度

      122 mm

    • 高度

      130 mm

    • 深度

      73 mm

    • 安装尺寸

    • 左侧/右侧安装距离（有效）

      15 mm / 15 mm

    • 右侧/左侧安装距离（无效）

      5 mm / 5 mm

    • 顶部/底部安装距离（有效）

      50 mm / 50 mm

    • 顶部/底部安装距离（无效）

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm
      可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

    • 带保护涂层

      是

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

    • 盖罩型号

      不锈钢X6Cr17

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，注意降低值)

    • 气候等级

      3K22（符合EN 60721-3-3标准）

    • 允许的最大相对湿度（操作）

      ≤ 95 % (25 °C 时，无冷凝)

    • 电击

      18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      5 Hz ... 100 Hz共振搜索2.3g，90分钟，共振频率2.3g，90分钟

    • 温度代码

      T4 (-40 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      II (≤ 5000 m)

    • EN 62477-1

      III (≤ 5000 m)

    • 用于轨道车辆的防火保护

    • 标准标识

      用于轨道车辆的防火保护

    • 标准/规格

      EN 45545-2 (HL3)

    • 轨道交通应用

    • 标准标识

      轨道交通应用

    • 标准/规格

      EN 50121-3-2

    • 标准/规格

      EN 50121-4

    • 标准/规格

      IEC 62236-3-2

    • 标准/规格

      IEC 62236-4

    • 测量、控制和实验室设备的安全性

    • 标准标识

      （控制和调节设备的）电气安全性

    • 标准/规格

      IEC 61010-1

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      EN 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

    • 爆炸性环境

    • 标准标识

      爆炸性环境

    • 标准/规格

      IEC 60079-0

    • 标准/规格

      IEC 60079-7

    • 标准/规格

      IEC 60079-11

    • 标准/规格

      IEC 60079-15

    • 电源电压压降

    • 标准标识

      电源变化/欠压

    • 标准/规格

      EN 61000-4-29

  • 认证

    • UL

    • 标识

      UL Listed UL 61010-1

    • UL

    • 标识

      UL Listed UL 61010-2-201

    • UL

    • 标识

      UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

    • CSA

    • 标识

      CAN/CSA-C22.2 No. 61010-1-12

    • CSA

    • 标识

      CAN/CSA-IEC 61010-2-201:14

    • SIQ

    • 标识

      型式测试（型式已认证）

    • SIQ

    • 标识

      CB体系（IEC 61010-1、IEC 61010-2-201）

    • ATEX

    • 标识

      SIQ 21 ATEX 287 X

    • 标识

       II 3 G Ex ec ic nC IIC T4 Gc

    • IECEx

    • 标识

      IECEx SIQ 20.0002X

    • 标识

      Ex ec ic nC IIC T4 Gc

    • 标识

      SIL 2

    • UKEX

    • 标识

      EXV21UKEX1073X

    • 造船

    • 标识

      DNV

    • 造船

    • 标识

      ABS

    • 造船

    • 标识

      LR

    • 造船

    • 标识

      NK

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 电磁兼容要求，发电厂

      IEC 61850-3

    • 电磁兼容要求，发电厂

      EN 61000-6-5

    • 传导性噪声排放

    • 标准/规范

      EN 55016

    • 标准/规范

      EN 61000-6-3（B类）

    • 噪音排放

    • 标准/规范

      附加基本标准EN 61000-6-5（电站中的抗干扰性），IEC/EN 61850-3 (供电)

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3（B类）

    • DNV GL传导噪声排放

    • DNV

      级 B

    • 附加信息

      船桥和甲板区域

    • DNV GL噪声辐射

    • DNV

      级 B

    • 附加信息

      船桥和甲板区域

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      8 kV (强度测试4)

    • 空气放电

      15 kV (强度测试4)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 6 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      2 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      1 kV (强度测试3 - 对称)

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      1 kV (强度测试3 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 工频磁场

    • 标准/规程

      EN 61000-4-8

    • 频率

      16.7 Hz

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 测试场强

      100 A/m

    • 附加信息

      60 秒

    • 备注

      标准 A

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 频率范围

      50 Hz ... 60 Hz

    • 测试场强

      1 kA/m

    • 附加信息

      3 s

    • 备注

      标准 A

    • 频率

      0 Hz

    • 测试场强

      300 A/m

    • 附加信息

      DC，60 s

    • 备注

      标准 A

    • 压降

    • 标准/规程

      EN 61000-4-29

    • 电压

      24 V DC

    • 压降

      70 %

    • 时间

      100 ms

    • 附加信息

      强度测试2

    • 备注

      标准 A

    • 压降

      40 %

    • 时间

      100 ms

    • 附加信息

      强度测试2

    • 备注

      标准 B

    • 压降

      0 %

    • 时间

      50 ms

    • 附加信息

      强度测试2

    • 备注

      标准 B

    • 脉冲磁场

    • 标准/规程

      EN 61000-4-9

    • 测试场强

      1000 A/m

    • 备注

      标准 A

    • 不对称传导的扰动变量

    • 标准/规程

      EN 61000-4-16

    • 测试等级 1

      15 Hz 150 Hz (强度测试 3)

    • 电压

      10 V 1 V

    • 测试等级 2

      150 Hz 1.5 kHz (强度测试 3)

    • 电压

      1 V

    • 测试等级 3

      1.5 kHz 15 kHz (强度测试 3)

    • 电压

      1 V 10 V

    • 测试等级 4

      15 kHz 150 kHz (强度测试 3)

    • 电压

      10 V

    • 测试等级 5

      16.7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (强度测试 3)

    • 电压

      10 V (永久)

    • 测试等级 6

      0 Hz 16.7 Hz 50 Hz 60 Hz (强度测试 3)

    • 电压

      100 V (1 s)

    • 备注

      标准 A

    • 直流电压的交变分量

    • 标准/规程

      EN 61000-4-17

    • 交变分量

      10 % (UN)

    • 频率

      50 Hz

    • 频率

      100 Hz

    • 频率

      150 Hz

    • 备注

      标准 A

    • 交变分量

      10 % (UN)

    • 频率

      300 Hz

    • 备注

      标准 A

    • 衰减振荡波

    • 标准/规程

      EN 61000-4-18

    • 输入、输出（测试等级1）

      1 MHz (强度测试2 - 对称)

    • 电压

      0.5 kV

    • 输入、输出（测试等级2）

      1 MHz (强度测试2 - 非对称)

    • 电压

      1 kV

    • 输入、输出（测试等级3）

      10 MHz (强度测试2 - 非对称)

    • 电压

      0.5 kV

    • 信号（测试等级1）

      1 MHz (强度测试2 - 对称)

    • 电压

      0.5 kV

    • 信号（测试等级2）

      1 MHz (强度测试2 - 非对称)

    • 电压

      1 kV

    • 备注

      标准 A

    • 衰减振荡磁场

    • 标准/规程

      EN 61000-4-10

    • 测试场强

      100 A/m

    • 测试等级 1

      100 kHz

    • 测试场强

      100 A/m

    • 测试等级 2

      1 MHz

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

    • 标准C

      对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。

1件商品成功加入购物车
继续购物 进入购物车
商品成功加入购物车
继续购物 进入购物车
确定取消收藏此产品?
取消 确定
已成功收藏此产品！
菲尼克斯官方商城
南京江宁开发区菲尼克斯路36号
邮编：211100
询价热线：4008281555转0
苏ICP备14032783号-1
  • not found
    官方公众号
  • not found
    菲尼克斯电气
  • not found
    官方技术支持
