首页/供电、充电及保护/DC/DC转换器和DC/AC逆变器/DC/AC逆变器/交直逆变器
  • 交直逆变器-QUINT4-INV/24DC/1AC/600VA/USB
  • 交直逆变器-QUINT4-INV/24DC/1AC/600VA/USB
  • 交直逆变器-QUINT4-INV/24DC/1AC/600VA/USB
  • 交直逆变器-QUINT4-INV/24DC/1AC/600VA/USB
  • 交直逆变器-QUINT4-INV/24DC/1AC/600VA/USB
  • 交直逆变器-QUINT4-INV/24DC/1AC/600VA/USB

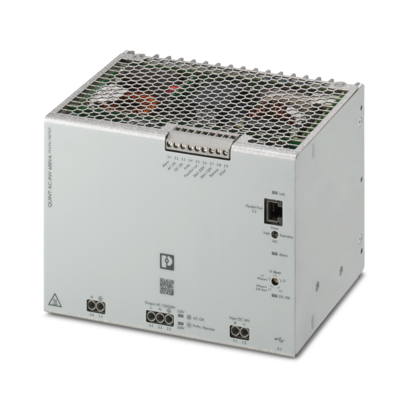

交直逆变器

QUINT4-INV/24DC/1AC/600VA/USB

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1067325
无现货
起订量： 1
预计货期：  实际交期请联系客服

QUINT INVERTER， DIN导轨安装， 输入:24 V DC， 输出:1AC / 600 VA， 纯正弦波。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据
    • 输入电压

      24 V DC

    • DC输入电压范围

      20 V DC ... 30 V DC

    • 电耗量

      典型值 23 A

    • 电耗量

      最大 28 A

  • 输出数据

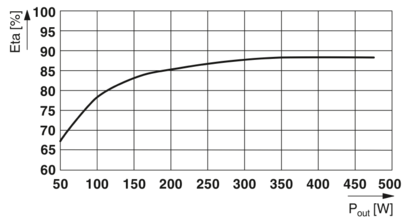

    • 效率

      > 86 % (120 V AC)

    • 效率

      > 87 % (230 V AC)

    • 输出电压

      120 V AC ±2 % (100 V AC / 6 A...130 V AC / 4,6 A)

    • 输出电压

      230 V AC ±2 % (200 V AC / 3 A...240 V / 2,5 A)

    • 输出电压形状

      纯正弦波

    • 额定输出电流（IN）

      5 A (120 V AC)

    • 额定输出电流（IN）

      2.6 A (230 V AC)

    • 最大空载功耗

      典型值 21 W (120 V AC)

    • 最大空载功耗

      典型值 21 W (230 V AC)

    • 最大额定负载功率损耗

      典型值 72 W (120 V AC)

    • 最大额定负载功率损耗

      典型值 66 W (230 V AC)

    • 额定输出频率

      60 Hz 50 Hz ±0.5 %

    • 衰减

      50 °C ... 60 °C (2.5 %/K)

    • 视在功率

      600 VA

    • 有功功率

      480 W

    • 功率因数（cos phi）

      0.8

    • 振幅因数

      2.8

    • 总谐波失真因子 (THD)

      < 3 % (线性负载)

    • 总谐波失真因子 (THD)

      < 8 % (非线性负载)

    • 并连

      是的

    • 并联

      最大 3

    • 串连

      否

    • 过载量 干线操作

      105 % (永久)

    • 过载量 干线操作

      120 % ... 150 % (20 s / 5 s，然后关断)

    • 电子电流限制

      > 2.5 x IN (> 200 ms)

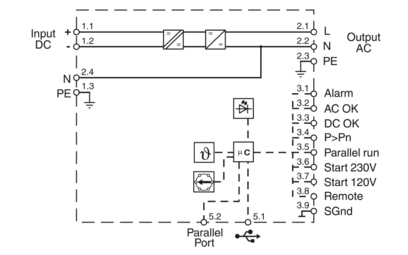

  • 连接数据

    • 输入

    • 位置

      1.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 6 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 4 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 4 mm²

    • 刚性 (AWG)

      30 ... 10

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 螺钉头驱动方式

      开槽 L

    • 输出

    • 位置

      2.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 6 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 4 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 4 mm²

    • 刚性 (AWG)

      30 ... 10

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 螺钉头驱动方式

      开槽 L

    • 信号

    • 位置

      3.x

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 1.5 mm²

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 1.5 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 1.5 mm²

    • 刚性 (AWG)

      30 ... 12

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 螺钉头驱动方式

      开槽 L

  • 接口
    • 接口

      USB (Modbus/RTU)

    • 接口数

      1

    • 接线方式

      MINI-USB B型

    • 连接标识

      5.1

    • 锁紧装置

      螺栓

    • 传输原理

      USB 2.0

    • 特性

      可锁定

    • 最大电缆长度

      3 m

    • 电气隔离

      是

    • 接口

      Parallel Port

    • 接口数

      1

    • 接线方式

      RJ45

    • 连接标识

      5.2

    • 锁紧装置

      锁扣

    • 电气隔离

      是

  • 信号处理

    • 信号输入 Start

    • 接线标识

      3.6

    • 低信号

      连接至SGnd < 2.7 kΩ

    • 高信号

      打开（启动和SGnd之间 > 200 kΩ）

    • 信号输入 Start

    • 接线标识

      3.7

    • 低信号

      连接至SGnd < 2.7 kΩ

    • 高信号

      打开（启动和SGnd之间 > 200 kΩ）

    • 信号输入 Remote

    • 接线标识

      3.8

    • 低信号

      连接至SGnd < 2.7 kΩ

    • 高信号

      打开（远程和SGnd之间 > 35 kΩ）

    • 信号输出 AC OK

    • 接线标识

      3.2

    • 信号分配

      AC OK

    • 信号类型

      LED（绿色）

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V

    • 连续负载电流

      ≤ 20 mA

    • LED状态指示灯

      绿色

    • 信号输出 DC OK

    • 接线标识

      3.3

    • 信号分配

      DC OK

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V

    • 连续负载电流

      ≤ 20 mA

    • LED状态指示灯

      绿色

    • 信号输出 Alarm

    • 接线标识

      3.1

    • 信号分配

      报警

    • 信号类型

      红色LED

    • 开关输出

      晶体管输出，有源

    • 输出电压

      24 V

    • 连续负载电流

      ≤ 20 mA

    • LED状态指示灯

      红色

    • 信号输出 P > PN

    • 接线标识

      3.4

    • 信号分配

      P>Pn

    • 开关输出

      晶体管输出，有源

    • 连续负载电流

      ≤ 20 mA

    • LED状态指示灯

      绿色

    • 信号输出 Parallel run

    • 接线标识

      3.5

    • 信号分配

      Parallel run

    • 开关输出

      晶体管输出，有源

    • 连续负载电流

      ≤ 20 mA

    • 信号接地SGnd

    • 接线标识

      3.9

    • 功能

      信号接地

    • 参考电位

      适用于信号输入及信号输出

  • 电气特性
    • 相数

      1.00

  • 产品属性
    • 产品类型

      直流/交流逆变器

    • 产品系列

      QUINT INVERTER

    • MTBF (IEC 61709, SN 29500)

      532525 h (40 °C)

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

  • 尺寸

    • 产品尺寸

    • 宽度

      180 mm

    • 高度

      130 mm

    • 深度

      125 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

  • 材料规格
    • 外壳材料

      金属

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 60 °C (> 50 °C: 2,5 % / K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 3000 m (> 2000 m: 0,6 % / 100 m)

    • 允许的最大相对湿度（操作）

      ≤ 95 %

    • 电击

      所有方向20g，符合(EN 60068-2-27)

    • 振动（操作）

      5 Hz ... 100 Hz， 0.7g (EN 60068-2-6)

  • 标准和规范

    • 过电压类别

    • EN 61010-2-201

      II

  • 认证

    • UL

    • 标识

      UL/C-UL Recognized UL 1778

    • UL

    • 标识

      UL/C-UL Listed UL 61010-1

    • UL

    • 标识

      UL/C-UL Listed UL 61010-2-201

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 辐射干扰

      噪音排放符合EN 61000-6-4标准

    • 抗干扰

      抗噪符合EN 61000-6-2标准

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      ± 6 kV

    • 空气放电

      ± 8 kV

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 6 GHz

    • 测试场强

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      ± 2 kV

    • 输出

      ± 2 kV

    • 信号

      ± 2 kV

    • 信号

      ± 2 kV (USB)

    • 备注

      标准A（B适用于USB）

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      ± 1 kV (对称)

    • 输入

      ± 2 kV (非对称)

    • 输出

      ± 1 kV (对称)

    • 输出

      ± 2 kV (非对称)

    • 信号

      1 kV (非对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 信号

      10 V

    • 备注

      标准 A

    • 工频磁场

    • 标准/规程

      EN 61000-4-8

    • 频率

      50 Hz

    • 频率

      60 Hz

    • 信号

      30 A/m

    • 备注

      标准 A

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
