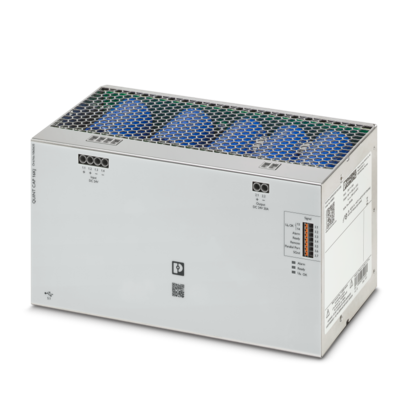

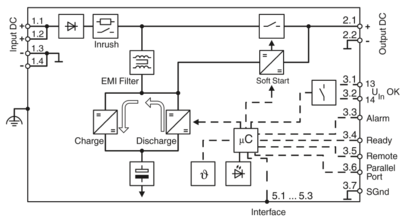

电容缓冲模块

QUINT4-CAP/24DC/20/16KJ/USB

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1065635
无现货
起订量： 1
预计货期：  实际交期请联系客服

QUINT电容模块， 带免维护双层电容式大功率存储设备， DIN导轨安装， 输入: 24 V DC， 输出: 24 V DC / 20 A / 16 kJ 包括已安装的UTA 107通用型DIN导轨适配器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据
    • 输入电压

      24 V DC (SELV)

    • 输入电压范围

      22.5 V DC ... 30 V DC

    • 固定备份阈值

      < 22 V DC

    • 固定备份阈值

      > 30 V DC

    • 电流消耗IN（UN，IOUT = IN，Icharge = 0）

      20 A

    • 电流消耗Imax（UN，IOUT = IStat.Boost，ICharge = max）

      30 A

    • 电流消耗INo-Load（UN，IOUT = 0，Icharge = 0）

      0.1 A (空载)

    • 电流消耗Icharge（UN，IOUT = 0，Icharge = max）

      10 A (正在充电)

    • 功耗Pmax（UN，IOUT = IStat.Boost，Icharge = max）

      599 W

    • 功耗PN（UN，IOUT = IN，Icharge = 0）

      488 W

    • 功耗Pcharge（UN，IOUT = 0，Icharge = max）

      244 W

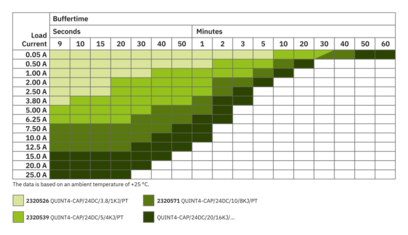

    • 缓冲时间

      4 min (2.5 A)

    • 缓冲时间

      30 s (20 A)

    • 充电时间

      大约 6.3 min (2.5 A)

    • 充电时间

      大约 2.1 min (10 A)

    • 再充电时间

      大约 5.4 min (2.5 A)

    • 再充电时间

      大约 1.4 min (10 A)

    • 冲击电流

      ≤ 7 A (≤ 4 ms)

    • 吸合时间

      1 ms (缓冲模式)

    • 保险丝内部输入

      无

    • 介电强度

      最大 35 V DC (反极性保护)

    • 电压压降，输入／输出

      0.5 V DC

  • 输出数据
    • 效率

      > 98 % (带充电电源存储设备)

    • 并连

      是的

    • 并联

      最大 4

    • 串连

      否

    • 市电供电

    • 输出电压

      24 V DC

    • 输出电流IN

      20 A

    • Static Boost (IStat.Boost)

      25 A

    • 输出功率POUT（UN，IOUT = IN）

      480 W

    • 输出功率POUT（UN，IOUT = Istat.Boost）

      600 W

    • 功耗 无负载（UN，IOut = 0，ICharge = 0）

      3 W

    • 功耗 标称负载（UN，IOut = IN，ICharge = 0）

      10 W

    • 防短路保护

      是 (带输入保险丝)

    • 防空转

      是

    • 电池运行

    • 输出电压

      24 V DC

    • 输出电流IN

      20 A

    • Static Boost (IStat.Boost)

      25 A

    • 输出功率POUT（UN，IOUT = IN）

      480 W

    • 输出功率POUT（UN，IOUT = Istat.Boost）

      600 W

    • 功耗 无负载（UN，IOut = 0，ICharge = 0）

      5 W

    • 防短路保护

      是

    • 防空转

      是

  • 储能模块

    • 概述

    • 容量

      16 kJ

    • 存储介质

      双层电容

    • 缓冲时间

      4 min (2.5 A)

    • 缓冲时间

      30 s (20 A)

  • 连接数据

    • 输入

    • 位置

      1.x

    • 连接技术

    • 位置标识

      1.1 (+)， 1.2 (+)， 1.3 (-)， 1.4 (-)

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 6 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • 刚性 (AWG)

      24 ... 10

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 螺钉头驱动方式

      开槽 L

    • 双导线连接

    • 刚性

      0.2 mm² ... 1.5 mm²

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性带配有塑料套管的TWIN冷压头

      0.5 mm² ... 2.5 mm²

    • 输出

    • 位置

      2.x

    • 连接技术

    • 位置标识

      2.1 (+)， 2.2 (-)

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性

      0.2 mm² ... 6 mm²

    • 柔性

      0.2 mm² ... 4 mm²

    • 柔性带没有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • 柔性带配有塑料套管的冷压头

      0.25 mm² ... 4 mm²

    • 刚性 (AWG)

      24 ... 10

    • 剥线长度

      8 mm

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 螺钉头驱动方式

      开槽 L

    • 双导线连接

    • 刚性

      0.2 mm² ... 1.5 mm²

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性带配有塑料套管的TWIN冷压头

      0.5 mm² ... 2.5 mm²

    • 信号

    • 位置

      3.x

    • 连接技术

    • 位置标识

      3.1 (13)， 3.2 (14)， 3.3 (Alarm)， 3.4 (Ready)， 3.5 (Remote)， 3.6 (Parallel Port)， 3.7 (SGnd)

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性

      0.2 mm² ... 1 mm²

    • 柔性

      0.2 mm² ... 1.5 mm²

    • 柔性带没有塑料套管的冷压头

      0.2 mm² ... 1 mm²

    • 柔性带配有塑料套管的冷压头

      0.2 mm² ... 0.75 mm²

    • 刚性 (AWG)

      24 ... 18

    • 剥线长度

      8 mm

  • 接口
    • 接口

      USB (Modbus/RTU)

    • 接口数

      1

    • 接线方式

      MINI-USB B型

    • 位置

      5.x

    • 锁紧装置

      螺栓

    • 传输原理

      USB 2.0

    • 拓扑

      点到点

    • 传输速度

      9600 波特 ... 115200 波特 (默认：115200波特)

    • 传输距离

      最大 5 m

    • 访问时间

      ≤ 2 s

    • 芯套件

      Silicon Labs CP2104-F03-GM

    • 电气隔离

      是，UL认证

  • 信号处理

    • 信号状态 Remote

    • 接线标识

      3.5

    • 通道

      DI（数字输入）

    • 状态（可组态）

      Remote

    • 状态条件

      Remote

    • 低信号

      < 3 kΩ至SGnd

    • 高信号

      打开（远程和SGnd之间 > 470 k）

    • 信号 - 状态分配

      low - active

    • 参考电位

      3.7（SGnd，与1.3、1.4、2.2相同）

    • 信号状态 并联端口

    • 接线标识

      3.6

    • 通道

      DI / DO（数字量输入/数字量输出）

    • 切换输入说明

      端子连接，并联运行

    • 状态（可组态）

      Parallel Mode

    • 状态条件（可组态）

      未激活：无
      激活：
      输出：缓冲模式 <1 V
      输出数据：干线运行24 V （UN-1 V （典型值））
      输入：已连接SGnd，启动缓冲模式

    • 开关电压

      < 1 V

    • 开关电压

      24 V (UN - 1 V（典型）)

    • 电流承载能力

      2 mA

    • 参考电位

      不同设备，并联端口IN/OUT

    • 信号状态 Alarm

    • 接线标识

      3.3

    • 通道

      DO（数字输出）

    • 开关输出

      晶体管

    • 状态（可组态）

      组报警

    • 状态条件（可组态）

      警报

    • 输出电压

      24 V AC (UN - 1 V（典型）)

    • 输出可负载

      最大 20 mA

    • 状态 - 信号分配

      active - low

    • 参考电位

      3.7（SGnd，与1.3、1.4、2.2相同）

    • LED状态指示灯

      红色（报警）

    • 信号状态 UIN OK

    • 接线标识

      3.1，3.2

    • 通道

      DO（数字输出）

    • 开关输出

      电子继电器 (OptoMOS)

    • 状态（可组态）

      UIn OK

    • 状态条件（可组态）

      UIn > 22,5 V DC, UIn < 30 V DC

    • 输出电压

      最大 30 V

    • 输出可负载

      300 mA

    • 状态 - 信号分配

      active - high

    • LED状态指示灯

      绿色（UIn正常）

    • 信号状态 Ready

    • 接线标识

      3.4

    • 通道

      DO（数字输出）

    • 开关输出

      晶体管

    • 状态（可组态）

      Ready

    • 状态条件（可组态）

      充电状态 = 100%或缓冲模式

    • 输出电压

      24 V (UN - 1 V（典型）)

    • 输出可负载

      最大 20 mA

    • 状态 - 信号分配

      active - high

    • 参考电位

      3.7（SGnd，与1.3、1.4、2.2相同）

    • LED状态指示灯

      绿色（SOC充电状态）

    • 信号接地SGnd

    • 接线标识

      3.7

    • 开关电压

      0 V

    • 电流承载能力

      最大 60 mA

    • 功能

      信号接地

    • 参考电位

      3.3 Alarm, 3.4 Ready, 3.5 Remote

  • 电气特性
    • 绝缘电压输入／输出／外壳

      500 V

  • 产品属性
    • 产品类型

      内置电容的DC UPS

    • 产品系列

      QUINT电容模块

    • MTBF (IEC 61709, SN 29500)

      1839057 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      1191809 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      597144 h (60 °C)

    • 绝缘特性

    • 保护等级

      III (特殊应用 (SELV))

    • 过电压类别

      II

    • 污染等级

      2

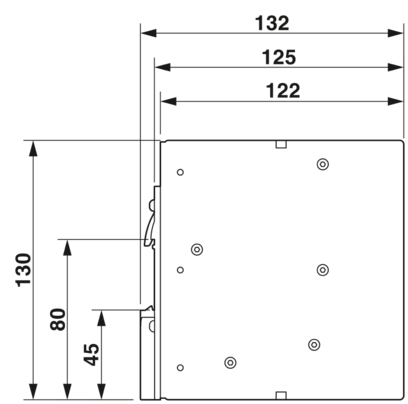

  • 尺寸

    • 产品尺寸

    • 宽度

      244 mm

    • 高度

      130 mm

    • 深度

      125 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      0 mm / 0 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距0 mm，垂直间距50 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

  • 材料规格
    • 阻燃等级符合UL 94标准（壳体/接线端子）

      V0

    • 外壳材料

      金属

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 60 °C (> 40 °C Derating: 1 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 60 °C

    • 环境温度（调试类型测试）

      -40 °C

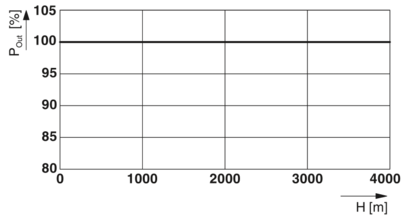

    • 最大高度

      ≤ 4000 m

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（运行）

      ≤ 95 %

    • 冲击

      每个空间方向上30g，18 ms（符合IEC 60068-2-27标准）

    • 振动（操作）

      0,7g

  • 标准和规范

    • 过电压类别

    • EN 61010-1

      II (≤ 4000 m)

    • EN 61010-2-201

      II (≤ 4000 m)

    • UL 60950-1

      II (≤ 4000 m)

    • 超低防护电压

    • 标准标识

      超低防护电压

    • 标准/规格

      IEC 61010-1 (SELV)

    • 标准/规格

      IEC 61010-2-201 (PELV)

  • 认证

    • UL

    • 标识

      UL 61010-1

    • UL

    • 标识

      UL 61010-2-201

    • UL

    • 标识

      UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)

    • UL

    • 标识

      UL 121201

    • UL

    • 标识

      CAN/CSA-C22.2 No. 61010-1-12

    • UL

    • 标识

      CAN/CSA C22.2 No. 61010-2-201:14

    • UL

    • 标识

      CSA C22.2 No. 213-17 Class I, Devsion 2, Groups A, B, C, D (Hazardous Location)

    • CB体系

    • 标识

      IEC 61010-1

    • 标识

      IEC 61010-2-201

    • 标识

      EN 61010-1

    • 标识

      EN 61010-2-201

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 辐射干扰

      噪音排放符合EN 61000-6-3与EN 61000-6-4标准

    • 抗干扰

      设备抗噪符合EN 61000-6-2标准

    • 噪音排放

    • 标准/规程

      EN 55016

    • 标准/规程

      EN 61000-6-3

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      6 kV (强度测试 3)

    • 空气放电

      8 kV (强度测试 3)

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 6 GHz

    • 测试场强

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      2 kV (强度测试3 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      2 kV (强度测试3 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 信号

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 B

    • 输入/输出

      1 kV (强度测试2 - 对称)

    • 输入/输出

      2 kV (强度测试3 - 非对称)

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
