首页/其他/其他/其他/电源
  • 电源-QUINT-PS/3AC/24DC/40
  • 电源-QUINT-PS/3AC/24DC/40
  • 电源-QUINT-PS/3AC/24DC/40
  • 电源-QUINT-PS/3AC/24DC/40

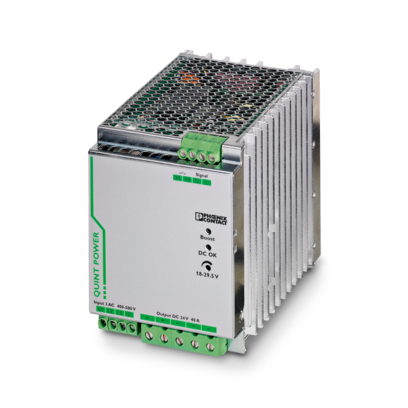

电源

QUINT-PS/3AC/24DC/40

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2866802
有现货
起订量： 1
预计货期：  实际交期请联系客服

初级开关电源 QUINT POWER， 螺钉连接， DIN导轨安装， SFB Technology (Selective Fuse Breaking)， 输入: 3相， 输出: 24 V DC / 40 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 额定输入电压范围

      3x 400 V AC ... 500 V AC

    • 输入电压范围

      3x 400 V AC ... 500 V AC -20 % ... +15 %

    • 电源电压的电压类型

      AC/DC

    • 冲击电流

      < 15 A (25 °C时)

    • 冲击电流积分 (I2t)

      < 1 A2s

    • 电涌电流限值

      15 A

    • AC频率范围

      45 Hz ... 65 Hz

    • DC频率范围

      0 Hz

    • 电网缓冲时间

      > 25 ms (400 V AC)

    • 电网缓冲时间

      > 35 ms (500 V AC)

    • 电耗量

      3x 2.1 A (400 V AC)

    • 电耗量

      3x 1.7 A (500 V AC)

    • 额定功耗

      1342 VA

    • 保护电路

      瞬态电涌保护; 压敏电阻，气体放电管

    • 功率因数（cos phi）

      0.76

    • 典型响应时间

      < 0.5 s

    • 允许备用熔断器

      B6 B10 B16 AC:

    • 允许用的DC备用熔断器

      DC: 连接一个合适的熔断器

    • 推荐使用的输入保护断路器

      6 A ... 20 A (特性B、C、D、K或类似)

    • PE放电电流

      < 3.5 mA

    • 直流电运行

    • 额定输入电压范围

      500 V DC ... 600 V DC

    • 输入电压范围

      500 V DC ... 600 V DC -10 % ... +33 % (mid-point earthed)

    • 电耗量

      2.2 A (500 V DC)

    • 电耗量

      1.9 A (600 V DC)

    • 推荐使用的输入保护断路器

      1x 6 A ≥ 1000 V DC (10 x 38 mm, 30 kA L/R = 2 ms)

  • 输出数据
    • 效率

      典型值 94 % (400 V AC)

    • 输出特性

      U/I

    • 额定输出电压

      24 V DC ±1 %

    • 输出电压（USet）的设置范围

      18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)

    • 额定输出电流（IN）

      40 A

    • POWER BOOST (IBoost)

      45 A (-25  °C ... 40  °C恒定，UOUT = 24 V DC)

    • Static Boost (IStat.Boost)

      45 A

    • 选择性熔断 (ISFB)

      215 A (12 毫秒)

    • 热磁断路器类型

      B2 / B4 / B6 / B10 / B16 / B25 / C2 / C4 / C6 / C13

    • 衰减

      60 °C ... 70 °C (2.5 %/K)

    • 反馈电压电阻

      ≤ 35 V DC

    • 输出端处的过电压保护 (OVP)

      ≤ 35 V DC

    • 控制偏差

      < 1 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      < 3 % (负载的变化，动态10 % ... 90 %)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 残波

      < 40 mVSS (额定值)

    • 防短路保护

      是

    • 输出功率

      960 W

    • 输出功率

      1080 W

    • 峰值切换电压额定负载

      < 5 mVSS (额定值时，20MHz)

    • 最大空载功耗

      18 W

    • 最大额定负载功率损耗

      63 W

    • 上升时间

      < 0.15 s (UOUT (10 % ... 90 %))

    • 并连

      是，用于冗余和增加容量

    • 串连

      是

    • 信号: DC OK有源

    • 输出说明

      UOUT>0.9xUN： 高信号

    • 开关电压范围

      18 V DC ... 24 V DC

    • 输出电压

      + 24 V DC

    • 最大冲击电流

      ≤ 20 mA (防短路保护)

    • 连续负载电流

      ≤ 20 mA

    • 信号: DC OK浮点

    • 输出说明

      继电器触点，UOUT>0.9xUN： 触点吸合

    • 最大切换电压

      30 V AC/DC

    • 最大切换电压

      24 V DC

    • 最大冲击电流

      0.5 A

    • 最大冲击电流

      1 A

    • 连续负载电流

      ≤ 1 A

    • 信号: POWER BOOST，有源

    • 输出说明

      IOUTN: 高信号

    • 开关电压范围

      18 V DC ... 24 V DC

    • 输出电压

      + 24 V DC

    • 最大冲击电流

      ≤ 20 mA (防短路保护)

    • 连续负载电流

      ≤ 20 mA

  • 连接数据

    • 输入

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      6 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      4 mm²

    • 最小导线横截面AWG

      18

    • 最大导线横截面AWG

      10

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

    • 输出

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.5 mm²

    • 刚性导线最大横截面

      16 mm²

    • 柔性导线最小横截面

      0.5 mm²

    • 柔性导线最大横截面

      16 mm²

    • 最小导线横截面AWG

      8

    • 最大导线横截面AWG

      6

    • 剥线长度

      10 mm

    • 螺纹

      M4

    • 最小紧固扭矩

      1.2 Nm

    • 最大紧固扭矩

      1.5 Nm

    • 信号

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      6 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      4 mm²

    • 最小导线横截面AWG

      18

    • 最大导线横截面AWG

      10

    • 螺纹

      M3

    • 最小紧固扭矩

      0.5 Nm

    • 最大紧固扭矩

      0.6 Nm

    • 信号

    • 信号

  • 信号处理
    • 信号类型

      LED

    • 信号类型

      有源开关输出

    • 信号类型

      继电器触点

    • 工作电压显示

      绿色LED

    • 信号输出: DC OK有源

    • 状态显示

      UOUT>0.9xUN： “DC OK” LED 绿色

    • 关于状态显示的注意事项

      UOUT<0.9xUN： "DC OK" LED闪烁

    • 信号输出: DC OK浮点

    • 状态显示

      UOUT>0.9xUN： “DC OK” LED 绿色

    • 关于状态显示的注意事项

      UOUT<0.9xUN： "DC OK" LED闪烁

    • 信号输出: POWER BOOST，有源

    • 状态显示

      IOUT>IN： LED “BOOST” 黄色

  • 电气特性
    • 相数

      3

    • 绝缘电压输入／输出

      4 kV AC (类型测试)

    • 绝缘电压输入／输出

      2 kV AC (常规测试)

    • 绝缘电压输出／PE

      500 V DC (常规测试)

    • 绝缘电压输入／PE

      3.5 kV AC (类型测试)

    • 绝缘电压输入／PE

      2 kV AC (常规测试)

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      QUINT POWER

    • MTBF (IEC 61709, SN 29500)

      > 880000 h (25 °C)

    • MTBF (IEC 61709, SN 29500)

      > 500000 h (40 °C)

    • MTBF (IEC 61709, SN 29500)

      > 216000 h (60 °C)

    • 绝缘特性

    • 保护等级

      I

    • 污染等级

      2

  • 尺寸
    • 宽度

      96 mm

    • 高度

      130 mm

    • 深度

      176 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      5 mm / 5 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

    • 备用装配

    • 宽度

      176 mm

    • 高度

      130 mm

    • 深度

      99 mm

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm
      可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

    • 安装位置

      水平DIN导轨NS35，EN60715

    • 带保护涂层

      否

  • 材料规格
    • 外壳材料

      金属

    • 盖罩型号

      镀锌薄钢板，无铬（VI）

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 环境温度（调试类型测试）

      -40 °C

    • 最大高度

      5000 m

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击

      18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

    • 振动（操作）

      5 Hz ... 100 Hz共振搜索0.7g，90分钟，共振频率0.7g，90分钟（符合DNV GL A级）

    • 温度代码

      T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

  • 标准和规范
    • 轨道应用

      EN 50121-4

    • 轨道应用

      EN 50121-3-2

    • 标准——主协波电流限值

      EN 61000-3-2

    • 标准——电气安全

      IEC 61010-2-201 (SELV)

    • 标准 - 设备安全

      GS（经过安全测试）

    • 标准——安全超低电压

      IEC 61010-1 (SELV)

    • 标准——安全超低电压

      IEC 61010-2-201 (PELV)

    • 标准——安全绝缘

      IEC 61010-2-201

    • 标准 - 测量、控制和实验室使用的设备的安全

      IEC 61010-1

    • 标准——浪涌电阻

      VDE 0160（曲线W2）

    • 过电压类别

    • EN 61010-1

      II (≤ 5000 m)

    • EN 62477-1

      III (≤ 2000 m)

    • EN 61558-2-16

      II (≤ 5000 m)

  • 认证
    • CSA

      CAN/CSA-C22.2 No. 60950-1-07

    • CSA

      CSA-C22.2 No. 107.1-01

    • 造船工业许可

      DNV GL (EMC A), ABS, LR, RINA, NK, BV

    • UL认证

      UL Listed UL 508

    • UL认证

      UL/C-UL认证UL 60950-1（3线制 + PE，星形网络结构）

    • UL认证

      UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      8 kV (强度测试4)

    • 空气放电

      15 kV (强度测试4)

    • 备注

      标准 A

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 1 GHz

    • 测试场强

      20 V/m (强度测试 3)

    • 频率范围

      1 GHz ... 2 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 频率范围

      2 GHz ... 3 GHz

    • 测试场强

      10 V/m (强度测试 3)

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      4 kV (强度测试4 - 非对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      2 kV (强度测试4 - 非对称)

    • 备注

      标准 A

    • 电涌电压负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电压负载（电涌）

    • 输入

      2 kV (强度测试3 - 对称)

    • 输入

      6 kV (强度测试4 - 非对称)

    • 输出

      1 kV (强度测试2 - 对称)

    • 输出

      2 kV (强度测试3 - 非对称)

    • 信号

      1 kV (强度测试2 - 非对称)

    • 备注

      标准 A

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 输入/输出/信号

      非对称

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V (强度测试 3)

    • 辐射干扰

    • 标准/规程

      EN 61000-6-3

    • 无线电干扰电压符合EN 55011标准

      EN 55011（EN 55022）B 类，应用领域： 工业和民用

    • 无线电干扰符合EN 55011标准

      EN 55011（EN 55022） B类，应用领域： 工业和民用

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。
