首页/其他/其他/其他/穿板式连接
  • 穿板式连接-QPD W 4PE2,5 6-11 M20 0,5 BK
  • 穿板式连接-QPD W 4PE2,5 6-11 M20 0,5 BK
  • 穿板式连接-QPD W 4PE2,5 6-11 M20 0,5 BK
  • 穿板式连接-QPD W 4PE2,5 6-11 M20 0,5 BK
  • 穿板式连接-QPD W 4PE2,5 6-11 M20 0,5 BK

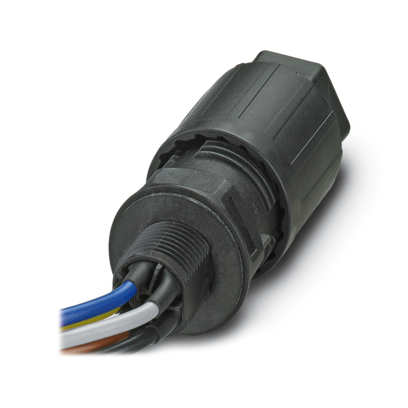

穿板式连接

QPD W 4PE2,5 6-11 M20 0,5 BK

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1403725
无现货
起订量： 1
预计货期：  实际交期请联系客服

穿板式连接，接线方式: 单线 (焊接)/ 快速免剥线，位数: 4+PE， M20，针式插头，1 mm² ... 2.5 mm²，690 V，20 A，PA，黑色，带QUICKON螺母，编码: 已编码，电缆外径: 6 mm ... 11 mm，2.5 mm²，末端切割平整，电缆长度: 0.5 m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      穿板式连接

    • 产品系列

      QPD

    • 类型

      QPD 5x2,5

    • 位数

      5

    • 连接图表

      4+PE

    • 位置标记

      1，2，3，N，PE

    • 连接量

      10

    • 每位接线数目

      1

    • 编码

      已编码

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 连接数据

    • 连接技术

    • 连接方式 在设备端

      单线 (焊接)

    • 连接方式 在现场侧

      快速免剥线

    • 具有相同横截面尺寸的导线之间的连接频率

      最大 10

    • 导线连接

    • 导线横截面 灵活

      1 mm² ... 2.5 mm²

    • 导线横截面 刚性

      1 mm² ... 2.5 mm²

    • 可连接导线横截面AWG

      16 ... 14

    • 紧固扭矩 接头螺母

      10 Nm

    • 紧固扭矩 锁紧螺母

      5 Nm

    • 扳手尺寸 接头螺母

      27 mm

    • 扳手尺寸 锁紧螺母

      30 mm

    • 针位分配

    • 触点 | 颜色（信号指示）| 触点（可选）

      1 | BK

    • 触点 | 颜色（信号指示）| 触点（可选）

      2 | BN

    • 触点 | 颜色（信号指示）| 触点（可选）

      3 | GY

    • 触点 | 颜色（信号指示）| 触点（可选）

      N | BU

    • 触点 | 颜色（信号指示）| 触点（可选）

      PE | GNYE

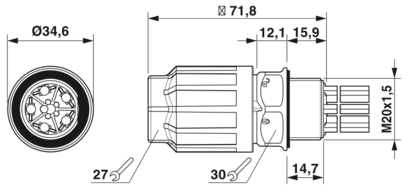

  • 尺寸
    • 宽度

      34.6 mm

    • 高度

      34.6 mm

    • 长度

      71.8 mm

    • 直径

      34.6 mm

    • 扳手尺寸

      27 mm

    • 用于安装的扳手尺寸

      27 mm

  • 电气特性
    • 额定电涌电压(II/2)

      8 kV

    • 额定电涌电压(III/2)

      8 kV

    • 额定电涌电压(III/3)

      6 kV

    • 额定电流

      20 A

    • 接触电阻

      < 3 mΩ

    • 额定电压(II/2)

      1000 V

    • 额定电压(III/2)

      1000 V

    • 额定电压(III/3)

      690 V

    • 额定电压 UN

      690 V AC

    • 额定电压 UN

      690 V DC

    • 额定电流IN

      20 A

  • 机械特性

    • 机械参数

    • 插／拔周期

      最大 50

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 标识材料 外壳

      PA

    • 标识材料 触点

      Cu

    • 标识材料 触点表面

      镀银

    • 标识材料 开槽连接块

      NBR

    • 阻燃等级，符合UL 94

      V0

    • 导线绝缘材料

      PVC/PE/TPE/橡胶

  • 电缆/电线
    • 电缆长度

      0.5 m

    • 每根绞线的结构符合VDE 0295标准/最小导线直径

      VDE 0295 1到6级/最小0.15mm

    • 电缆外径

      6 mm ... 11 mm

    • 线径包括绝缘层

      2 mm ... 3.8 mm

    • 位置标记

      1，2，3，N，PE

    • 单线，颜色

      黑色，棕色，灰色，蓝色，绿色/黄色

    • 电缆截面积

      2.5 mm²

    • 导线绝缘材料

      PVC/PE/TPE/橡胶

  • 安装
    • 安装类型

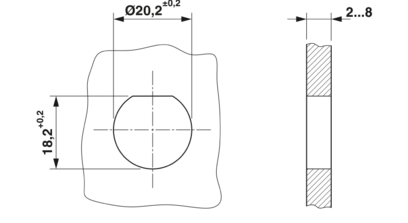

      板前安装 M20

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP66

    • 保护等级

      IP68 (2 m / 24 h)

    • 保护等级

      IP69K

    • 保护等级

      未插入时具有防触摸保护 (IP2X)

    • 冲击强度

      IK07

    • 环境温度（运行）

      -40 °C ... 100 °C

    • 导线连接时的温度

      -5 °C ... 50 °C

    • 环境温度（存放/运输）

      -40 °C ... 100 °C
