首页/连接/分配器、适配器和导线连接器/用于安装系统的分配器/T型分配器

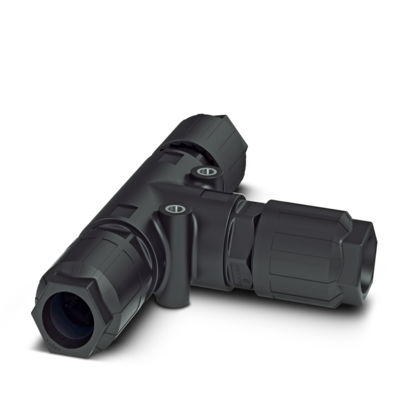

  • T型分配器-QPD T 4PE6,0 3X9-14 BK
  • T型分配器-QPD T 4PE6,0 3X9-14 BK
  • T型分配器-QPD T 4PE6,0 3X9-14 BK
  • T型分配器-QPD T 4PE6,0 3X9-14 BK

T型分配器

QPD T 4PE6,0 3X9-14 BK

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1411414
无现货
起订量： 1
预计货期：  实际交期请联系客服

QUICKON T型分配器，黑色，4+PE位，2.5 mm² ... 6.0 mm²/690 V/40 A，用于9 mm ... 14 mm直径的电缆，带三个QUICKON螺母

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 安装
    • 安装类型

      直接螺钉连接

  • 产品属性
    • 产品类型

      电源分配器

    • 产品系列

      QPD

    • 类型

      T型分配器

    • 位数

      5

    • 连接图表

      4+PE

    • 位置标记

      1，2，3，N，PE

    • 连接量

      3

    • 出线口编号

      3

    • 编码

      防插错编码条

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 连接数据

    • 连接技术

    • 连接方式

      快速免剥线

    • 具有相同横截面尺寸的导线之间的连接频率

      最大 10

    • 导线连接

    • 导线横截面 灵活

      2.5 mm² ... 6 mm²

    • 导线横截面 刚性

      2.5 mm² ... 6 mm²

    • 可连接导线横截面AWG

      14 ... 10

    • 紧固扭矩 接头螺母

      15 Nm

    • 扳手尺寸 接头螺母

      30 mm

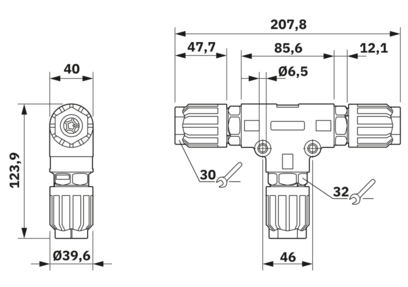

  • 尺寸
    • 宽度

      123.9 mm

    • 高度

      40 mm

    • 长度

      207.8 mm

    • 扳手尺寸

      30 mm

    • 用于安装的扳手尺寸

      30 mm

  • 电气特性
    • 额定电涌电压(II/2)

      8 kV

    • 额定电涌电压(III/2)

      8 kV

    • 额定电涌电压(III/3)

      6 kV

    • 额定电流

      40 A

    • 接触电阻

      < 3 mΩ

    • 额定电压(II/2)

      1000 V

    • 额定电压(III/2)

      1000 V

    • 额定电压(III/3)

      690 V

    • 额定电压 UN

      690 V AC

    • 额定电压 UN

      690 V DC

    • 额定电流IN

      40 A

  • 机械特性

    • 机械参数

    • 插／拔周期

      最大 50

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 标识材料 外壳

      PA

    • 标识材料 触点

      Cu

    • 标识材料 触点表面

      镀银

    • 阻燃等级，符合UL 94

      V0

    • 导线绝缘材料

      PVC/PE/TPE/橡胶

  • 电缆/电线
    • 每根绞线的结构符合VDE 0295标准/最小导线直径

      VDE 0295 1到6级/最小0.15mm

    • 电缆外径

      9 mm ... 14 mm

    • 线径包括绝缘层

      2.95 mm ... 5 mm

    • 位置标记

      1，2，3，N，PE

    • 导线绝缘材料

      PVC/PE/TPE/橡胶

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP66

    • 保护等级

      IP68 (2 m / 24 h)

    • 保护等级

      IP69K (距喷嘴的距离150 mm)

    • 冲击强度

      IK07 (-25 °C)

    • 环境温度（运行）

      -40 °C ... 100 °C

    • 导线连接时的温度

      -5 °C ... 50 °C

    • 环境温度（存放/运输）

      -40 °C ... 100 °C
