首页/连接/分配器、适配器和导线连接器/用于安装系统的分配器/H型分配器
  • H型分配器-QPD H3PE2,5 4X6-10 BK
  • H型分配器-QPD H3PE2,5 4X6-10 BK
  • H型分配器-QPD H3PE2,5 4X6-10 BK
  • H型分配器-QPD H3PE2,5 4X6-10 BK
  • H型分配器-QPD H3PE2,5 4X6-10 BK

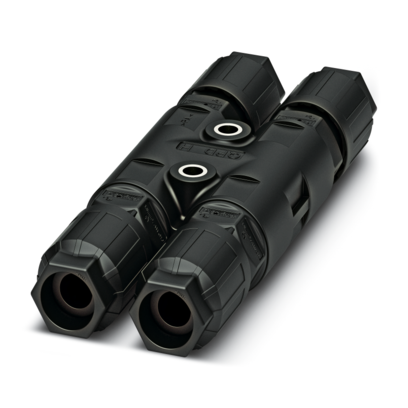

H型分配器

QPD H3PE2,5 4X6-10 BK

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1423971
无现货
起订量： 1
预计货期：  实际交期请联系客服

H型分配器，接线方式: 快速免剥线，位数: 3+PE，1 mm² ... 2.5 mm²，690 V，20 A，PA，黑色，带四个QUICKON螺母，编码: 防插错编码条，电缆外径: 6 mm ... 10 mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电源分配器

    • 产品系列

      QPD

    • 类型

      H型分配器

    • 位数

      4

    • 连接图表

      3+PE

    • 位置标记

      1，2，3，PE

    • 连接量

      4

    • 每位接线数目

      1

    • 出线口编号

      4

    • 编码

      防插错编码条

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 连接数据

    • 连接技术

    • 连接方式

      快速免剥线

    • 具有相同横截面尺寸的导线之间的连接频率

      最大 10

    • 导线连接

    • 导线横截面 灵活

      1 mm² ... 2.5 mm²

    • 导线横截面 刚性

      1 mm² ... 2.5 mm²

    • 可连接导线横截面AWG

      16 ... 14

    • 紧固扭矩 接头螺母

      10 Nm

    • 扳手尺寸 接头螺母

      22 mm

  • 尺寸
    • 宽度

      65 mm

    • 高度

      31 mm

    • 长度

      152 mm

    • 直径

      5.5 mm

  • 电气特性
    • 额定电涌电压(II/2)

      6 kV

    • 额定电涌电压(III/2)

      6 kV

    • 额定电涌电压(III/3)

      6 kV

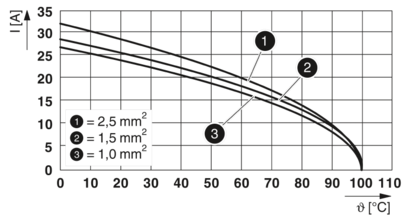

    • 额定电流

      20 A

    • 接触电阻

      < 3 mΩ

    • 额定电压(II/2)

      1000 V

    • 额定电压(III/2)

      690 V

    • 额定电压(III/3)

      690 V

    • 额定电压 UN

      690 V AC

    • 额定电压 UN

      690 V DC

    • 额定电流IN

      20 A

  • 机械特性

    • 机械参数

    • 插／拔周期

      最大 50

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 标识材料 外壳

      PA

    • 标识材料 触点

      Cu

    • 标识材料 触点表面

      镀银

    • 阻燃等级，符合UL 94

      V0

    • 导线绝缘材料

      PVC/PE/TPE/橡胶

  • 电缆/电线
    • 每根绞线的结构符合VDE 0295标准/最小导线直径

      VDE 0295 1到6级/最小0.15mm

    • 电缆外径

      6 mm ... 10 mm

    • 线径包括绝缘层

      2 mm ... 3.6 mm

    • 位置标记

      1，2，3，PE

    • 导线绝缘材料

      PVC/PE/TPE/橡胶

    • 无卤素

      是

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP66

    • 保护等级

      IP68 (2 m / 24 h)

    • 保护等级

      IP69K (距喷嘴的距离150 mm)

    • 保护等级

      未插入时具有防触摸保护 (IP2X)

    • 冲击强度

      IK07 (-25 °C)

    • 环境温度（运行）

      -40 °C ... 100 °C

    • 导线连接时的温度

      -5 °C ... 50 °C

    • 环境温度（存放/运输）

      -40 °C ... 100 °C
