首页/其他/其他/其他/PCB 插拔式连接器
  • PCB 插拔式连接器-QC 1/ 4-ST-BUS BK
  • PCB 插拔式连接器-QC 1/ 4-ST-BUS BK
  • PCB 插拔式连接器-QC 1/ 4-ST-BUS BK
  • PCB 插拔式连接器-QC 1/ 4-ST-BUS BK
  • PCB 插拔式连接器-QC 1/ 4-ST-BUS BK

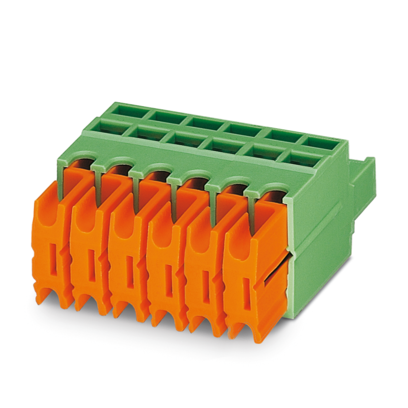

PCB 插拔式连接器

QC 1/ 4-ST-BUS BK

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1764888
无现货
起订量： 50
预计货期：  实际交期请联系客服

PCB插拔式连接器， 额定横截面: 1 mm²， 颜色: 黑色， 额定电流: 10 A， 额定电压(III/2): 630 V， 触点表面: Sn， 触点类型: 孔式插头， 电位数: 4， 行数: 1， 位数: 4， 连接量: 4， 产品系列: QC 1/..-ST-BUS， 针距: 5 mm， 接线方式: 快速免剥线连接， 导线／PCB连接方向: 90 °， 锁扣: - 锁扣， 插拔系统: COMBICON MSTB 2,5， 互锁: 不带， 安装方式: 不带， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PCB插拔式连接器

    • 产品系列

      QC 1/..-ST-BUS

    • 产品线

      COMBICON Connectors M

    • 位数

      4

    • 针距

      5 mm

    • 连接量

      4

    • 行数

      1

    • 电位数目

      4

    • 安装方式

      不带

  • 电气特性

    • 特性

    • 额定电流IN

      10 A

    • 额定电压 UN

      630 V

    • 额定电压(III/3)

      500 V

    • 额定电涌电压(III/3)

      6 kV

    • 额定电压(III/2)

      630 V

    • 额定电涌电压(III/2)

      6 kV

    • 额定电压 (II/2)

      1000 V

    • 额定电涌电压(II/2)

      6 kV

  • 连接数据

    • 连接技术

    • 类型

      总线插头

    • 连接器系统

      COMBICON MSTB 2,5

    • 额定横截面

      1 mm²

    • 触点类型

      孔式插头

    • 互锁

    • 锁定类型

      不带

    • 安装方式

      不带

    • 导线连接

    • 连接方式

      快速免剥线连接

    • 导线／PCB连接方向

      90 °

    • 柔性导线横截面

      0.5 mm² ... 1 mm²

    • 可连接导向横截面 AWG

      20 ... 18

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      热浸镀锡

    • 接线点金属表面（顶层）

      锡 (4 - 8 µm Sn)

    • 触点区域金属表面（顶层）

      锡 (4 - 8 µm Sn)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

    • 机械数据 – 致动元件

    • 颜色 (执行机构)

      橙色 (2003)

  • 尺寸
    • 针距

      5 mm

    • 宽度 [w]

      20.9 mm

    • 高度[h]

      15 mm

    • 长度[l]

      29.2 mm

  • 说明
    • 操作注意事项

      依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 电气测试

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      500 V

    • 额定电涌电压 (III/3)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      5.5 mm

    • 最小爬电距离(III/3)

      6.3 mm

    • 额定绝缘电压 (III/2)

      630 V

    • 额定电涌电压(III/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

    • 额定绝缘电压 (II/2)

      1000 V

    • 额定过电压 (II/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

  • 包装规格
    • 包装类型

      纸箱包装
