首页/连接/接线端子/直通式接线端子、多导线接线端子和多层接线端子/接地端子

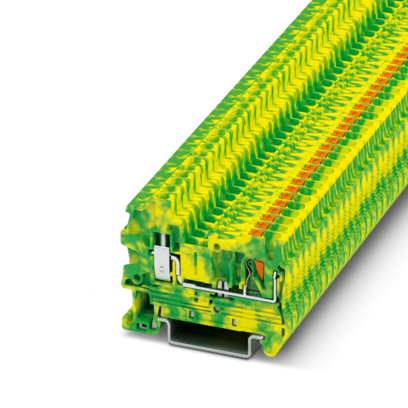

  • 接地端子-PTU 2,5-PE
  • 接地端子-PTU 2,5-PE
  • 接地端子-PTU 2,5-PE
  • 接地端子-PTU 2,5-PE
  • 接地端子-PTU 2,5-PE

接地端子

PTU 2,5-PE

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3209521
无现货
起订量： 50
预计货期：  实际交期请联系客服

接地端子， 接线方式: 直插式连接， 额定接线容量: 2.5 mm²， 横截面: 0.14 mm² - 4 mm²， 接线方式: 螺钉连接， 额定接线容量: 2.5 mm²， 横截面: 0.14 mm² - 4 mm²， 安装: NS 35/7,5， NS 35/15， 颜色: 黄绿相间

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      接地端子

    • 连接量

      2

    • 行数

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      8 kV

    • 额定条件下的最大功耗

      0.77 W

  • 连接数据
    • 附加混合型连接的类型

      UT 2,5

    • 每层的连接数量

      2

    • 额定横截面

      2.5 mm²

    • 1层 下部 1

    • 剥线长度

      8 mm ... 10 mm

    • 连接符合标准

      IEC 60947-7-2

    • 刚性导线横截面

      0.14 mm² ... 4 mm²

    • 横截面 AWG

      26 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      26 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 2.5 mm²

    • 额定横截面

      2.5 mm²

    • 1层 下部 1

    • 螺纹

      M3

    • 紧固扭矩

      0.5 ... 0.6 Nm

    • 连接符合标准

      IEC 60947-7-2

    • 刚性导线横截面

      0.14 mm² ... 4 mm²

    • 横截面 AWG

      26 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      26 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 2.5 mm²

    • 额定电压

      800 V

    • 额定横截面

      2.5 mm²

    • 1层 下部 1 直接插拔式连接横截面

    • 刚性导线横截面

      0.34 mm² ... 4 mm²

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.34 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.34 mm² ... 2.5 mm²

    • 1层 下部 1 直接插拔式连接横截面

  • 尺寸
    • 宽度

      5.2 mm

    • 端板宽度

      2.2 mm

    • 高度

      53.5 mm

    • NS 35/7,5深度

      42.8 mm

    • NS 35/15深度

      50.3 mm

  • 材料规格
    • 颜色

      绿黄相间

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      130 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      28 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-2

    • 连接符合标准

      IEC 60947-7-2

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
